Приточная вентиляция совмещенная с канальным кондиционером (часть 1

Миф №4 . Кондиционер нагревает воздух

На самом деле
. Частично это правда – кондиционер, выполненный в виде сплит-системы, может подогревать воздух. Однако есть ряд ограничений, основное из которых – невозможность подогрева зимой. Включать сплит-систему на подогрев можно только при положительной уличной температуре (более дорогие модели – до -10С). При попытке обогрева помещения кондиционером в мороз, в недорогом кондиционере может сломаться компрессор, а в дорогом электроника не позволит включить подогрев

Осенью и весной, при плюсовой температуре, включение кондиционера в режиме подогрева должно производиться с осторожностью, поскольку радиатор внешнего блока охлаждается и на нём образуется большое количество конденсата и для предотвращения поломки кондиционера необходимо регулярное его удаление.

В описаниях некоторых кондиционерах можно увидеть функцию «зимний комплект». Некоторые потребители, не разобравшись, считают, что эта функция кондиционера обеспечит оптимальную температуру воздуха в помещении в зимнее время. На самом деле, данная функция подразумевает охлаждение в зимний период помещений с интенсивным тепловыделением (например, комнат, где размещено большое количество аппаратуры). К подогреву воздуха, актуальному для большинства потребителей, это не имеет никакого отношения.

Теперь о проветривателях. Их модификация, называемая «бризер», имеющая функцию климат-контроля, подогревает воздух в помещении до заданной пользователем температуры вне зависимости от температуры за окном. Чем больше разница температур, тем эффективнее происходит нагрев. Большинство проветривателей без функции климат-контроля также подогревает воздух, но без возможности задания конкретного градуса – у прибора есть несколько мощностей нагрева, и чем выше эта мощность, тем теплее температура свежего воздуха в помещении. Рекуператоры нагревают воздух за счёт передачи тепла приточному воздуху от вытяжного. При наличии проветривателя, подогревающего воздух, не нужно тратиться на обогреватель. В случае рекуператора, подогрев даже не требует дополнительных затрат на электроэнергию.

Резюме

Таким образом, можно сделать вывод, что бытовой кондиционер и бытовой проветриватель – разные устройства, предназначенные для решения разных проблем, и в идеале дополняющие друг друга. При наличии проветривателя в помещении, для охлаждения воздуха в летний период достаточно простого, недорогого кондиционера (при расчете мощности кондиционера в тандеме с проветривателем, необходимо ставить кондиционер более мощный, чем если бы он ставился без проветривателя, так как в летнее время проветривание теплым воздухом потребует от кондиционера дополнительной мощности) поскольку функции подачи свежего воздуха, его фильтрации от всевозможных примесей и, при необходимости, подогрева – решает проветриватель.

(с) Свежий Воздух. Копирование только с указанием URL

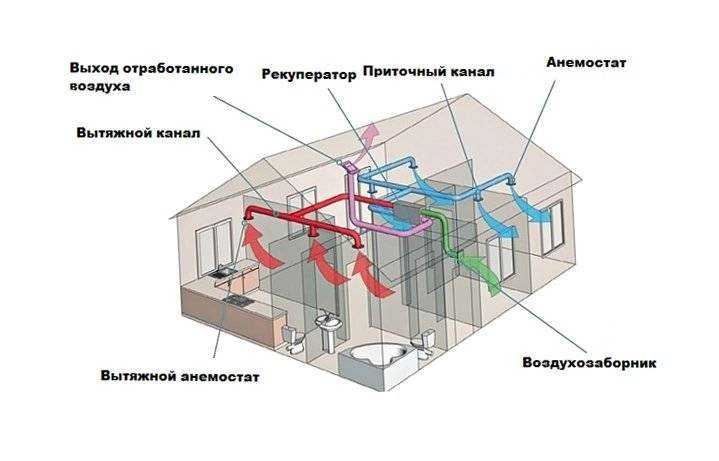

В условиях современных герметичных квартир все чаще возникают вопросы, связанные с неэффективностью , а именно с отсутствием притока уличных воздушных масс. Вследствие отсутствия поступления свежего воздуха, в таких помещениях значительно уменьшается содержание кислорода в воздушной смеси, что приводит к резкому снижению умственной и физической активности находящихся в нем людей.

Сегодня эта проблема решается при помощи создания принудительной

Оснащения помещений проветривателями и стеновыми приточными клапанами, а также специализированным климатическим оборудованием – кондиционерами с притоком свежего воздуха. Справедливости ради следует сказать, что более корректно называть это оборудование не с притоком, а с подмесом уличного воздуха, причем объем воздушных масс, поставляемых в помещение, обычно не превышает 40 %.

Многообразие систем кондиционирования

Мультизональное кондиционирование – это способ организации циркуляции воздушных масс в нескольких помещениях. К внешнему элементу, который располагается на крыше, в подвальном или техническом отсеке, присоединяются с помощью единой системы несколько внутренних блоков. Эта конструкция позволяет размещать внутренние и внешние блоки на большое расстояние друг от друга, что удобно для сохранения дизайнерских требований, так как внешний блок можно размещать на крыше или в другом месте. Внешних блоков может быть от одного до трех, а внутренних намного больше.

Пример организации мультизонального кондиционирования

Система обеспечивает циркуляцию фреона в определенных дозировках между внутренним и внешним блоками, что позволяет более точно отрегулировать температуру.

Такая организация позволяет снизить затраты на охлаждение и обогрев. Мощность устанавливается в зависимости от предпочтений заказчика. Следовательно, помещения с таким кондиционированием получают индивидуальный микроклимат, специально подобранный.

Кондиционирование воздушных масс – это установка и постоянное поддержание в закрытых пространствах определенного уровня влажности, температурного режима, очистки и скорости. Целью является регулирование оптимальной среды и микроклимата, благоприятного для самочувствия человека или необходимого в производственном процессе. Современные конструктивные решения разнообразны и их отличия отмечаются по многим признакам.

Виды

Канальные кондиционеры делятся на несколько разновидностей по следующим признакам:

По напору вентилятора внутреннего блока

Напор — это давление, соответственно, измеряется он в Паскалях (Па). Кондиционеры бывают:

низконапорными, с напором до 50 Па;
средненапорными, с напором до 150 Па;
высоконапорными, с напором до 300 Па.

Чем более высоким является аэродинамическое сопротивление подключаемых к кондиционеру воздуховодов, тем более сильный напор требуется для продавливания через них воздуха.

По режиму работы (тип электрической схемы)

Есть два варианта:

Старт/стоп-кондиционеры: в этих приборах компрессор всегда работает с одной и той же скоростью, соответственно, и мощность теплового насоса остаётся практически постоянной. Для поддержания температуры на заданном пользователем уровне автоматика периодически отключает охладитель, отчего данный режим и получил название «старт/стоп».
Инверторные: более современные кондиционеры, в электрической схеме которых имеется инвертор — электронное устройство, позволяющее получать переменный ток любой частоты. Благодаря этому появляется возможность регулировать скорость работы компрессора и, соответственно, мощность теплового насоса.

Инверторный кондиционер не отключается — он устанавливает оптимальную мощность охлаждения и в таком режиме работает постоянно.

Следует знать, что продавцы зачастую приписывают инверторным кондиционерам преимущества, которых на самом деле не существует. Желание поднять спрос на эти модели вполне понятно: инверторный охладитель стоит в 1,5–2 раза дороже обычного старт/стоп кондиционера той же мощности.

Вот самые распространённые мифы:

Инверторный кондиционер экономит электроэнергию: при этом сообщаются умопомрачительные цифры — до 30%. Однако, любые попытки найти информацию о том, где, кем и при каких условиях проводились исследования, оказываются безрезультатными. Если же рассуждать теоретически, то инверторная модель может оказаться даже более затратной: в ней имеется дополнительный потребитель в лице платы управления инвертора плюс для его силовой схемы характерны некоторые потери.
Режим работы без отключений продлевает срок службы компрессора: в ответ на подобное утверждение опытные мастера советуют вспомнить компрессоры советских холодильников, которые работали в режиме «старт/стоп» десятилетиями и при этом не ломались. То же самое можно сказать о компрессорах первых импортных кондиционеров, появившихся в СССР в 80-хх. Они исправно служили очень долго, пока прибор не меняли по причине морального старения или утраты привлекательного внешнего вида. Таким образом, можно сделать вывод: компрессор — весьма живучий агрегат, даже если он работает в режиме «старт-стоп».
Инверторный кондиционер менее шумный: компрессор в сплит-системе специально вынесен в наружный блок, чтобы его не было слышно в помещении, поэтому режим его работы на внутренний шумовой фон не влияет. «Звуковое сопровождение» производит вентилятор внутреннего блока и движущийся поток воздуха, на которые инвертор не оказывает ни малейшего влияния.

Единственное реальное преимущество инверторных кондиционеров состоит в том, что они поддерживают стабильную температуру (при режиме «старт-стоп» она постоянно колеблется в пределах 3-х градусов), и главное — подают менее холодный воздух. Последнее обстоятельство снижает вероятность простуды, что особенно актуально во время сна, когда человек наиболее уязвим.

По наличию дополнительных функций

Некоторые модели «канальников» имеют расширенный набор возможностей:

Функцию дополнительной обработки воздуха: подразумевается наличие увлажнителя, ионизатора, УФ-лампы (обеззараживание) и фильтра тонкой очистки, например, угольного или фотокаталитического.
Функцию подмеса наружного воздуха: очень удобная опция. Пользователи кондиционеров, в которых она не предусмотрена, вынуждены отказаться от проветривания и сидеть в душном помещении. Если же всё-таки открыть окно, то приток тёплого наружного воздуха будет неконтролируемым и весь наработанный кондиционером холод улетучится, да и сам он может выйти из строя из-за перегрузки.

Совсем иное дело — при наличии функции подмеса свежего воздуха. Аппарат сам осуществляет его забор через проведённый сквозь стену воздуховод в допустимом количестве, которое не приведёт к ощутимому изменению температуры и перегрузке. При отключении кондиционера воздуховод автоматически перекрывается электромагнитным клапаном. Обычно объём свежих поступлений составляет 8—15% от объёма воздуха, прокачиваемого через охладитель, но при необходимости этот показатель можно кратковременно увеличить до 20—30%.

Характеристики системы

Для себя решил, что нужно минимум 80 (м3/ч) на комнату, с двумя человеками. Если хотите почувствовать свежесть, то нужно около 120 (м3/ч).

Приточная вентиляция:

четыре комнаты, от 80 до 120 (м3/ч) на комнату
вытяжка осуществляется в родные вытяжные каналы (3 канала: кухня, ванная, туалет)
возможность балансировать воздушный поток между комнатами
требования к фильтрации EU5-EU7

Кондиционирование:

цель — охлаждение поступающего воздуха
забор воздуха с улицы — до 300 (м3/ч)
рециркуляция в квартире — до 300 (м3/ч)
подача воздуха в каждую комнату (три комнаты) до 200 (м3/ч)

Итого:

в режиме вентиляции от 320 (м3/ч) до 480 (м3/ч) на квартиру.
в режиме кондиционирования до 600 (м3/ч) на квартиру.

Что это такое

Большинство многоэтажек в нашей стране — это дома старой застройки. Их каналы вентиляции уже успели забиться или прийти в неподобающее состояние, поэтому обеспечить качественную циркуляцию воздуха они не могут. При этом сейчас во многих жилищах ставят металлопластиковые окна, дополнительно ухудшающие естественное поступление чистых воздушных масс.

Классическая сплит-система не сможет это исправить, поскольку она предназначается для охлаждения или нагрева воздуха внутри помещения. А объем углекислого газа постоянного увеличивается, что отрицательно сказывается на здоровье жильцов. Чтобы восстановить нормальный микроклимат, разработали новый вид оборудования — кондиционер с функцией приточной вентиляции для дома.

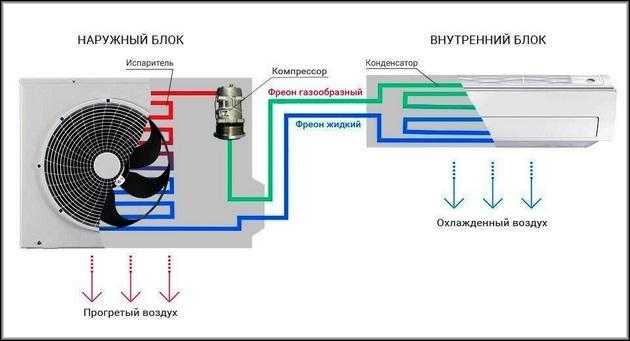

Традиционные климатические системы включают в свою конструкцию два блока:

Наружный. Оборудован компрессором и монтируется на фасаде.
Испарительный. Устанавливается в пределах дома.

Последний производит забор воздуха из помещения, а затем охлаждает его за счет понижения тепловой энергии. Охладителем в этом случае обычно является фреон, который изначально имеет газообразную форму. После прохождения через внешний блок, он переходит в жидкое состояние. Чтобы перейти в свою изначальную форму, хладагенту необходимо забрать определенную часть тепловой энергии у воздуха из внутреннего блока. А холодные воздушные массы возвращаются назад в помещение.

Говоря иначе, функционирование сплит-системы — это всего лишь рециркуляция воздуха, то есть вариант, при котором воздухообмен с улицей отсутствует. С учетом требований СНиП в комнату обязано поступать не меньше 30 м3 на 1 человека каждые 60 минут. Классическое климатическое оборудование не может это обеспечивать, а это и есть его основной минус. Для проветривания и поступления свежего воздуха с улицы потребуется открывать форточки, что летом отчасти снижает результаты работы прибора. Кондиционеры с притоком уличного свежего воздуха работают совершенно по другому принципу. Приточные кондиционеры и вентиляция помещений на их основе будут рассказаны ниже в статье.

Монтаж

Установку прибора нужно производить в следующем порядке:

Выбирается место для установки наружного блока. Желательно, чтобы он располагался в прохладном месте — на северной стороне здания или хотя бы в тени. Если вы живёте в многоэтажке, располагайте блок рядом с балконом, чтобы с ним удобно было работать. При этом он обязательно должен оказаться ниже внутреннего блока, но отстоять от него не далее, чем допускает производитель.
В том месте, где предполагается установить внутренний блок (желательно, чтобы он оказался строго над наружным), в стене сверлится отверстие диаметром 80 мм для прокладки межблочных коммуникаций. При наличии функции подмеса свежего воздуха понадобится более широкое отверстие — его диаметр будет зависеть от диаметра воздуховода.
Снаружи на предварительно прикрученные к стене кронштейны устанавливается наружный блок, так чтобы он стоял строго горизонтально (разметку отверстий под дюбели на стене следует делать по отвесу и уровню). Минимально допустимое расстояние между блоком и стеной составляет 10 см.
В помещении крепится внутренний блок. Лучше всего прикручивать его непосредственно к потолку или стене — это исключит вибрации. Если же прибор приходится устанавливать на менее прочную опору, например, металлокаркас подвесного потолка, необходимо применить виброгасящие вставки.
Подключается электрическая часть. От распределительного щита к внутреннему блоку прокладывается отдельный провод. Сечение жил зависит от потребляемой электрической мощности, но оно не может быть менее 1,5 кв. мм. Линию нужно подключить к сети через автоматический выключатель. Далее проводами согласно приведённой в инструкции схеме соединяются клеммы наружного и внутреннего блоков.

Фреонопроводы монтируются в следующем порядке:

При помощи трубореза отрезают две медные трубки соответствующих диаметров. В длину они должны быть на 1 м больше расстояния между штуцерами — этот запас необходим для плавных изгибов.

В нужных местах трубки сгибаются, для чего используется специальный трубогиб. Без него металл сомнётся и даже могут появиться микротрещины.
На трубки надевают пенополиуретановые чулки — для теплоизоляции.
На оба конца каждой трубки надеваются резьбовые фланцы.
При помощи вальцевого набора концы трубок очень аккуратно развальцовываются

Затяжку гайки на вальцовке лучше выполнять динамометрическим ключом — на данном этапе очень важно избежать чрезмерных усилий. Концы трубок прикручиваются к штуцерам блоков при помощи резьбовых фланцев

Здесь также важно избежать перетягивания, закручивать фланцы нужно плотно, но в меру.

Концы трубок прикручиваются к штуцерам блоков при помощи резьбовых фланцев

Здесь также важно избежать перетягивания, закручивать фланцы нужно плотно, но в меру.

Обратите внимание! Резать — только труборезом, при использовании ножовки в трубки попадёт стружка, чего никак нельзя допускать. Герметичность соединений проверяется при помощи мыльной пены, для чего в систему нужно предварительно накачать воздух. Затем устанавливаем дренажную армированную трубку

Она служит для отвода конденсата. Крепится к сливному патрубку при помощи резьбового фланца или термоусаживаемой трубки, если фланца в комплекте не оказалось

Затем устанавливаем дренажную армированную трубку. Она служит для отвода конденсата. Крепится к сливному патрубку при помощи резьбового фланца или термоусаживаемой трубки, если фланца в комплекте не оказалось.

Место установки гидрозатвора

В завершение работы проводятся следующие операции:

Снаружи фреонопроводы, дренаж и электрокабель крепятся хомутами к стене или прячутся в короб, после чего отверстие в стене задувается монтажной пеной.
Выполняется вакуумирование системы. Вакуумный насос должен работать в течение часа — за это время влага гарантированно успеет полностью испариться и покинуть холодильный контур.
Следя за давлением, в систему из баллона запускают хладагент, после чего кондиционер включают в тестовом режиме.

Если всё работает отлично, к внутреннему блоку подсоединяют воздуховоды. Делать это лучше посредством гибких виброгасящих вставок из прорезиненной ткани или брезента.

Конструктивные особенности

Кондиционер с притоком уличного свежего воздуха имеет практически такую же внутреннюю конструкцию, как и классический климатический аппарат. Внутренний модуль оснащен фильтрационной системой, вентилятором, теплообменником. Наружный — компрессорно-конденсаторным агрегатом, блоком управления, дросселирующим приспособлением.

Режим бризера включается при активации функции охлаждения или обогрева. Воздушные массы через воздуховод проникают в испаритель и перемешиваются с рециркуляционными потоками. После этого они охлаждаются или прогреваются с учетом настроек сплит-системы, а далее весь воздух выдувается в помещение, внутри которого он перемешивается с находящимися здесь массами.

Плюсы

Кондиционер с притоком свежего воздуха имеет безусловные преимущества, которые заключаются в его удобном, практичном и эффективном использовании, по сравнению с классическими сплит-системами. Список его преимуществ следующий:

Может сразу работать на несколько комнат. Сегодня кондиционеры имеют возможность работы как в очень большом помещении, так и в нескольких жилых зонах здания.
Кондиционер с вентиляцией может поставлять в помещение воздух снаружи на протяжении всего года. В зимнее время холодные воздушные массы с улицы нагреваются до установленной температуры. Промышленные кондиционеры позволяют обеспечить более высокий объем очищения уличных потоков, если сравнивать их с бытовыми приборами.
Глубокое очищение входящих с улицы воздушных масс. Современные кондиционеры оборудованы особой многоуровневой фильтрационной системой. Это дает возможность поддерживать микроклимат дома в свежем состоянии вне зависимости от внешних факторов — гари, смога и выхлопа автомобилей.
Экономия. Для больших домов с множеством комнат экономичней купить полупромышленный кондиционер с притоком. Это намного целесообразней, чем монтировать отдельные климатические приборы во всех помещениях.
Практически бесшумная работа. Эти кондиционеры почти не издают шумов при работе. Обусловлено это особыми материалами, которые применяются при производстве сплит-систем, а также тщательно продуманной конструкцией устройства.

Минусы

Однако у кондиционеров с притоком воздуха есть и свои недостатки:

бризер вместе с кондиционером не позволяют полностью заменить полноценную вентиляционную систему;
воздушная подача производится через трубку с маленьким сечением, поэтому воздушный обмен идет довольно медленно, а кислород поступает не в том количестве, которое требуется санитарными правилами;
высокая цена, увеличивающаяся при добавлении различных режимов;
сложная установка оборудования, которая требует в обязательном порядке обращения к квалифицированным монтажникам. В противном случае есть большой риск быстрой поломки оборудования;
необходимы дополнительные мероприятия по укладке трубопровода для притока чистого воздуха в промышленных моделях.

Кондиционирование с притоком воздуха позволяет обеспечить в жилище проветривание, однако эффективность этих сплит-систем довольно низкая. Вместе с учетом дорогой стоимости этой техники и сложным монтажом целесообразность ее использования значительно уменьшается. Невозможно утверждать, что вышеперечисленные недостатки являются существенными. Однако надо заметить, что они все же отпугивают некоторых покупателей.

Недостатки

К недостаткам относятся только нюансы, которые связаны с монтажом данного устройства.

Уменьшение высоты потолков

Поскольку канальный кондиционер устанавливается в полость над подшивным потолком, то это потребует уменьшения высоты капитального потолка на 15-40 см. в зависимости от модели.

Сложный монтаж и подключение

Монтаж и последующие подключение системы лучше доверить квалифицированным специалистам, так как при самостоятельной работе могут быть совершены серьезные промахи. Они в любом случае скажутся на эффективности использования устройства. При выборе установки также следует положиться на мнение профессионалов, способных выполнить правильный расчет и последующий подбор.

Отсутствие индивидуальной регулировки температуры

Нельзя регулировать температуру индивидуально для каждого помещения, так как параметры задаются во внутреннем блоке, а распределение осуществляется через систему воздуховодов.

Кроме того, следует отметить, что данные установки имеют высокую стоимость.

Данная статья открыла нюансы, которыми следует руководствоваться при выборе канального кондиционера. Представленные преимущества и недостатки, правила монтажа и описание технических параметров формируют точное представление о том, что такое канальный кондиционер и как применить его с максимальной эффективностью.

Как выбрать кондиционер для квартир

Кондиционер – довольно дорогостоящая техника, перед покупкой которой нужно тщательно подготовиться. Для начала рекомендуется ознакомиться со всеми доступными видами климатической техники.

Если пользователь собирается купить устройство для небольшой комнаты, то лучше выбрать мобильную модель

Также очень важно рассчитать площадь помещения, после чего убедиться в том, что кондиционер сможет её захватить. Успешность выбора зависит от следующих критериев:

Тип кондиционера

В настоящее время на отечественном рынке климатической техники продаются следующие модели:

Обычные. Наиболее распространенные и дешевые модели, предназначенные для охлаждения воздуха. Обладают небольшим количеством дополнительных функций. Главное достоинство заключается в простоте установки и дальнейшего использования;
Инверторные. Более продвинутые модели, главная особенность которых заключается в возможности регулировки производительности. Для этого в конструкции предусмотрен частотный преобразователь, в качестве которого и выступает инвертор. Как правило, рассматриваемая техника обладает широким набором дополнительных функций. Однако их стоимость инверторных кондиционеров в несколько раз превышает цену обычных моделей.

Мощность

Мощность кондиционера – это один из ключевых критериев, напрямую влияющий на производительность устройства. Чтобы выбрать действительно эффективный вариант, пользователю потребуется рассчитать размеры помещения. К примеру, кондиционеры с мощностью до 2.5 Вт будут оптимальным решением для квартир площадью до 20 квадратных метров.

Способы управления

Управление кондиционерами может осуществляться несколькими способами:

Абсолютно любой кондиционер оснащается специальной панель, которая позволяет управлять устройством. В зависимости от ценовой категории, к которой относится кондиционер, панель может быть механической или электронной. Более надежными считаются механические панели, обладающие устойчивостью к различным повреждениям. Что касается электронных вариантов, они имеют более эстетичный внешний вид. Многие пользователи довольны удобным управлением воздуха. Обладают небольшим количеством дополнительных функций. Главное достоинство заключается в простоте установки и дальнейшего использования

Вместе с кондиционером в комплекте может быть предусмотрен фирменный пульт дистанционного управления. Благодаря такому подходу пользователь может взаимодействовать с устройством на небольшом расстоянии

Это относится исключительно к умным кондиционерам, которые кроме привычных узлов обладают различными расходниками. Управление такими моделями может осуществляться за счет мобильного устройства на базе Android или iOS. Также есть кондиционеры, выполняющие задачи благодаря голосовым командам

Уровень энергопотребления

Очень важно перед покупкой кондиционера обращать внимание на его уровень расхода электричества. Для этого следует ознакомиться с паспортом, в котором отмечен класс энергопотребления

Стоит отметить, что лучшим вариантом является А+++. Модели с поддержкой данного класса обладают идеальным сочетанием производительности и экономичности.

Уровень шума

Также при покупке кондиционера для квартиры важно обращать внимание на уровень шума. Суть в том, что климатическая техника может работать в ночное время, поэтому будет неприятно, если устройство нарушит сон своим излишним шумом

Мнение эксперта
Яковлев Алексей Сергеевич

Электрик с 20 летним стажем и богатым опытом

Стоит обратить внимание на то, что все сплит-системы имеют два показателя шума. Он относится к внешнему блоку, а второй – внутреннему

Не рекомендуется приобретать устройство, уровень шума которого будет превышать 40 дБ (внутренний блок).

Дополнительные функции

Многие дорогостоящие кондиционеры имеют различные дополнительные функции, расширяющих привычные возможности бюджетных моделей. К самым распространенным стоит отнести следующее:

Очистка воздуха. Для этого кондиционер оснащается специальными фильтрами, которые способны не только очищать воздух, но и уничтожать вредоносные бактерии;
Автоматическое поддержание температуры. Устройства, поддерживающие данную функцию, способны придерживаться заданной температуры в автоматическом режиме;

Осушение воздуха. Эта функция очень полезна для помещений с большим количеством влаги. Стоит отметить сразу, что такие модели имеют слишком высокую стоимость;
Турборежим. С помощью этой функции кондиционер выходит на заданную температуру за считанные минуты. Только при использовании турборежима устройство расходует больше энергии.
