Вытяжной вентилятор с обратным клапаном: как сделать своими руками, установка бытового элемента на кухню

Можно ли сделать клапан своими руками?

Нередки случаи, когда в квартире или доме присутствует вентиляционный канал необычной формы или габаритов. Тогда ни одно рыночное предложение человеку не подойдет и необходимо делать прибор своими руками. Такое решение обойдется в разы дешевле, чем изделие под заказ. Для создания этой конструкции потребуется минимум времени и сил.

Первое, с чем важно определиться, — тип вентиляции. Если присутствует естественная, то лучше всего изготовить устройство мембранного типа, но также подойдут одностворчатые изделия

Для последнего варианта необходимо подобрать жесткий материал

Для последнего варианта необходимо подобрать жесткий материал

Также необходимо уделить внимание некоторым моментам:

• Пластина не должна иметь зазоров, даже небольших. Лучше всего если она будет плотно прилегать к стенкам, чтобы щели не смогли образоваться.
• Если воздушный поток часто меняет направление, необходимо сделать так, чтобы стук пластины был минимальный или вовсе отсутствовал, иначе ночью невозможно будет уснуть, а днем сосредоточиться на отдыхе.

Чтобы создать лопасти, лучше использовать качественные материалы, например, лавсановую пленку. Она продается во всех строительных магазинах по доступной цене. Диаметр элемента не должен превышать размеры вентиляционного канала. Чтобы лопасть не испортилась во время обратной тяги, рекомендуется установить пластмассовую решетку. Это наиболее практичный и долговечный вариант.

Что такое воздухоотводчики и для чего они нужны

Многие обладатели радиаторных систем сталкивались c ситуацией, когда при горячих трубах некоторые части радиатора плохо греют или они вообще холодные, аналогичные проблемы возникают с утеплением водяными полами. Главная причина этого явления – наличие воздуха в трубах, который поднимается вверх и препятствует движению теплового носителя.

Если в открытом контуре воздушные пузырьки отправляются в незакрытый расширительный бак, расположенный на высоких этажах здания или чердаке, и стравливание не столь актуально, то в закрытой системе жизненно необходим спускник воздуха системы отопления на всех контурах и отдельных теплообменных приборах.

Когда пробки мешают работе системы, для удаления скопившегося воздуха используют ручные или автоматические отопительные спускные краны. Одним из наиболее простых приспособлений является обычный вентиль, устанавливаемый в верхней точке радиаторов отопления. Для спуска воздуха из батарей вентиль открывают и ждут момент, когда струя перестанет вытекать рывками вместе с воздухом – в радиаторах без воздуха водный поток будет равномерным.

В индивидуальных отопительных линиях частных домов на радиаторы вместо обычных вентилей ставят специальные запоры, которые функционируют автоматически или регулируются вручную. С их помощью удаляют не только воздух из приборов, в которых происходит газообразование, но и когда нужно, кислород из воды, вызывающий ускоренную коррозию металлических деталей арматуры.

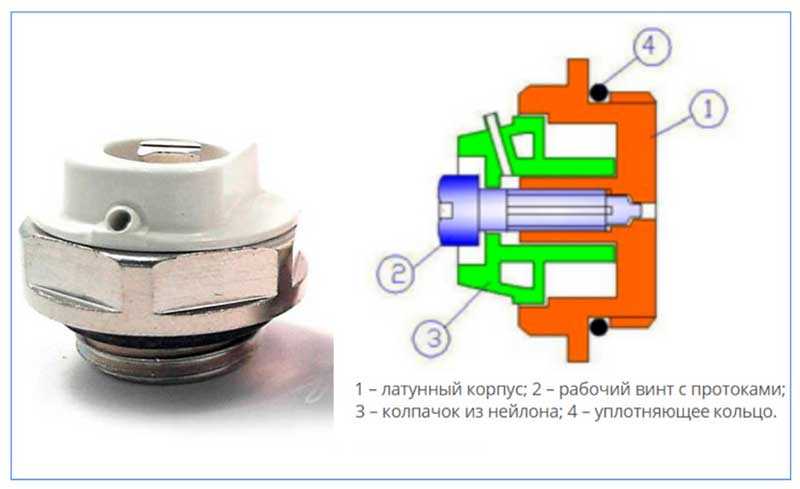

Рис. 2 Воздухоотводчик для сброса воздуха из системы отопления – конструкция

Регулировка и настройка

Процесс регулировки параметров системы вентиляции сводится к обеспечению на всех участках сети уровня притока и отвода воздуха, предусмотренного проектом. Сделать это самостоятельно, без специального оборудования и опыта, достаточно сложно.

Тем не менее, можно попробовать произвести настройку, опираясь на следующие рекомендации:

• Производительность вентилятора регулируется путем изменения частоты вращения лопастей.
• В первую очередь производится настройка заслонок, расположенных ближе к вентилятору. Необходимый уровень сопротивления воздушному потоку выставляется путем плавного поворота лопасти заслонки.
• Излишки воздуха имеет смысл перенаправить на те участки сети, производительность которых меньше проектных значений.
• Допустимая погрешность расхода воздуха в приточных и вытяжных устройствах составляет 10%.

Вентиляционные заслонки и клапаны помогают быстро и эффективно осуществлять регулировку параметров вентиляционной системы. Управление может производиться вручную, либо в автоматическом режиме, позволяя строить климатические системы любой сложности: от простейших решений для частных домов и квартир до сложных и разветвленных вентиляционных сетей крупных зданий или производственных помещений.

Самодельная заслонка:

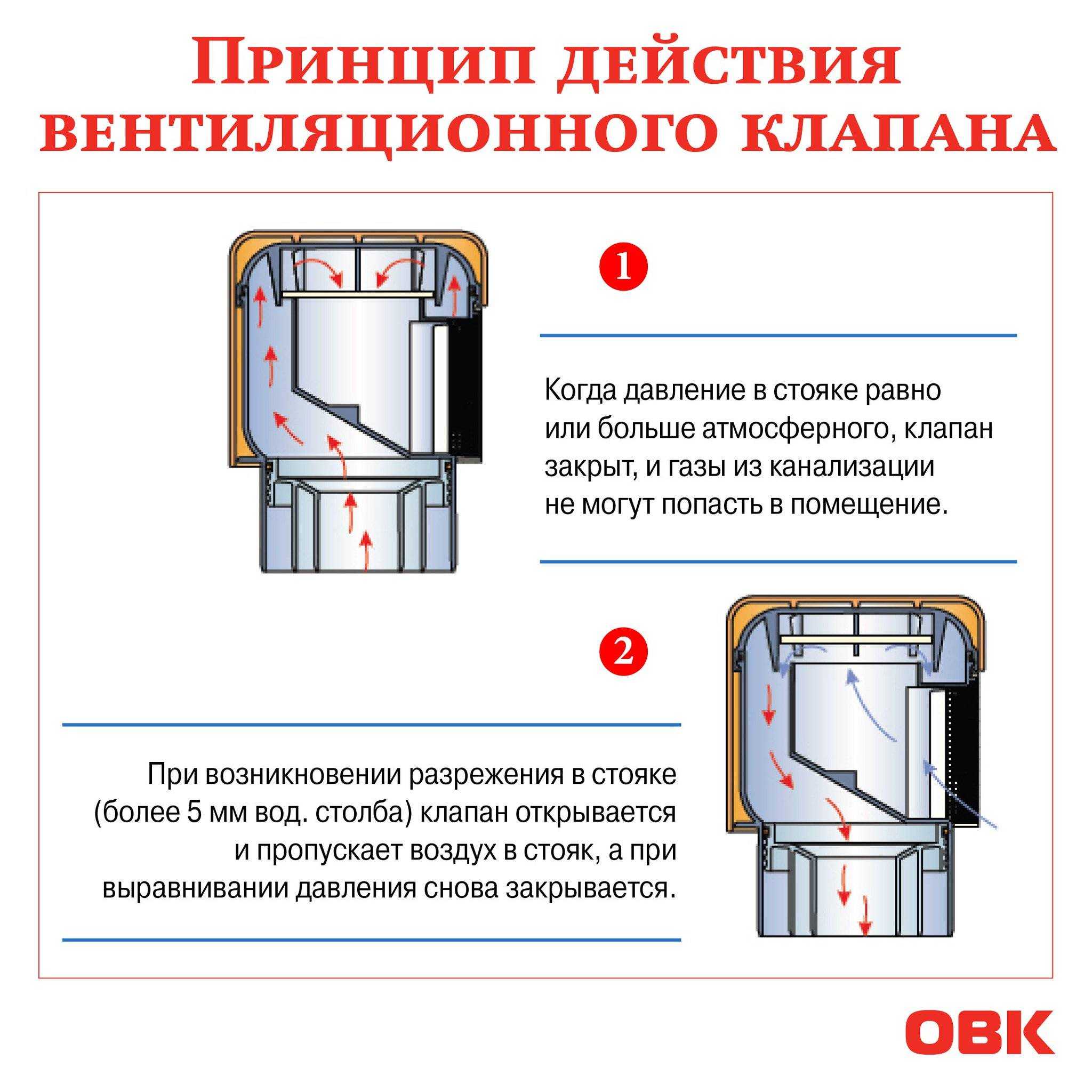

При нормальной работе вентиляционной системы все запахи покидают помещения благодаря естественной или принудительной циркуляции воздуха. Если этого не происходит, нужно дополнительно монтировать специальное устройство. Воздушный клапан для вентиляции можно купить в магазине или же сделать своими руками. Этот простой механизм препятствует обратной тяге, что не позволяет отработанным газам вернуться по вентканалам.

Рейтинг вытяжных вентиляторов

Правильно сконструированная, установленная вентиляционная техника гарантирует чистоту воздуха, отсутствие влажности, конденсата и вытекающих последствий. Накладной тип различают не только по форме, размерам, но и качественным, функциональным характеристикам. Каждого номинанта эксперты оценивали на группу критериев:

• Производительность — кратность воздухообмена;
• Размеры – соответствие геометрических размеров площади вентиляционной шахты;
• Диаметр – от 80 до 200 мм;
• Безопасность – защита от влаги, ударов, перегрева, скачков напряжения сети;
• Уровень шума – рекомендовано не выше 35-55 дБ;
• Дополнительные опции — датчик влажности, движения, таймер;
• Способ монтажа – накладной, встраиваемый, потолочный;
• Тип конструкции – осевой, радиальный, центробежный;
• Материалы – качество, устойчивость к внешнему воздействию, износу;
• Дизайн – классика, современные инновационные модели;
• Способ управления – электронный, дистанционный, автоматический старт/отключение.

В обзор были внесены только самые ходовые модели, соответствующие запросам покупателей. Проанализировав отзывы, редакция журнала определила преимущества и недостатки каждого номинанта, сравнила заявленные характеристики с реальными. Это помогло отсеять товары с завышенными обещаниями, малым сроком службы.

Лучшие терморегуляторы

Выбор воздухообменника

Прежде, чем купить приточный клапан в стену, нужно проверить его на соответствие некоторым важным критериям:

Прибор не должен стоить слишком дёшево, качественное устройство, снабжённое необходимым количеством функций, стоит не менее трети средней стоимости металлопластикового окна. Клапан должен устанавливаться непосредственно в оконную раму или в стену рядом с окном

Важно проверить возможность подобной установки. Необходимо определиться с типом управления проветривателя – механическим или автоматическим Автомат значительно упростит необходимость контроля оптимальной температуры и влажности в доме

Следует обратить внимание на уровень шумозащиты прибора

Способность клапана переносить температурный режим региона

Циркуляция воздуха в помещении с приточным клапаном

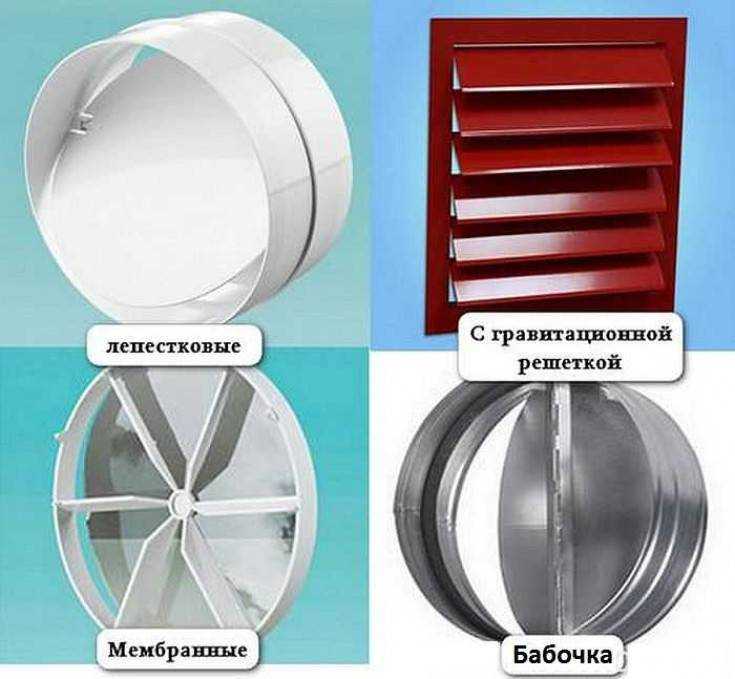

Разновидности вентиляционных изделий

Для корректной работы устройства при приобретении клапана необходимо научиться разбираться в его характеристиках. Встраиваемые конструкции различаются не только по размерам и применяемому при изготовлении материалу, но и по конструктивному исполнению:

№ п/п

Наименование

Описание и характеристика

Примечание

Фото

1

Мембрана

Заслонка представляет собой гибкий и очень тонкий материал. Под воздействие воздуха мембрана отклоняется, при обратном воздействии плотно прилипает к решетке. Изготавливают из пластика повышенной эластичности

Подходит для вентиляции с малым воздушным напором

При приобретении устройства с мембраной важно изучить мощность воздушного напора в воздуховоде. Если тяга сильная, мембрану укрепляют дополнительными ребрами. 2

2

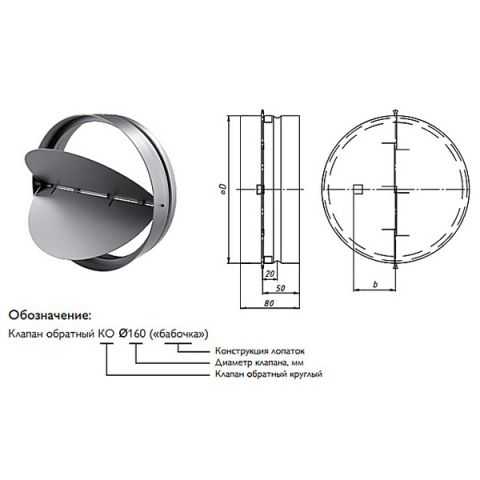

Бабочка

По виду похож на бабочку

Клапан разделен осью, на него закреплены «крылья». Не рекомендовано устанавливать на воздуховоды, выходящие на улицу (в частном доме) – в морозы заледеневает и перестает работать Конструкция снабжена пружиной, она вернет «крылья» в изначальное положение и при вертикальной, и при горизонтальной установке

При монтаже важно обратить внимание на мягкость пружины – она должна легко управляться воздушным потоком

3

Решетка

Имеет внешний вид и принцип действия жалюзи, они закрывают вентиляционный люк. Подходит для применения в частных домах, не заледеневает, служит препятствием для насекомых и грызунов

Есть возможность закрывать жалюзи механически в принудительном порядке для сохранения тепла в помещении

4

Лепестки

Похож на «бабочку», но имеет фиксированную жесткую, не преломляющуюся форму заслонки Поворотный механизм при воздушном напоре заслонка поворачивается на 90°, при отсутствии воздуха возвращается в исходное состояние

Дополнительно обратновозвратные клапаны классифицируют по следующим типам:

1. С ручным открыванием. С помощью имеющегося рычага заслонку открывают/закрывают вручную. Минусы – плохая герметичность, требуется постоянное вмешательство человека.
2. Работающие от электропривода. Открываются при включении вытяжки (вентилятора). Минус – не используется при естественном воздухоотводе, только в принудительном порядке.
3. Механические. Работают от естественного движения воздушного потока. Возможна установка и в природную вентиляцию, и в совокупности с вентилятором, и на вытяжку.

ТОП-3 модели для производственных участков

ООО «ТЕХНОЦЕНТР» клапан общепромышленный 150х150

Надежный прибор, который предназначен для удаления большого объема загрязненного воздуха. Регулировка осуществляется вручную при помощи специальной рукояти. Благодаря такому решению продукт можно установить в одном положении, что способствует хорошей вентиляции помещения.

Средняя цена – 16 300 рублей.

Достоинства:

• Простое управление;
• Высокая пропускная способность;
• Прочный корпус;
• Надежность.

Недостатки:

Высокая стоимость.

Производственный клапан КОп от ТД «КОМТЕХ»

Отличный вариант, который подойдет для установки в больших помещениях. Корпус изготавливается из прочного материала, который не подвержен процессу коррозии. Регулировка осуществляется при помощи специального рычага.

Средняя цена – 1 200 рублей

Достоинства:

• Долговечность;
• Качественное исполнение;
• Быстро удаляет воздух;
• Оптимальная стоимость;
• Удобное управление.

Недостатки:

Не выявлено.

ТКОГ-05-250х500 от ООО «Вымпел»

Отличный клапан, который поможет организовать правильную вентиляцию помещения и устранит токсичные и неприятные запахи за несколько минут. Корпус изготавливается из толстого слоя металла, что увеличивает долговечность и повышает надежность прибора.

Достоинства:

• Эффективность;
• Быстро удаляет загрязненный воздух;
• Прочный;
• Простая регулировка.

Недостатки:

Не выявлено.

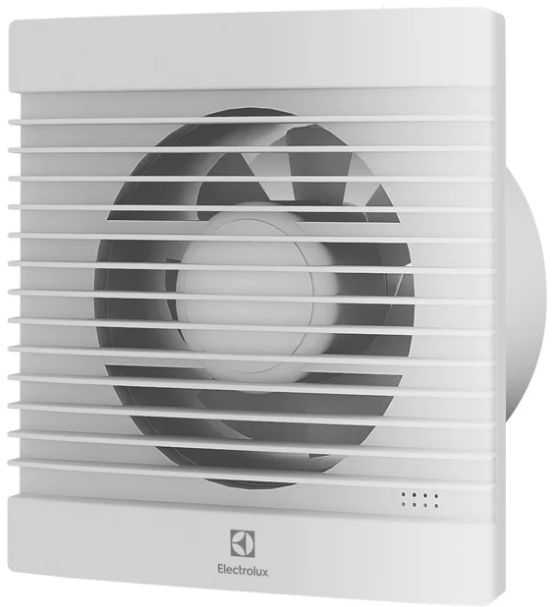

Вытяжной вентилятор Electrolux EAFB-100TH

Продолжает наш рейтинг вытяжной вентилятор с обратным клапаном Electrolux (Электролюкс) EAFB-100TH. Это не только простой в использовании, но и очень эффективный прибор, важным преимуществом которого является наличие таймера и надёжного гигрометра. Такая модель приятно отличается наличием обратного клапана и индикацией включения. Практически не производит какого-либо шума, поэтому отлично подойдёт для установки в требовательные к уровню шума места.

Вытяжной вентилятор Electrolux EAFB-100TH

Особенности:

• Рабочий механизм осевой
• Воздухообмен 100 м³/час
• Мощность вентилятора 15 Вт
• Установочный диаметр 100 мм
• Площадь помещения 6 м²
• Таймер вентилятора
• Задержка отключения
• Минимальное время задержки отключения 1 мин
• Максимальное время задержки отключения 20 мин
• Датчик влажности
• Уровень шума вентилятора 33 дБ
• Влагозащищенный корпус
• Материал корпуса пластик
• Материал передней панели пластик
• Ширина 15.8 см
• Высота 15.8 см
• Глубина 8.1 см
• Вес вентилятора 0.43 кг

Недостатки:

Не выявлено

Виды заслонок для вентиляции

Вентиляционные заслонки различаются по принципу действия, назначению, форме, габаритам, способу установки и ряду иных параметров.

Способ установки

Существуют элементы, предназначенные для вертикальной или горизонтальной установки. Ориентация устройства определяется в первую очередь расположением воздуховода. Так, для вертикального вентканала следует использовать горизонтальную заслонку и наоборот. Пренебрежение этим правилом может сделать работу элемента менее эффективной.

Рама устройства может быть накладной, либо встраиваемой в вентканал. Первую удобнее монтировать, зато вторая практически не занимает места, полностью скрытая в воздуховоде.

Назначение

Помимо стандартных клапанов вентиляции, предназначенных для обыкновенных воздуховодов, существует несколько особенных категорий:

• Противопожарные клапаны. Используются для плотной блокировки вентканалов, проходящих через перекрытия, стены и перегородки. Основная цель таких элементов системы – предотвращение распространения огня, дыма и прочих опасных продуктов горения по каналам вентиляции. Клапаны оборудуются термодатчиками, которые передают сигнал на пружинный замок, мгновенно захлопывающий металлическую створку. Противопожарный клапан
• Клапаны дымоудаления. Устанавливаются в системах противодымной вентиляции. Обеспечивают отвод продуктов горения и подачу в задымленные помещения свежего воздуха.

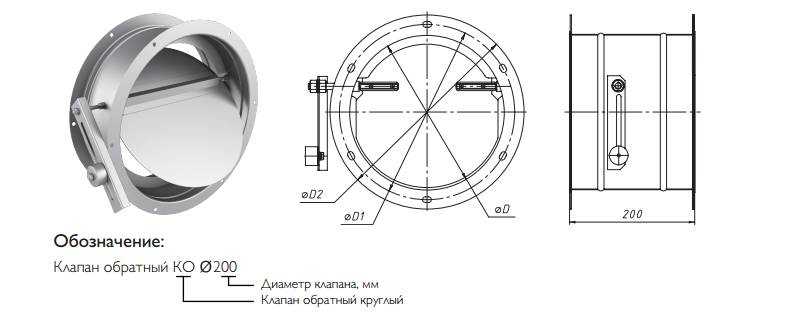

• Обратные клапаны. Имеют в конструкции пружину, автоматически блокирующую проход для воздуха, идущего в обратном направлении. Как правило, на центральной оси закрепляются две независимые створки. Клапан такой конструкции часто называют «бабочкой». Обратный клапан

Количество лопастей

Стандартная заслонка имеет одну лопатку, повторяющую по форме сечение корпуса устройства. В обратных клапанах часто применяется створка, разделенная осью надвое.

Многолопастная заслонка имеет систему поворотных лопастей наподобие жалюзи, соединенных общей тягой. При приложении усилия, лопасти поворачиваются одновременно.

Вид привода

Здесь различают три основных вида устройств:

• С ручным приводом (механические). Маркируются литерой «Р». Поворотная ось устройства оканчивается рычагом или наконечником особой формы, позволяющим поворачивать лопасть гаечным ключом. Нередко на корпус наносится шкала транспортира, показывающая угол поворота лопатки.
• С электроприводом. Маркируются литерой «Э». На корпусе воздушного клапана имеется сервопривод, который присоединяется к штатной электросети и позволяет регулировать движение лопасти. Чаще применяются в воздуховодах большого сечения и автоматизированных системах.
• С пневмоприводом. Маркировка «П». От электрических моделей отличаются конструкцией привода.

Форма и габариты заслонки

Наибольшее распространение получили заслонки круглой или прямоугольной формы:

• Круглые клапаны. Устанавливаются в вентканалах круглого сечения. Производятся, как правило, из оцинкованного листового железа толщиной 0,5-1 мм. Габариты элемента варьируются в пределах 25-125 см (дроссельные заслонки – 23,5-123,5 см). Протяженность зависит от сечения и может составлять от 5 до 7 см. ГОСТ допускает эксплуатацию клапанов при температурах от -30 до +400°С.
• Прямоугольные клапаны. Предназначены для воздуховодов прямоугольного сечения. Материал изготовления – листовой алюминий. Клапаны могут закрепляться в вентканалах ниппельным или фланцевым соединением. Сторона изделия составляет от 15 до 100 см. Изделия нестандартных размеров производятся по индивидуальным заказам. Температурный диапазон использования здесь уже: от -30 до +70°С.

Форма заслонки должна совпадать с формой сечения воздуховода и по возможности иметь такие габариты, чтобы элемент сидел в вентиляционном канале плотно и надежно. Для обеспечения герметичности щели можно заделать специальным составом.

Плотность закрытой заслонки

Показывает, какое количество воздуха может пройти в единицу времени через полностью закрытый элемент.

Как правило, параметр обозначается классами и может принимать значения от 0 до 4, где:

• 0 – плотность не требуется.
• 1-3 – регулировочные заслонки с нарастающим показателем плотности.
• 4 – отсекающие заслонки. Считаются самыми плотными, обеспечивают практически полную герметичность.

Рекомендации по выбору

В продаже можно встретить столько типов, видов и разновидностей клапанов, что можно встать в ступор: что купить? Определиться поможет знание критериев выбора:

• по форме и размерам устройство должно свободно входить в имеющееся вентиляционное отверстие (канал). Поэтому, перед походом в торговую точку необходимо провести соответствующие измерения вытяжки: определить диаметр, если канал круглый, и ширину с высотой, если прямоугольный или квадратный;
• материалу, из которого изготовлены приборы. Для бытовых нужд оптимальный вариант — пластик. Металл покупается только в двух случаях: стоит мембрана или заслонка с электроприводом или ручным управлением;
• для естественной вытяжной вентиляции нужны заслонки, открывающиеся под слабым напором воздуха: мембранные или гравитационные с одним лепестком;
• при слабой тяге эффективный воздухообмен возможен только при наличии принудительной вентиляции. Вентилятор можно поставить, как на приток — избыточное давление в частном доме или квартире будет стравливаться в вытяжной короб, так и на вытяжку. Но при втором варианте нужно, во-первых, в обязательном порядке поставить на других вытяжных окнах запорные клапаны, во-вторых, уточнить у управляющей компании возможности шахты, чтобы не создать избыточный объем воздушного потока — окажется в квартирах, расположенных выше. Например, если установить обратный клапан с электроприводом для вентиляции на кухне, то возрастает вероятность попадания в туалет и ванную комнату обратного потока не только с вентиляционной шахты, но и отработанного кухонного воздуха собственной квартиры;
• пропускная способность клапана (обозначается Kvs, измеряется м3/час) должна быть:

1. для кухни — 60-90 м3/час;
2. ванной комнаты — 25 м3/час;
3. туалета — 25 м3/час;
4. совмещенного санузла — 50 м3/час. Данные по объему пропускаемого воздуха при естественной тяге указываются в паспорте.

место установки — многие устройства в условиях отрицательных температур не работают, например, «бабочки».

Конструктивные особенности и, как работает приточный клапан

Чисто конструктивно приточный клапан – это цилиндр, в котором уложен фильтрующий материал. С двух сторон его закрывают декоративные решетки. Диаметр цилиндра от 6 до 14 см. Этот параметр влияет на производительность приспособления. То есть, чем больше, тем больше воздуха он через себя пропускает.

Сам цилиндр изготавливается из пластика. Внешняя декоративная решетка – это защита устройства от проникновения мелких животных и птиц, а также от мусора. Бюджетные варианты – пластиковые, дорогие – алюминиевые. Некоторые производители комплектуют решетки москитными сетками.

С внутренней стороны клапан закрывается оголовком. Это такая коробочка, в которую и устанавливается фильтрующий материал. Оголовок закрывается крышкой. Существует широкое разнообразие оголовков. С помощью некоторых можно снижать или увеличивать подачу поступающего воздуха. У них может быть разная форма, размеры, места расположения отверстий для прохождения воздуха.

Конструктивные особенности приточного клапанаИсточник veles24.ru

Цилиндр вставляется в просверленное отверстие в стене. Чтобы шум с улицы не проникал в дом, чтобы стены зимой не промерзали, между стеной и пластиковым цилиндром укладывается тепло- и шумоизоляционный материал. Обычно это цилиндрической формы изделие.

Как видите, конструкция очень проста, но при этом очень эффективна. Правда, надо отметить и тот факт, что вентиляционный клапан будет бесполезен, если в доме плохо работает вытяжка. Ведь суть вентиляции – это как приток воздуха, так и удаление его из помещений. Поэтому несколько советов:

• вытяжка должна быть все время в исправном состоянии, даже если это отверстие под потолком в санузле и в кухне;
• в межкомнатных дверях должны быть решетки или высота дверного полотна подбирается так, чтобы между его нижними краями и полом оставался зазор, равный 15 мм.

Вытяжка на кухне должна работать эффективноИсточник victorborisov.ru

Выбор места установки

Выбор правильного места для установки обратного клапана возможен только при соблюдении определенных требований:

• В случае разветвленной системы вытяжной вентиляции – в одном воздуховоде несколько независимых вытяжек или окон – необходимо сделать следующее: установить обратный клапан в каждой точке забора. Это техническое решение предотвращает перенаправление воздушного потока, особенно в случае активной вытяжной системы на кухне. В целях безопасности частные дома и бунгало оснащаются дополнительным обратным клапаном на выходе для предотвращения опрокидывания тяги в случае сильного ветра;
• Если вытяжной воздух забирается из одного места, будь то воздуховод или улица, достаточно одного клапана на входе;

На выходе вентиляции должен быть установлен запорный клапан.

• Установить обратный клапан приточно-вытяжной вентиляции лучше в квартире, исключив наименьшую вероятность замерзания клапана.
• В квартирах обратный клапан монтируется на стене, в коттеджах допускается монтаж на потолке. Такие требования обусловлены необходимостью регулярного обслуживания устройства – заслонка должна легко открываться/закрываться, а жир и пыль мешают ее работе;

Наличие различных схем вентиляции не позволяет в данной статье более подробно рассмотреть размещение обратного клапана на кухне, в ванной, туалете. Для этого требуется отдельный материал.

Обратный клапан для вентиляции своими руками

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан. При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

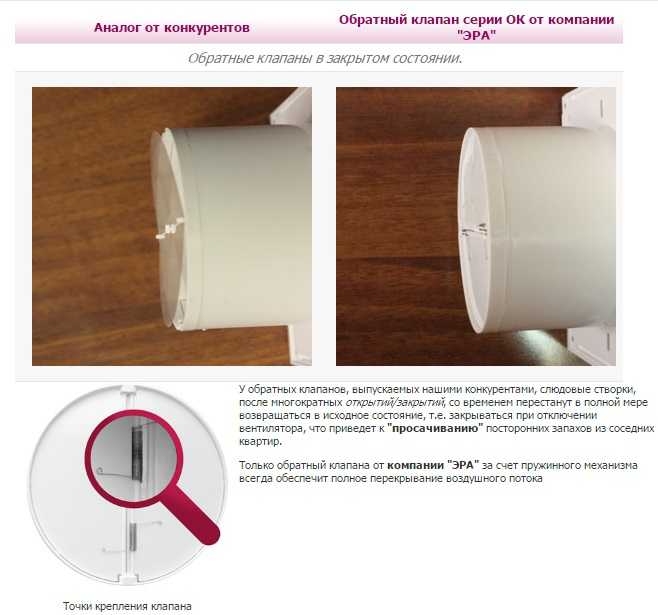

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

Как установить обратный клапан для вентиляции

Способ использования обратного клапана зависит от того, какую схему вентиляции планируется использовать. Если речь идёт о комплексной, которая охватывает несколько помещений, то используют магистральный воздуховод, к которому подсоединяют вентиляционные трубы из каждого помещения.

установка обратного клапана на вентиляцию

В некоторых случаях вентиляция с обратным клапаном может потребоваться только для одного или двух отверстий. В таком случае их устанавливают отдельно для каждого из них.

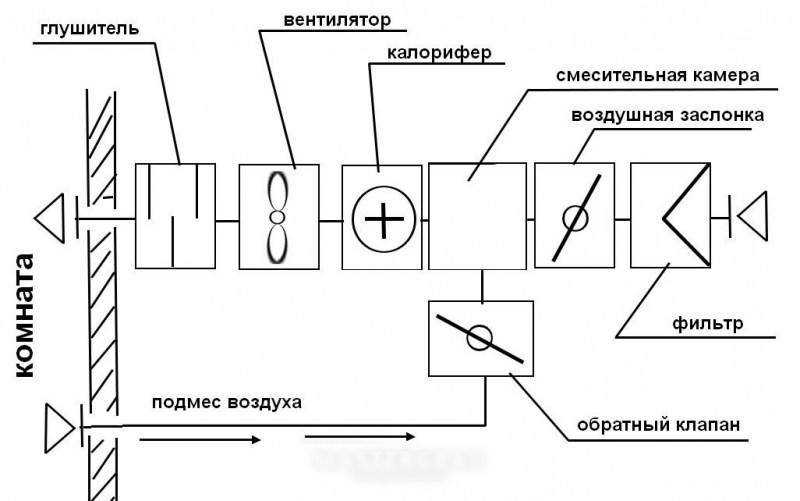

Местоположение клапана в вентиляционной системе

Обратный клапан часто используется вместе с вентиляторами. Пока устройство работает, он остаётся открытым. После выключения оно закрывается, чтобы не допустить обратного тока воздуха.

Если рассматривать классическую схему, когда вытяжка на кухне выходит в трубу, идущую из ванной, то такие клапаны устанавливают в следующих местах:

1. На выходе из ванной для того, чтобы не допустить притока в неё воздуха.
2. На том участке вытяжки, который находится то подсоединения к общей трубе. Он устанавливается так, чтобы воздух не попадал обратно в кухню.
3. При выходи отверстия наружу ставят ещё один обратный клапан.

Если применяются более сложные конструкции, то обратный клапан устанавливается в каждом отверстии до попадания в общий воздуховод. Дополнительно такое устройство оборудуют с внешней стороны стены.

Нюансы установки и обслуживания

Если производится монтаж антивозвратного клапана для отверстия, выходящего на улицу, его необходимо утеплить. Если этого не сделать, то при выходе тёплого воздуха на улице произойдёт его охлаждение. Это приведёт к образованию конденсата.

Отверстие для монтажа можно сделать в середине вентиляционной трубы. Если она расположена вертикально, такое размещение позволит создать декоративный короб и скрыть трубу, оставив доступ к вентиляционному отверстию.

Согласно санитарным нормам не разрешается объединять вытяжку из кухни с теми, которые установлены в ванной или туалете.

Для стандартных вентиляционных отверстий в продаже имеются готовые решения. Их покупка и установка — являются эффективным решением проблемы.

Если возникает необходимость использования принудительной вентиляции, то выгодно использовать для этого тройник. При этом одно отверстие должно быть оборудовано для принудительной, другое — для естественной вентиляции. В этом случае они смогут работать попеременно.

Монтаж устройства на вытяжку

монтаж обратного клапана на вытяжку Это возможно в некоторых случаях. Например, можно сделать клапан для вытяжки для вентиляционной шахты на кухне в многоквартирном доме. Для этого нужно сделать следующее:

• Нужно снять старую вентиляционную решётку.
• Делают картонную рамку. Для этого прикладывают решётку к листу и очерчивают его. Прямоугольник должен быть таким, чтобы обеспечить плотное прилегание вентиляционной решётки.
• Теперь нужно отметить на картоне внутреннюю часть отверстия. Вырезают два прямоугольника там, где будет отверстие, оставляя центральную перекладину.
• Из обложки пластиковой папки-скоросшивателя вырезают две мембраны, которые должны быть немного шире сделанных отверстий. Внешние края мембран должны оставаться внутри отверстия, чтобы они могли отклонятся внутрь.
• Мембраны к картонной рамке прикрепляют при помощи скотча.
• Перед установкой конструкцию прислоняют к вентиляционному отверстию и убеждаются в её работоспособности.
• Конструкцию прикрепляют к стене, снаружи закрывая старой решёткой. Для этого модно использовать дюбели.

Это один из вариантов обратного клапана, который можно сделать самостоятельно. Аналогичные конструкции можно сделать для вентиляции в ванной или туалете.

Принцип работы приточных клапанов

Сам по себе приточный клапан является щелью со створками в оконной конструкции. Данное устройство производит работу с помощью разницы давлений воздуха внутри помещения и снаружи. Для притока воздуха нужна эффективная работа вытяжки вентиляции.

Оснащено данное устройство такими частями, как:

• Воздухозаборник – он находится во внешней части, устанавливается с другой стороны рамы, на улицу. Эта часть имеет решетку, которая защищает попадание воздуха в помещение от разных насекомых и других загрязнений.
• Сквозной щелевой клапан – через него производится проход воздуха, он устанавливается с помощью врезания в раму.
• Внутренняя часть – эта часть уже присутствует внутри помещения, она имеет форсунки, которые регулируется клапаном и фильтром.

Жалюзи на решетку

Клапан нередко присутствует на решетке, которая закрывает собой вентиляционную шахту или выход непосредственно на улицу. По внешнему виду этот элемент имеет большое сходство с оконными жалюзями. По принципу действия он похож на одностворчатый вариант, так как функционирует в соответствии с принципом гравитации.

Здесь используется несколько створок, потому что в открытом виде конструкция получается довольно компактной. Это актуально в отношении элементов, которые располагаются снаружи. По своим размерам решётки рассчитаны на вентиляционные короба стандартных размеров. Имеются в виду конструкции, которые подходят для выведения воздуха через отверстия в стене. Жалюзи отличаются большим удобством использования. Створки хорошо выводят отработанный воздух наружу. Клапан для контроля обратной тяги можно ставить на отверстия естественной вентиляции либо зафиксировать на решетке целиком.

В продаже можно обнаружить модели с клапаном, выполненные в различных конструкциях. Но в случае отрицательных температур могут возникнуть значительные проблемы с использованием вариантов с мембраной. Соответственно, затвор типа жалюзи лучше всего подходит для уличной решётки.

Правильный монтаж

Обратный клапан может устанавливаться как в начале вентиляционного канала, так и в конце

Чтобы это осуществить, необходимо просверлить отверстия для крепления, но перед этим важно сделать правильную разметку. Для этого корпус прибора устанавливается в трубу воздуховода

После сверления происходит монтаж обратного клапана, лучше использовать дюбеля. Во время выполнения этой операции, следует помнить, что никаких зазоров быть не должно, даже если они появятся, то необходимо заделать их специальным герметиком на любой основе. Главное, чтобы он обеспечивал надежную и долговечную адгезию, а также обладал противогрибковыми свойствами.
