Виды слесарных экстракторов для удаления повреждённых болтов

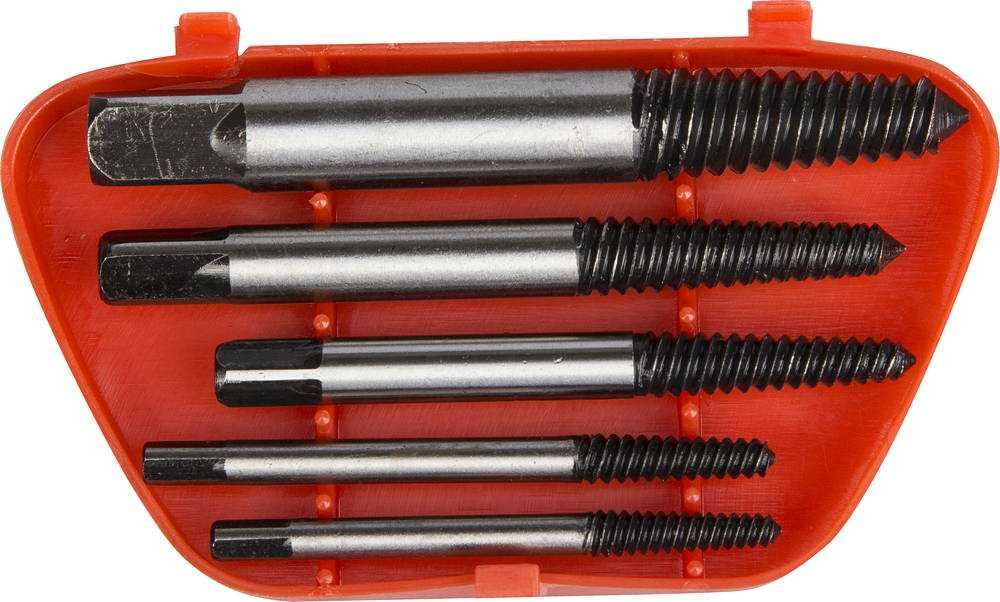

Состав набора

Как правило, продаются целые комплекты экстракторов с несколькими насадками — до пяти штук, предназначенных для извлечения крепёжных элементов различных форм и размеров. Лучше всего приобретать экстракторы в наборе, а не по отдельности, поскольку в них включаются всевозможные насадки и дополнительные элементы, необходимые для работы.

• В набор включены свёрла различного размера. Всего их пять штук. Причём каждый из пяти экстракторов, предлагаемых в наборе, имеет свой уникальный порядковый номер и диаметр.
• Специальные втулки, предназначенные для качественного выкручивания при помощи гаечного ключа.
• Все типы стержней.
• Втулки, необходимые для установки направления свёрл по центру заклинившей крепёжной детали.

Как видно, подобные инструменты весьма удобны в отличие от отдельных инструментов, поскольку являются универсальными.

Способы, которыми можно выкручивать болты

Экстракторы сломанных болтов

Существует несколько способов выкрутить сломавшийся болт. Рассмотрим их более детально.

При помощи верхушки болта с головкой

При деформации на ней образуются своеобразные «усики», которыми можно зацепиться за оставшуюся часть болта в отверстии

Самый простой способ выкрутить сломанный, но хорошо смазанный при закручивании болт – это воспользоваться его уже отломанной верхней частью.

Вероятность успеха при использовании данного способа невелика, но попытаться стоит, в особенности, если срыв болта произошел на начальном этапе докручивания.

Использование небольшой отвертки или зубила

Выкручивание поврежденных болтов

Можно попробовать выкрутить остатки болта, если воспользоваться отверткой или зубилом небольших размеров. При этом есть два варианта действий: либо просто выкрутить сломанную часть, используя неровности на месте разрыва, либо сделать на верхней стороне сломанной части некое подобие небольшого шлица, цепляясь за края которого и произвести выкручивание.

Последний способ реализуем только в том случае, если материал, из которого изготовлено зубило или отвёртка имеет более высокую прочность, нежели материал из которого был сделан болт.

Использование экстрактора

Экстрактор представляет собой сверло, имеющее длинный конусообразный наконечник

Это наиболее эффективный способ, поскольку с его помощью удаётся практически всегда добиться результата. Особенности устройства экстракторов заключаются в том, что они вкручиваются в отверстие, расположенное в центральной части выкручиваемого болта. При этом резьба, присутствующая на экстракторе имеет противоположное направление резьбе болта (т.н. «левая резьба»).

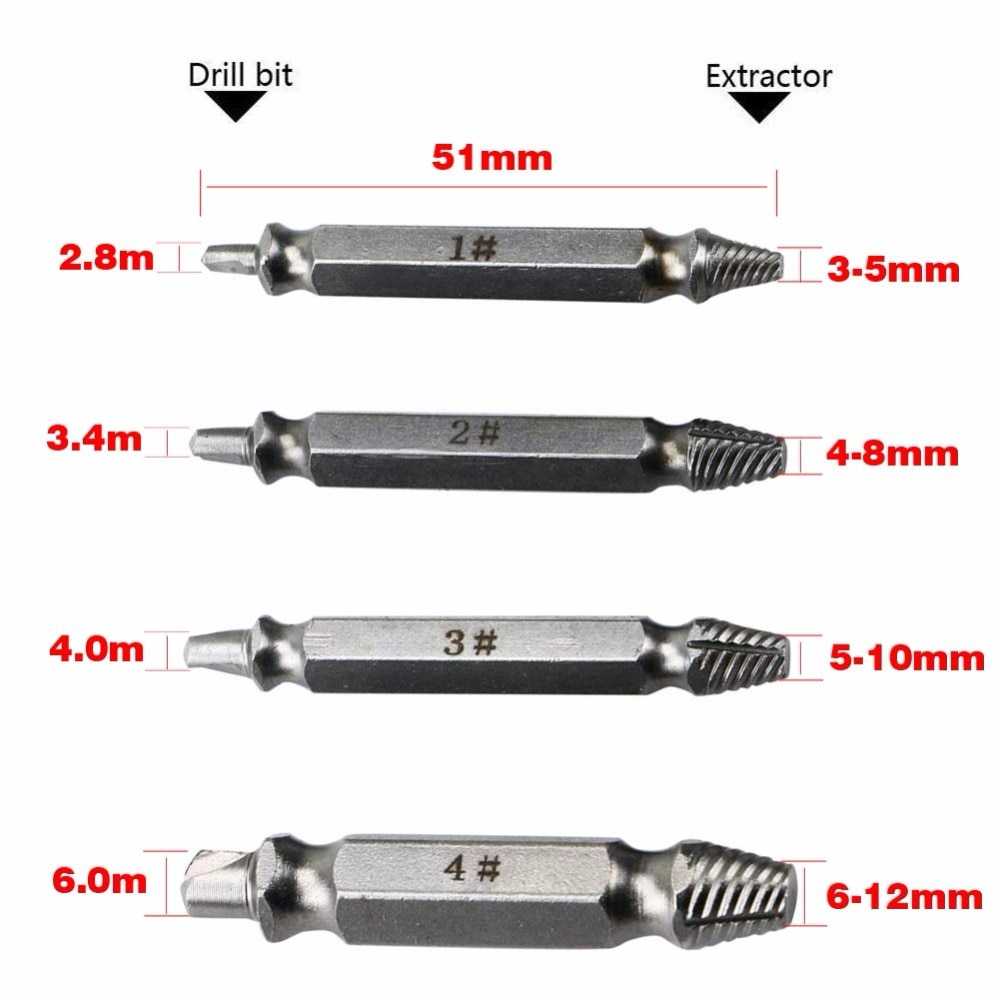

Обычно, в продаваемых наборах идёт несколько сверл разного диаметра

Все они имеют одинаковую форму, при этом с другой стороны относительно конусообразной резьбы находится прямоугольное крепление для дрели или метчика.

В процессе вкручивания в болт, экстрактор расклинивает его и в какой-то момент стопорится. Дальнейшее вращательное движение передаётся через экстрактор к болту и выкручивает его.

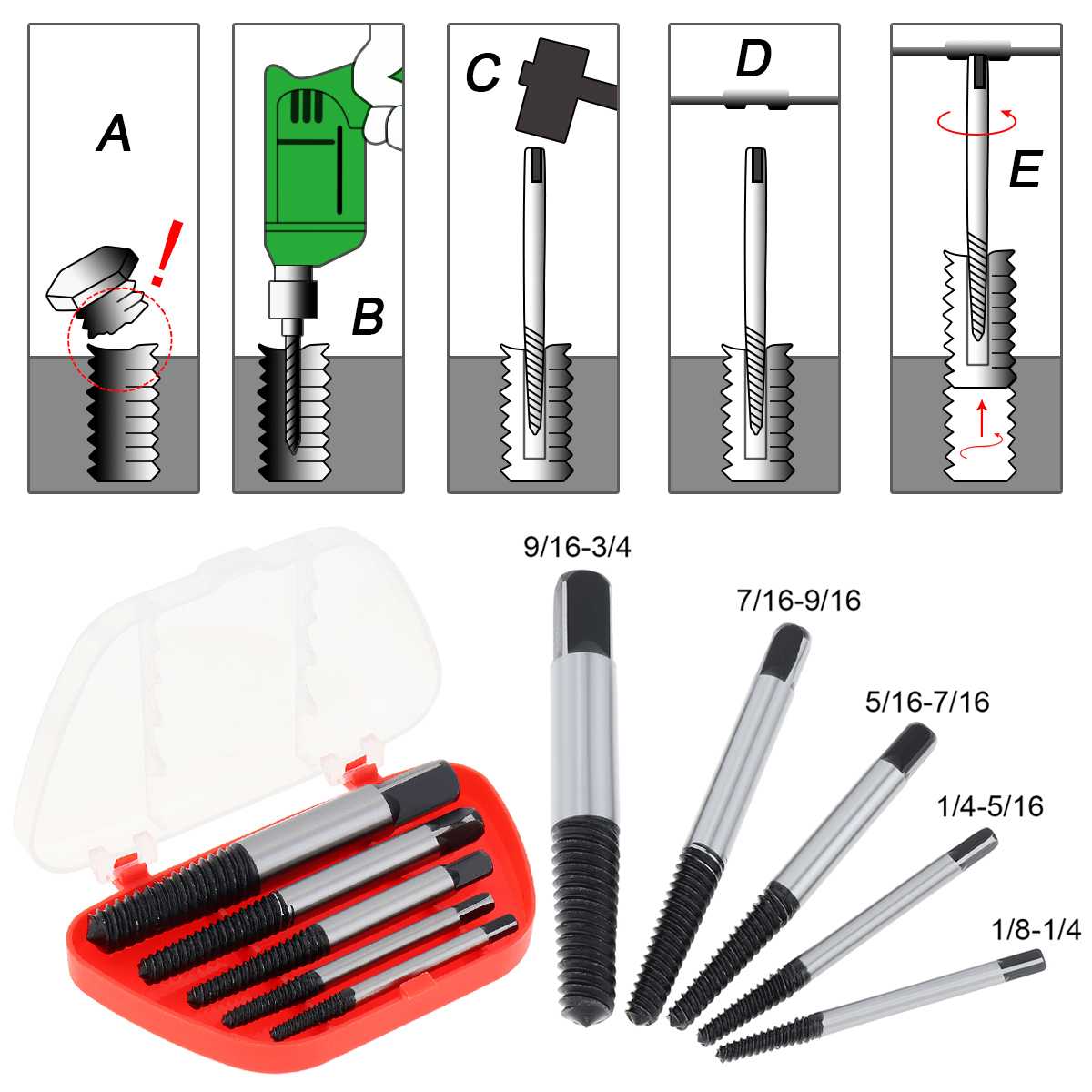

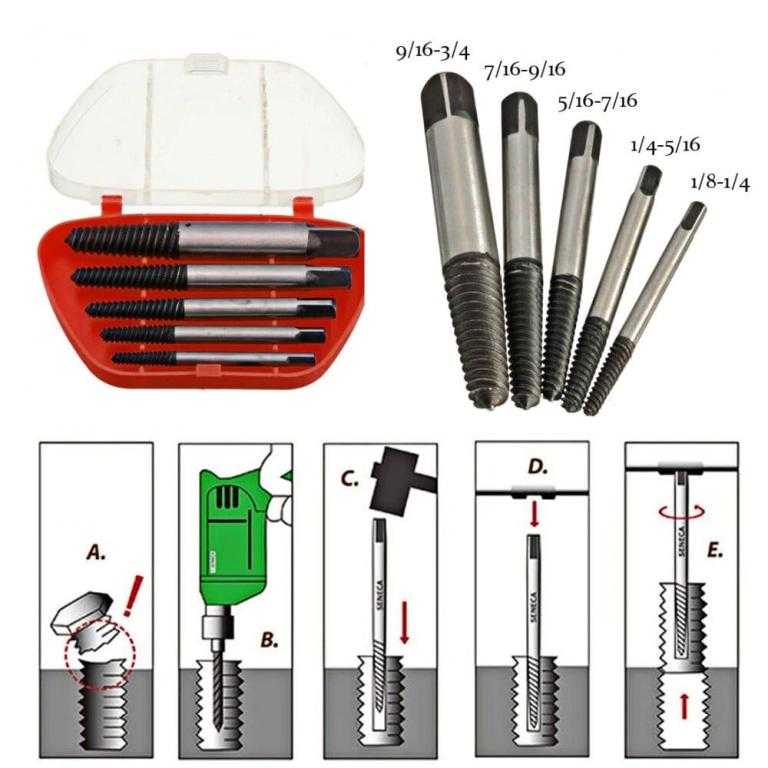

Рассмотрим последовательность действий, которые необходимо проделать, чтобы выкрутить сорванный болт при помощи экстрактора.

№1 Рассверливание остатков болта

Рекомендуется сделать втулку небольшой длины, с внешней части которой нарезать резьбу с шагом, равным резьбе отверстия, в которую закручивался сорванный болт

1

Вначале необходимо сделать отверстие в остатках сломанного болта. Это очень сложная операция, поскольку диаметр болта относительно небольшой. Кроме того, при сверлении нужно быть очень осторожным, чтобы не повредить резьбу.

При этом используются два сверла с разной формой наконечника – с тупым и острым углом

2

В центре втулки нужно проделать отверстие, достаточное для прохождения сверла, которое будет рассверливать остатки болта.

К сожалению, этот способ применим не всегда, поскольку для его реализации необходимо иметь под рукой токарный станок. Поэтому применяется другой метод.

Первое используется для выравнивания верхней части остатков болта, а второе – непосредственно для сверления отверстия под экстрактор. При этом диаметр сверла с наконечником, имеющим тупой угол, должен быть немногим меньше диаметра отверстия с резьбой. Диаметр второго сверла должен быть равен диаметру экстрактора.

№2 Закручивание экстрактора

Плоскогубцы использовать нежелательно, поскольку они приводят к «слизыванию» прямоугольного торца экстрактора

1

Дальше всё просто – в полученное отверстие закручивается экстрактор соответствующего диаметра

Это также следует делать осторожно, по возможности с малой скоростью. Нужно использовать правильный инструмент для закручивания экстрактора (метчик или специальную насадка на дрель с квадратным сечением), чтобы не испортить его крепление с противоположной стороны. В крайнем случае, можно к торцу экстрактора приварить гайку соответствующего размера, чтобы выкручивание болта сделать при помощи обычного ключа

В крайнем случае, можно к торцу экстрактора приварить гайку соответствующего размера, чтобы выкручивание болта сделать при помощи обычного ключа

2

Далее экстрактор закручивается в болт и вращается в нём до упора.

Дальнейшее вращение экстрактора приводит к выкручиванию остатков болта

Что нужно знать об экстракторах?

Грани экстракторов из мягких металлов быстро слизываются, и такой инструмент становится не пригодным для работы практически с первых минут.

Мягкие металлы в изготовлении инструментов чаще всего используют китайские серые производители, от этого цена на их продукцию еще ниже.

Не стоит гнаться за дешевизной, лучше один раз купить профессиональный инструмент из качественных материалов, который будет служить долгое время.

Поддельные экстракторы с ложной маркировкой нередко встречаются даже в специализированных магазинах, чтобы не обмануться требуйте у продавца сертификаты соответствия.

Покупать выгоднее наборы экстракторов, в комплект которых входят сразу несколько разных размеров инструмента, иногда дополнительно имеется вороток или специальная насадка под четырехгранник или под шестигранник.

Также бывают наборы, в комплектации которых имеется втулка-кондуктор, с помощью которой гораздо легче и проще просверлить отверстие в застрявшем метизе строго по центру.

Кроме того, наборы экстракторов уложены в специальные пеналы или кейсы, хранить и транспортировать инструмент в таких коробочках гораздо удобнее.

Вопросы и ответы

Что делать, если болт сильно застрял и не двигается даже после использования экстрактора?

В данном случае необходимо использовать другой инструмент, например, болгарку или дрель, чтобы высверлить болт, отрезать его или его головку.

Можно ли использовать экстрактор для болтов для извлечения других предметов, кроме болтов?

В некоторых случаях, экстракторы для болтов могут быть использованы для извлечения других предметов, таких как спицы, винты, гайки и т. д., но для этого необходимо выбрать соответствующий размер и тип экстрактора. Например, внешним экстрактором можно извлечь поврежденные гайки из материала.

Какие болты не получится выкрутить экстрактором?

К сожалению, не каждый болт поддается экстрактору. Если тело болта более твердое, чем материал экстракта, то вряд ли это получится реализовать (примером тому могут служить каленые болты в автомобилях).

Виды устройства

Существует три разных типа экстракторов для выкручивания застрявших крепёжных деталей, которые немного отличаются между собой способом эксплуатации.

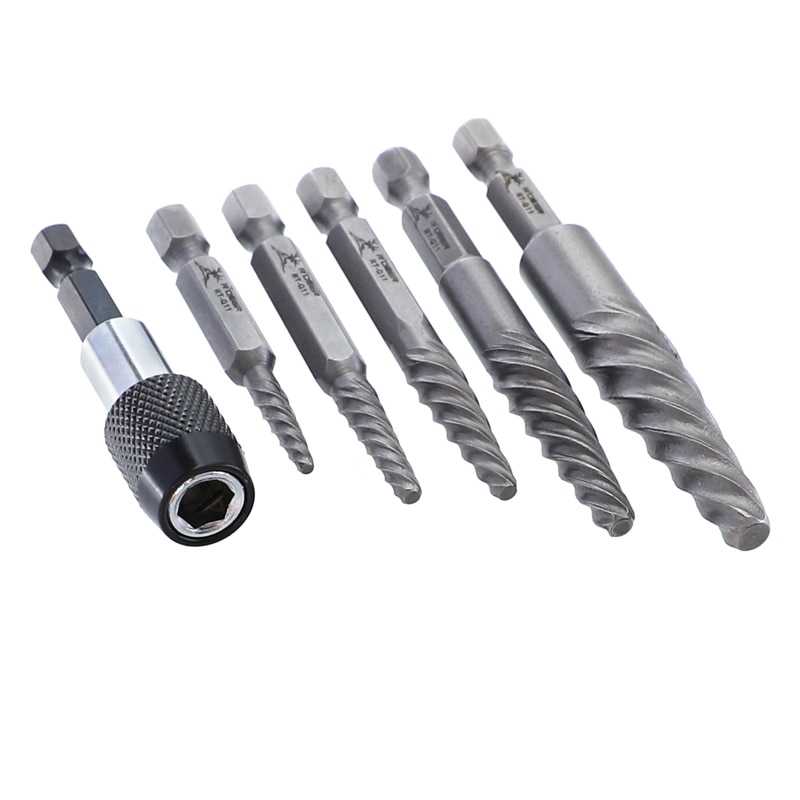

• Спиральные винтовые. Считаются самыми эффективными и надёжными для изъятия сломанных деталей. Отличаются конусообразной формой. На экстракторах такого вида имеется специальная резьба, разная с двух сторон. С правой стороны резьба предназначена для извлечения болтов и шпилек, у которых резьба расположена с левой стороны. А левая резьба на экстракторе необходима для извлечения деталей, у которых резьба находится с правой стороны. Данный инструмент работает особым образом: он не вбивается в поломанную деталь, а просто вкручивается в место, предварительно просверленное по центру застрявшего в предмете шурупа или болта. После того как экстрактор будет вкручен, он заклинивается, а затем спокойно выкручивается одновременно с крепёжным элементом. Чтобы вытащить застрявший болт, потребуется приложить немало усилий, поэтому в этом случае всегда применяется специальный инструмент — вороток, который необходим для качественного зажима и вращения некоторых слесарных инструментов и, в частности, предметов.
• Что касается экстракторов клиновидной формы, то они изготавливаются в виде конуса с небольшими гранями. Используется очень просто: инструмент требуется аккуратно вбить при помощи обычного молотка в заранее просверленное отверстие поломанной крепёжной детали. После того как устройство будет вбито, его нужно заклинить, после чего выкрутить при помощи гаечного ключа. Данный вид экстрактора очень прост в использовании, особых усилий для выкручивания застрявшего болта прилагать не требуется. Однако чтобы проделать работу качественно, экстрактор необходимо всегда вбивать точно по центру обломанной детали, иначе вытянуть её будет крайне проблематично. Более того, в процессе использования инструмента иногда могут возникать трудности с удалением уже выкрученного болта из самого устройства.
• И последний тип экстрактора — стержневой. Он имеет форму стержня с очень острыми гранями. Данное приспособление используется по такому же принципу, что и остальные два вида: вначале в центре детали просверливается небольшое отверстие, после чего в нём заклинивается само устройство. Процесс выкручивания детали производится с использованием подходящего гаечного ключа. Этот тип устройства обладает одним существенным недостатком: уже выкрученные с предмета крепёжные элементы крайне плохо достаются их самого инструмента.

Как видно, каждый тип приспособления имеет свои определённые особенности, которые обязательно следует учитывать при выборе инструмента.

Как правильно пользоваться?

Выкрутить с помощью экстрактора заклинивший болт не так уж сложно. Достаточно соблюдать определенный порядок выполнения работ. Для разметки поверхности металла в поврежденном болте нужно подготовить кернер и молоток

Важно строго соблюдать центровку изделия, уделить внимание его правильному позиционированию. Поставив метку, можно переходить к сверлению, диаметр будущего отверстия должен соответствовать размеру рабочей части экстрактора

При наличии комплекта инструментов справиться будет легче. Если его нет, можно просто использовать направляющую втулку, обеспечивающую центровку дрели. Работать необходимо аккуратно, без значительного заглубления сверла. Далее можно установить экстрактор, подбив его глубже при помощи киянки и молотка. Ввернуть инструмент глубже поможет, в зависимости от конструкции изделия, гаечный ключ или специальный вороток метчика.

Как только упор будет достигнут, можно приступать к следующему этапу — выкручиванию обломанного болта или застрявшей шпильки. Для этого совершается вращение инструмента по направлению оси

Важно соблюдать заданную центровку, при ее смещении возможна поломка экстрактора. После того как болт окажется вывернут, его аккуратно снимают, стараясь не повредить инструмент

С винтового экстрактора проще всего скрутить болт пассатижами или ключом. Это базовая, универсальная техника, но она может не подойти, если обломок метиза расположен нестандартно, в этом случае действовать следует индивидуально.

Сам экстрактор тоже следует подготовить к работе. Перед ее началом нужно совместить канавки метчика и направляющие инструмента, сдвинуть, пока не будет достигнут упор. После этого втулка смещается к поверхности детали. На хвостовой части экстрактора крепится разводной ключ или вороток. По завершению извлечения метиза с наконечника нужно снять его обломок — для этого используют тиски и вороток, вращая инструмент по часовой стрелке.

Самые распространенные сложности стоит рассмотреть более подробно.

• Болт сломан ниже плоскости. При таком расположении поврежденного метиза в углубление над ним в поверхности детали или изделия устанавливается втулка, соответствующая диаметру отверстия. После этого выполняется сверление на нужную глубину, при необходимости можно начинать с меньшего диаметра и постепенно увеличивать его. Далее можно вбивать или ввинчивать экстрактор.
• Обломок находится выше плоскости детали. Последовательность работ будет аналогичной — сначала устанавливается подходящая втулка, затем выполняется кернение или сверление. Экстрактор ставится только в подготовленное отверстие в теле болта, с достаточным заглублением.
• Слом на плоскости. Работа ведется в 2 этапа. Сначала извлекается верхняя часть сломанного метиза, затем все действия повторяются для оставшегося внутри отверстия элемента. Спешить не следует. Извлечь расколовшийся болт правильно поможет точная разметка, предварительное кернение, правильный выбор экстрактора для работы.

Существует ряд полезных приемов, позволяющих справиться с задачей по извлечению сломанного болта быстрее и эффективнее. Среди них — нагрев болта или шпильки в отверстии. Под влиянием теплового расширения металла дело пойдет быстрее. Если винтовая резьба сорвана, решить проблему может обычный шестигранник — ключ, надеваемый на торчащую над поверхностью часть метиза. Перед применением экстрактора будет полезно нанести смазку на поверхность болта. Прикипевший, проржавевший болт в соединении можно обработать ацетоном или другим растворителем, чтобы он легче отходил от стенок резьбы. Если это не помогает, метиз остается неподвижным, можно слегка накернить его, а затем подбить молотком. Прилагать силу нужно в нескольких точках — не менее 4 мест.

При работе с инструментом важно правильно выполнить его подбор. Например, клиновидные экстракторы не получится использовать на материалах повышенной хрупкости

Даже стальная деталь под ударной нагрузкой может деформироваться. Стержневые варианты универсальны, но редко попадаются в продаже. При работе со спирально-винтовыми экстракторами нужно обязательно предварительно высверлить отверстие, если такой возможности нет, стоит с самого начала выбрать другой тип инструмента для удаления поврежденных болтов.

О том, как правильно пользоваться экстракторами для выкручивания сломанных болтов, смотрите в следующем видео.

Эффективные способы выкручивания сорванного крепежа

Теперь рассмотрим, как без специальных стержней высверлить сломанный болт. Сорванную шпильку или болт можно вывинтить и без помощи экстракторов, но все зависит от ситуации. Если слом произошел уже на выходе из резьбы, и часть тела крепежа выступает над поверхностью, то можно попробовать докрутить его пассатижами, ключом или другими инструментами.

Есть несколько действенных способов удалить отломанную деталь. Предварительно нужно выполнить несколько подготовительных шагов:

• очистить рабочую поверхность от мусора, грязи;
• обработать резьбу машинным маслом или средством против ржавчины. Ослабить внутреннее напряжение можно посредством ударов молотка по обломку или нагревания его паяльником, если это возможно.

Если слом образовался над резьбовой поверхностью, то есть смысл опробовать два метода извлечения:

• Пассатижи и разводной ключ помогут убрать тело болта при условии, что резьба ослабла и она подвижна.
• Болгарка и пила по металлу используются для формирования поперечного надреза в торце метиза. В это отверстие вставляется отвертка и элемент выкручивается.
• Третий способ наиболее трудоемкий, но такой же эффективный. Потребуется сварочный аппарат. К поломанной детали подбирают болт со шляпкой приблизительно такого же диаметра. Сваркой его приваривают к обломку и без лишних усилий выкручивают старый крепеж.

Сложнее обстоят дела со сломом ниже поверхности. Чтобы выкрутить крепеж отверткой, понадобится дрель с тонким сверлом. Просверливают несколько отверстий, постепенно объединяя их в сплошной поперечный надрез. В него вставляют отвертку и пробуют вывернуть застрявший фрагмент.

Если болт сломался заподлицо с поверхностью, то можно попытаться высверлить его. Способ сложный и опасный, поскольку есть большая вероятность повредить резьбу.

Экстракторы для выкручивания сорванных шпилек и болтов являются наиболее удобным, безопасным и эффективным методом извлечения обломанных фрагментов крепежей. Инструменты продаются как наборами, так и в единичном экземпляре. Комплекты приобретать выгоднее, поскольку они универсальны и применяются в разных ситуациях. Наборы долговечные и надежные, поскольку производятся из хромванадиевой стали.

Предыдущая запись Фундаментные болты Следующая запись Достоинства и характеристики антивандальных болтов

Достоинства и недостатки различных экстракторов

Думаем, вы понимаете, что у каждого из рассмотренных нами «извлекателей» существует ряд положительных и отрицательных свойств. Чтобы минимизировать шанс того, что будет приобретён несоответствующий инструмент, лучше предварительно сопоставить все «за» и «против».

Тип экстрактора	Достоинства	Недостатки
Клиновидный	Невысокая стоимость	Неэффективный вариант при ограниченном рабочем пространстве
Простота конструкции	Нельзя использовать совместно с хрупкими марками стали
Долговечность	Сложно убрать с приспособления винт (шуруп) после извлечения
Стержневой	Не требуется предварительно делать отверстие	Нераспространённый формат на отечественном рынке
Позволяет откручивать болты в труднодоступных местах	Крайне трудоёмкая процедура удаления повреждённой резьбы с оборудования
Спиральный	Прочный металл, используемый при изготовлении	Всегда требуется предварительно подготовленный «вход»
Широкий ассортимент продукции	При высоких оборотах и неумелом обращении также может обломиться

Хотите надёжного результата? Отдавайте предпочтение победитовым сплавам ФОТО: newfrog-int.otzovy.ru

Способы откручивания болтов, шурупов, винтов со слизанными гранями

Если привычным способом не получилось открутить крепёжные элементы, у которых слизались грани, можно использовать один из нескольких проверенных вариантов.

Газовый ключ

Этот метод применяют при откручивании болтов, так как у них выступает головка, за которую можно ухватиться. Для этого:

1. Очищают головку болта.
2. Смазывают место соединения керосином или соляркой, хорошо помогает жидкость типа WD-40, и оставляют на 15–20 минут.
3. Откручивают болт. Делают это газовым ключом. С его помощью создаётся большое усилие и удаётся хорошо захватить даже круглую головку.

Недостаток такого способа в том, что не всегда есть возможность подобраться газовым ключом к нужному болту.

Нарезка новых граней

Если болт крупный, то при помощи болгарки на нём можно нарезать новые грани. Достаточно сделать их всего 4 и при помощи уже меньшего ключа открутить болт. Можно нарезать новые грани на болте напильником, но это сложнее и дольше. На головке винта или шурупа можно сделать прорез при помощи ножовки по металлу или болгарки.

На головке шурупа или винта можно сделать более глубокий надрез для отвёртки

Молоток и зубило или ударная отвёртка

Этот вариант больше подходит для слизанных гаек или достаточно крупных винтов. Зубило упирают в головку крепёжного элемента и, ударяя по нему молотком, постепенно проворачивают винт или гайку. Небольшие винты или шурупы можно открутить при помощи ударной отвёртки и молотка. После ослабления крепления работа выполняется уже обычной отвёрткой.

Ударной отвёрткой можно открутить небольшие винты или шурупы со слизанными шлицами

Жгут или кусок резины

В этом случае используют небольшую часть медицинского жгута или кусочек плотной резины. Выбранный материал укладывают сверху на головку винта или шурупа, после чего надавливают отвёрткой и постепенно его проворачивают. Наличие резины поможет увеличить трение и решить проблему.

Жгут укладывают между отвёрткой и головкой винта или шурупа

Экстрактор

Экстрактор — специальный инструмент, который используется для откручивания винтов, болтов или шурупов со слизанными или сломанными головками.

Экстрактор — инструмент для откручивания винтов, болтов или шурупов со слизанными или сломанными головками

Порядок его применения:

1. При помощи тонкого сверла в головке делают небольшое отверстие. В некоторых случаях экстрактор можно просто забивать в слизанный шлиц винта.
2. Подбирают экстрактор необходимого диаметра. Вбивают или вкручивают его в подготовленное отверстие. Это зависит от того, применяется обычный или винтовой инструмент.
3. Выкручивают болт.

Видео: откручивание слизанного винта при помощи экстрактора

Обычное или левостороннее сверло

В продаже есть левосторонние свёрла с вращением против часовой стрелки. Они улучшают центрирование инструмента и снижают нагрузку на сверло, что даёт более высокую производительность и точность сверления. Вставив такой инструмент в дрель, можно открутить винт или шуруп со слизанной головкой. Если левостороннего сверла нет, можно попробовать высверлить застрявший крепёж при помощи обычного. В этом случае надо брать сверло, диаметр которого меньше диаметра болта или винта

Действовать необходимо осторожно, чтобы не пришлось потом нарезать резьбу для нового крепежа

Сверло должно иметь диаметр меньше, чем у проблемного болта

Клей

К головке проблемного винта или шурупа при помощи эпоксидного клея или клея под названием «холодная сварка» фиксируют гайку соответствующего диаметра. После того как клей надёжно её закрепит, при помощи ключа проворачивают гайку и вместе с ней откручивают винт или шуруп.

При помощи клея к слизанной головке фиксируют гайку, а затем вместе с ней откручивают винт

Сварка

Если рядом есть сварочный аппарат, то зафиксировать на головке болта или винта новую гайку можно путём её приваривания. После этого его можно будет сразу открутить.

К проблемному болту или винту можно приварить новую гайку

1. Разогретый припой капают на головку крепёжного элемента со слизанными гранями.
2. Пока олово не застыло, в него вставляют отвёртку и ожидают несколько минут.
3. Откручивают проблемный винт и чистят жало отвёртки от припоя.

Назначение и принцип действия экстрактора

Иногда случается так, что винтовое крепление в силу разных причин повреждается, и без специальных приспособлений выкрутить крепеж не представляется возможным.

Сломаться может сам стержень крепления или отваливается его шляпка, также нередко слизываются грани шлица шляпки, так, что зацепиться не за что, в таких случаях для демонтажа винтовых крепежных элементов используют специально для этого предназначенные экстракторы.

Этот инструмент является незаменимым для извлечения обломанных болтов из места посадки, например, автослесари используют его для выкручивания шпилек из блока цилиндров, крепежа из головки блока цилиндров, из постели распредвала, из выпускного коллектора, для выкручивания поврежденных или прикипевших намертво колесных болтов из ступицы и других аналогичных случаев.

Также экстракторы можно использовать для извлечения саморезов, шурупов и дюбель-гвоздей, когда шлицы их шляпок слизаны.

С помощью экстракторов маленьких размеров очень удобно разбирать складные ножи и другие конструкционные устройства, где используется винтовые крепления.

Винтовое соединение может повредиться в самой неожиданной ситуации, и тогда быстро и без особых усилий извлечь сломанный крепеж без повреждения посадочного места можно только с использованием экстрактора.

Каждый вид этого инструмента имеет свой специфичный принцип действия, который будет наиболее подходящим и эффективным в определенных случаях.

Принцип действия клиновидного экстрактора

Нужно по центру сломанного болта или шпильки просверлить небольшое отверстие достаточной глубины, а затем вбить в него клин вывертки.

За счет углов инструмента происходит плотное зацепление, благодаря которому появляется возможность выкрутить сломанный стержень крепежа.

Далее с использованием обычных рожковых гаечных ключей или специальных метчикодержателей ухватившись за хвостовик вывертки, выкручиваем поврежденный метиз.

Принцип действия внутреннего резьбового экстрактора

Частично похож с предыдущим вариантом.

Здесь также в центре стержня сломанного крепежа высверливается отверстие, в которое ввинчивается вывертка, как правило, с левой резьбой, соответственно поворачиваем инструмент против часовой стрелки.

За счет того, что резьба выкрутки конусообразная она плотно входит в высверленное отверстие и заклинивает в нем.

Таким образом, происходит крепкое зацепление экстрактора за тело сломанного крепежа, и при дальнейших поворотах он выкручивается по своей резьбе.

Такой шурупоизвлекатель может пригодиться в самых непредсказуемых ситуациях, где используются винтовые крепления.

Принцип действия внешних экстракторов

Отличается тем, что его используют только в тех случаях, когда поврежденный крепеж достаточного диаметра и выступает из основания.

Чаще всего внешние вывертки используют, когда присутствует шляпка болта, но ее грани слизаны и обычным ключом зацепиться не за что.

Процесс фиксации с болтом, у которого зализаны грани головки, происходит снаружи, для этого подбирается экстрактор нужного размера, и молотком набивается на шляпку болта.

Внутри внешнего экстрактора имеются острые грани, которые впиваются в материал слизанной шляпки болта.

Таким образом, происходит зацепление, после чего выворачивается поврежденный крепеж.

Внешние экстракторы в основном используют для откручивания болтов, у шляпки которых слизаны грани и в аналогичных ситуациях.

Также наружным экстрактором можно откручивать и гайки с поврежденными гранями, но только в том случае, если есть возможность насадить вывертку на гайку.
