Deepcool DQ750ST 750W
Блок питания Deepcool DQ750ST 750W имеет классическую не модульную конструкцию, выполнен в прочном металлическом корпусе со стильным дизайном, оснащённый качественными электронными компонентами, а также мощным вентилятором с диаметром 120 мм с автоматической частотой вращения. По выходным электрическим параметрам данный блок питания полностью соответствует стандарту 80 PLUS Gold. Качество сборки отличное. На корпусе присутствует большое количество отверстий для обеспечения достаточного потока воздуха с целью охлаждения нагреваемых электронных компонент. Допускается работа в широком температурном диапазоне вплоть до +50°С, поэтому БП можно использовать в игровых ПК или мощных графических станциях.
Данный блок питания позволяет подключать следующие компьютерные комплектующие: 1xATX, 4xPCI-E, 5xSATA, 3xMolex. Показатели по токам достойные: по линии 12 В – 62 А, по 3,3 В и 5 В – 22 А. Качество используемых проводов и изоляции отличное. Розетки выполнены из прочного пластика с удобными фиксаторами в разъёмах.
Плюсы и минусы
Доступная стоимость;
Использование качественных электронных компонент при сборке;
Гибкие провода оптимальной длины;
Соответствие стандарту 80 PLUS Gold;
Активная защита от коротких замыканий, перегрузок и перенапряжений;
Наличие необходимого количества портов для подключения компьютерных комплектующих;
Качественная система охлаждения;
Богатая комплектация;
Широкий диапазон входных напряжений от 100 до 240 В;
Наличие тумблера выключения питания;
Стабильная работа при температурах окружающей среды до +50°С.
Не модульная конструкция;
Вентилятор на максимальных оборотах работает довольно шумно.
Рейтинг блоков питания
Мощность 10/10
Шумность 9/10
Охлаждение 10/10
Защита 10/10
Итого 9.8 Отличный блок питания, который можно устанавливать в рабочие и домашние ПК различного назначения. Оснащён всеми необходимыми для подключения портами, обеспечивает защиту по току и напряжению, сделан из качественных компонент.
MSI MPG A750GF
Модульный блок питания MSI MPG A750GF предназначен для установки в домашние и офисные компьютеры, где требуется обеспечить высокую стабильность и надёжность работы всех подключённых комплектующих. Корпус имеет стильный дизайн и удобное расположение разъёмов для подключения, а также оснащается выключателем, позволяющим полностью обесточить ПК, не отсоединяя питающий кабель. На корпусе имеется большое количество отверстий для обеспечения достаточного притока воздуха и охлаждения транзисторов и трансформаторов. Установлен 140 мм вентилятор с автоматической регулировкой частоты вращения в пределах до 2000 об/мин, обладающий оптимальным энергосбережением и сбалансированным уровнем шумности. Габаритные размеры корпуса 150х160х86 мм.
По качеству электропитания никаких нареканий нет, поскольку обеспечивается соответствие стандарту 80 PLUS Gold. Для подключения предусмотрены следующие разъёмы: 1xATX, 2xCPU 4+4 pin, 6xPCI-E, 8xSATA, 5xMolex.
Плюсы и минусы
Прочный металлический корпус;
Низкий уровень шума в работе;
Соответствие стандарту 80 PLUS Gold;
Высокое качество используемых компонент;
Богатый комплект поставки;
Стабильная работа при напряжении в сети в пределах 100-240 В;
Эффективная система охлаждения;
Активная защита от перегрузок, коротких замыканий и перенапряжений;
Оптимальные показатели по выходному току: по линии 3,3 В и 5 В – 22 А, по 12 В – 35 А;
Официальная гарантия от производителя 5 лет.
Коротковатые кабели для подключения видеокарты;
Жёсткие провода, которые сложно уложить нужным образом в корпусе компьютера.
Рейтинг блоков питания
Мощность 10/10
Шумность 10/10
Охлаждение 10/10
Защита 10/10
Итого 10 Данный блок питания обладает отличными сбалансированными электрическими параметрами, имеет модульную конструкцию, широкий набор разъёмов для подключения. Подойдёт для большинства типов компьютеров с различным размером корпусов.
Seasonic FOCUS Plus Gold 750W
Режимами вентилятора можно управлять вручную с помощью кнопки, расположенной рядом с кнопкой питания. Самый громкий звук вентилятора мы получили, когда он перешел в режим охлаждения – при нагрузке более 50% и значительном нагреве на максимуме. Seasonic Focus Plus обеспечивает надежную защиту от перенапряжения, пониженного напряжения и скачков напряжения. Мы порекомендуем этот блок питания всем, кто с ограниченным бюджетом ищет блок питания мощностью 750 Вт.
Коротко о товаре
| Форм-фактор | ATX |
| Мощность | 750 Вт |
| Стандарт эффективности | 80 PLUS Gold |
| Отстегивающиеся кабели | есть |
| Охлаждение | 1 вентилятор (120 мм + 120 мм, до 35 дБ) |
| Тип разъема для материнской платы | 24 pin |
| Диаметр вентилятора | 120 |
| Диаметр второго вентилятора |
120 |
| Максимальный уровень шума |
35 |
| Количество разъемов 4+4 pin CPU |
2 |
| Количество разъемов 6+2-pin PCI-E |
4 |
| Количество разъемов 15-pin SATA |
8 |
| Количество разъемов 4-pin Molex |
3 |
| Размеры (ВxШxГ) |
86x150x140 мм |
Лучшие бюджетные блоки питания до 500W
3. ExeGate UN400 400W
Блок питания ExeGate UN400 400W является надежным и стабильным источником питания для компьютерных систем. С помощью технологии активного PFC и высококачественных компонентов, он обеспечивает эффективность до 85%. Блок имеет входное напряжение 200-240 В, 50-60 Гц и поддерживает все современные видеокарты.
Система охлаждения основана на большом 120-миллиметровом вентиляторе с подшипником жидкостного типа, который гарантирует высокий воздушный поток и минимальный уровень шума. Блок также имеет защиту от перенапряжения, перегрузки, короткого замыкания и падения напряжения, что делает его безопасным для использования в любых условиях.
Компактный размер и невысокая мощность делают ExeGate UN400 идеальным решением для маленьких систем, таких как офисные компьютеры и мультимедийные центры.
Плюсы:
Компактный размер, не занимает много места в корпусе.
Достаточно мощный для средних компьютерных сборок.
Хорошее соотношение цена/качество.
Низкий уровень шума при работе блока питания.
Защита от перегрузки и короткого замыкания.
Минусы:
Не подходит для игровых компьютеров с высокими требованиями к мощности.
Не имеет модульного кабельного питания, что затрудняет установку в корпусе с небольшим пространством.
2. Powerman PM-400ATX 400W
Блок питания Powerman PM-400ATX 400W — это надежный и функциональный источник питания для компьютера. Он обеспечивает стабильную работу компонентов благодаря высокому КПД, равному 85%.
Мощность блока питания достигает 400 Вт, что позволяет использовать его для большинства современных компьютерных систем. PM-400ATX имеет активную систему охлаждения, включающую вентилятор диаметром 120 мм.
Это обеспечивает хорошую вентиляцию и защиту компонентов от перегрева. Блок питания поддерживает множество интерфейсов, включая 20+4-контактный разъем ATX, разъемы SATA и Molex, а также 4+4-контактный разъем CPU.
Плюсы:
Надежный и долговечный блок питания.
Подходит для средних и игровых компьютеров.
Имеет модульный кабельный набор, что упрощает установку и обслуживание.
Высокая эффективность работы блока питания.
Защита от перегрузки и короткого замыкания.
Минусы:
Высокий уровень шума при работе блока питания.
Немного дороже, чем другие блоки питания с такой же мощностью.
1. CROWN MICRO CM-PS500
Блок питания CROWN MICRO CM-PS500 — надежное и эффективное устройство для компьютера, который обеспечивает стабильное питание для всех компонентов. Модель имеет мощность 500 Вт и оснащена вентилятором для охлаждения. Блок питания соответствует стандартам ATX12V 2.2 и EPS12V 2.91 и обеспечивает защиту от перегрузки, короткого замыкания, перенапряжения и перегрева.
Кроме того, блок питания имеет высокую эффективность до 85%, что позволяет снизить потребление электроэнергии и сохранить энергоресурсы. Благодаря малому уровню шума и эффективной системе охлаждения, блок питания CROWN MICRO CM-PS500 обеспечивает тихую работу системы.
Видеообзор
Плюсы:
Высокая мощность, подходит для мощных игровых компьютеров.
Имеет модульный кабельный набор, что упрощает установку и обслуживание.
Высокая эффективность работы блока питания.
Защита от перегрузки и короткого замыкания.
Малый уровень шума при работе блока питания.
Минусы:
Большой размер, может затруднить установку в некоторые корпуса.
Немного дороже, чем другие блоки питания с такой же мощностью.
Как выбрать блок питания?
Критерии выбора блока питания:
- Габариты. Блоки питания имеют различный форм-фактор. Форматы CFX, TFX, SFX — для компактных компьютеров, ATX — для стандартных.
- Производитель. На рынке присутствует множество китайских блоков питания. Их главным преимуществом считается низкая стоимость. Если же требуется долговечность и качество, лучше отдать предпочтение «be quiet», «Thermaltake», «DeepCool», «Corsair» и «ZALMAN».
- Сила тока. Как правило, напряжение через блок питания подаётся по нескольким линиям — 3,3 В, 5 В и 12 В. Первые две снабжают питанием жёсткие диски, оперативную память, материнскую плату, SATA и PCI. Линия 12 В подаёт питание на видеокарту и чипсет.
- Мощность. Ключевая характеристика. Для сборки игрового ПК лучше отдать предпочтение блоку мощностью 700-800 Вт.
- Разъёмы. Блоки питания оснащены стандартизированными кабелями и портами. Тем не менее, стоит убедиться, что в необходимые разъёмы таки имеются в наличии. К примеру, для видеокарты нужен 6-8-пиновый кабель, а для материнской платы — 24-пиновый.
Схемотехника
Блоки питания отличаются по схемотехнике, но имеются и однотипные элементы.
Младшая модель Elite сделана на основе двухтактного прямоходового преобразователя и DC-DC преобразователей во вторичной цепи.
Старшие модели — на основе полумостового резонансного преобразователя LLC, синхронного выпрямителя линии +12 В и преобразователей DC-DC вторичных линий.

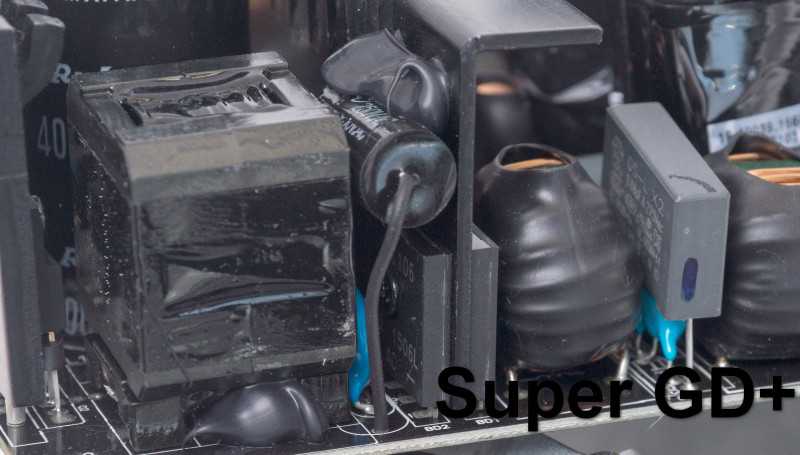

На входе у всех моделей полноценный EMI-фильтр: набор из пары дросселей, Y и X конденсаторов, непосредственно на одном из них находится схема из ИС и резисторов, разряжающая конденсаторы. Для защиты самого БП имеется предохранитель и варистор.

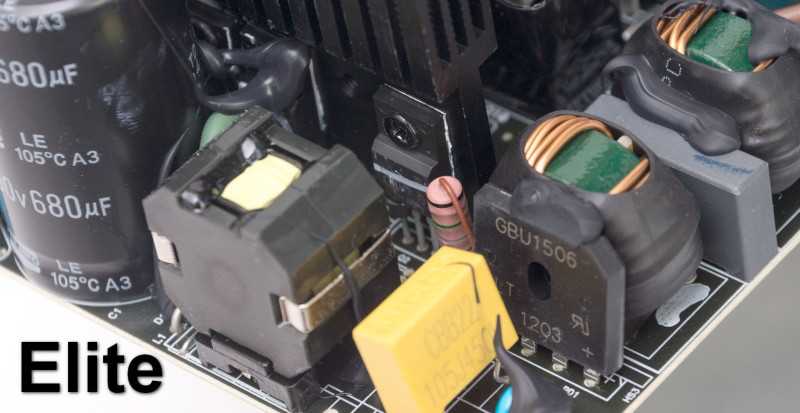

Диодная сборка выпрямления входного напряжения у модели Elite — GBU1506 без радиатора.
У двух других моделей по две идентичных диодных сборки с собственными радиаторами.
У модели Elite на радиаторе мы видим силовые элементы APFC преобразователя: диод и один мосфет 60R18P7.
Здесь же два мосфета полумостового преобразователя GPT18N50. На краю платы расположен контроллер CM6800UX.
На модели Performance GD APFC преобразователь на двух транзисторах 60R12P7 и одном диоде. На Super GD+ — два транзистора TK16A60W и диод UJ3D06506TS.
Разница в количестве транзисторов APFC преобразователя повлияла на диапазон входных напряжений: у младшей модели — 200-240 В, у старших — 100-240 В.
У Performance GD полумостовой преобразователь на двух транзисторах 60R18, контроллер на отдельной вертикальной плате – infineon ICE3PGS01.
У Super GD+ два TK16A60W на собственном радиаторе. На отдельной вертикальной плате идентичный контроллер 3PGS01. Здесь же еще один программируемый контроллер STC15W408AS и супервизор PS224.

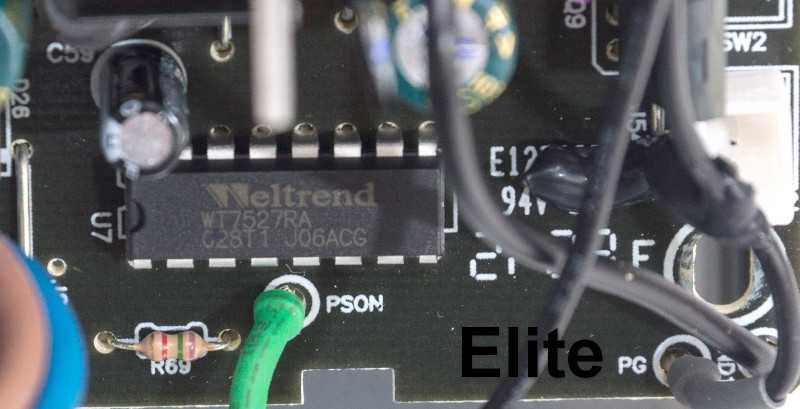

За все виды защиты у Elite отвечает супервизор WT7527RA.

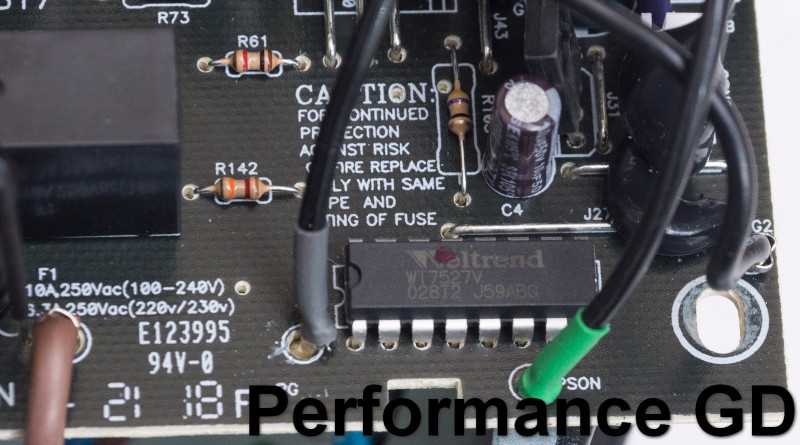

А у Performance GD — WT7527V.
Значительное отличие «бронзовой» модели от «золотых» — в высоковольтных конденсаторах:
у Elite стоит тайваньский Teapo на 400 В, 680 мФ, 105°С;
у Performance GD и Super GD+ — японский Rubicon 400 В, 680 мФ, 105°С.

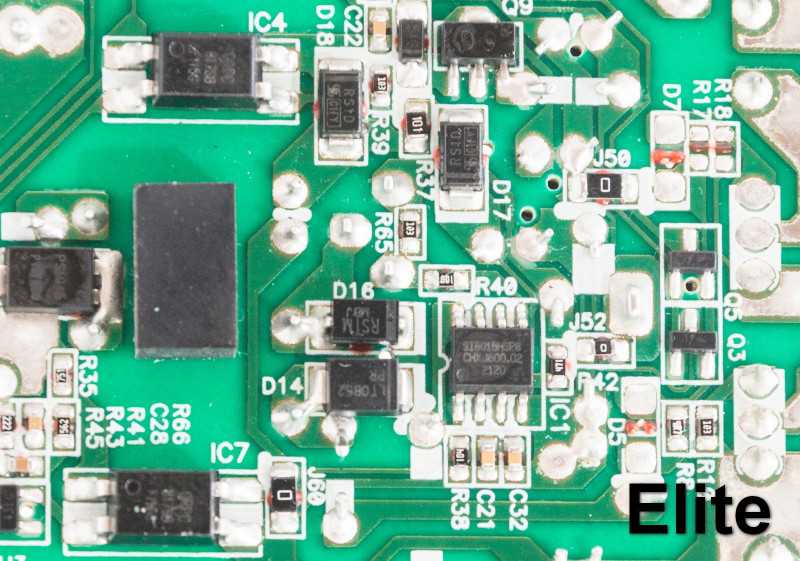

Контроллер дежурного питания Si8016HSP8 у модели Elite распаян с обратной стороны платы.
У Performance GD он также с обратной стороны, но маркировка не читается. Модель Super GD+ использует контроллер LD7913JGM6.
Синхронный выпрямитель линии +12 В у блока питания Elite на основе четырех транзисторов MRFE6VP8600H, размещенных на массивном радиаторе.
У Performance GD и Super GD+ транзисторы распаяны с обратной стороны платы и охлаждаются серебристыми радиаторами с внешней стороны платы.
Обе модели имеют шесть мосфетов Infineon 027N04LS.
Рядом находится контроллер CM6901X: у Super GD+ с обратной стороны платы, у Performance GD рядом с радиатором на вертикальной плате.
DC-DC преобразователи на отдельных платах:

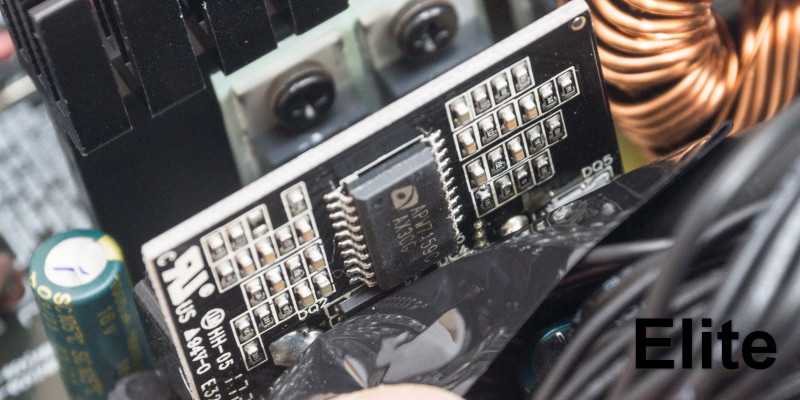

у Elite по два мосфета 09096NS на канал и контроллер APW7159C;
у Performance GD также по два мосфета 09096NS и контроллер AT8852ZSPD;
у Super GD+ по три мосфета RA12B и контроллер uP3861P.
Фильтрация помех на выходах в моделях Elite и Performance GD осуществляется за счет полимерных и электролитических конденсаторов от Teapo.

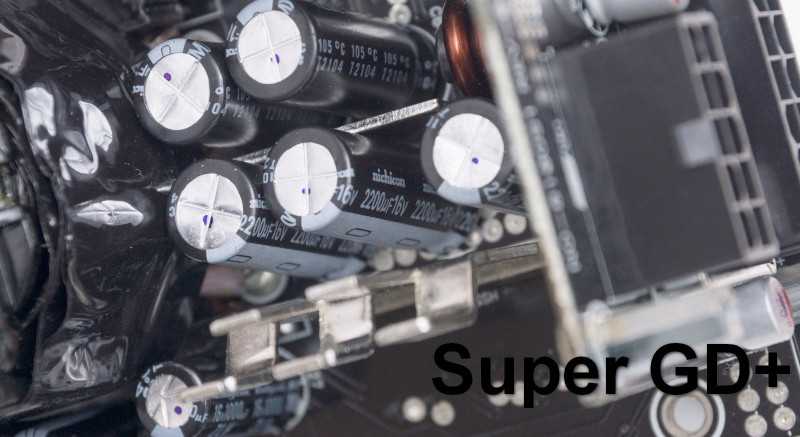

В модели Super GD+ используются японские конденсаторы nichicon.
На модульной плате распаяны еще семь твердотельных конденсаторов.

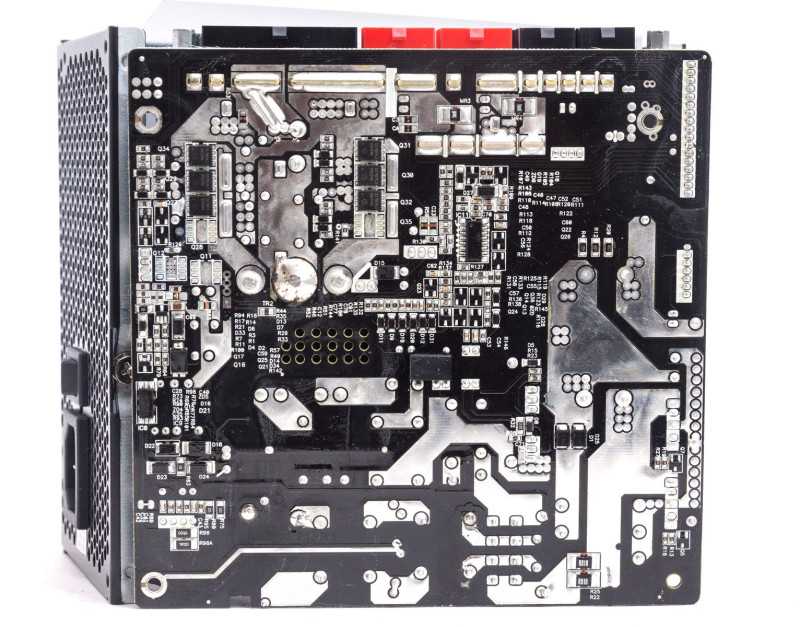

Пайка с обратной стороны платы у всех моделей выполнена качественно, аккуратно.
Имеются следы неотмытого флюса, но это не критично.
Лучшие блоки питания для компьютеров до 1000 Вт
Полноценные игровые ПК или компьютеры для работы с графикой должны иметь мощный блок питания, в котором есть необходимые средства защиты от перепадов напряжения. Лучшими в категории от 750 до 1000 Вт могут считаться 3 следующих модели.
AeroCool Strike-X 800W
Это старшая модель в серии Strike-X, изготовленная в соответствии с современным стандартом 80 Plus Silver. В нее встроен тихий кулер Young Lin DFS132512 на 140 мм. Он практически бесшумный, но не может развивать скорость более 1500 об/мин. Недостаток скорости вращения компенсирован конструкцией, которая заставляет расходиться воздух на 3 ребра блока и охлаждать его. При высокой нагрузке подобная особенность приводит к появлению шума (после 1300 об/мин).
Плюсы
- не создает шума во время работы;
- богатая комплектация;
- игровой дизайн, сочетающий черный и красный цвета;
- эффективная защита от перепадов;
- длинные кабели.
Минусы
- 85% реальной мощности от заявленной;
- требует частого обслуживания (удаления пыли).
AeroCool Strike-X 800W
Chieftec APS-850CB 850W
Лучший блок питания в своей нише, выполненный в привычном формате PSII. За обеспечение охлаждения отвечает кулер на 135 мм, разгоняющийся до 1800 об/мин. Его достаточно для рассеивания тепла даже при высокой нагрузке. Значительный плюс модели – наличие всех распространенных технологий защиты: UVP, OVP, SCP, OPP, OCP, OTP, AFC. Производитель сообщает, что блок питания рассчитан на 100 000 часов работы и даже больше.
Плюсы
- продвинутые защиты от перегрева и напряжения;
- большой ассортимент разъемов;
- автоматическая регулировка оборотов кулера;
- бесшумная работа;
- отстегивающиеся провода.
Минусы
- КПД мог быть выше, по замерам он около 85-90%;
- изготовлен по стандарту «Bronze».
Chieftec APS-850CB 850W
Sea Sonic Electronics PRIME Platinum 1000W
Это одна из моделей, получивших один из лучших сертификатов «платина», то есть его КПД – около 94%. Совершенно модульная конструкция и способность по 12V линии передавать до 83 А делают устройство лучшим в своей категории. БП позволяет одновременно подключать 2 процессора по 4+4 pin и до 6 видеокарт. На его основе можно собрать игровой компьютер, способный тянуть игры в 4k-разрешении со 60-100 fps.
Плюсы
- отличный КПД;
- практически беззвучная работа;
- отстегивающиеся кабели;
- в основе лучшие комплектующие;
- безотказность аппарата.
Минусы
- низкая устойчивость к кратковременному исчезновению питания;
- жесткие кабели, которые сложно укладывать.
Sea Sonic Electronics PRIME Platinum 1000W
Недорогие блоки питания
Первая часть топа блоков питания для ПК 2021 года – это самые недорогие устройства на рынке, которые придутся по душе тем, кто ограничен в средствах.
Ginzzu PC600 600W
Этот блок питания выполнен в форм-факторе ATX 2.3 имеет удлинительные соединительные шнуры с красной оплеткой и полноценный набор защитных функций. Он оборудован 14-сантиметровым вентилятором с возможностью регулировки скорости вращения. КПД модели более 80%, есть корректировка мощности APFC. Блок питания модульный, все кабели питания съемные. Мощность – 600 Вт.
Достоинства:
- большой набор интерфейсов;
- кабели с оплеткой;
- высокий КПД;
- много уровней защиты.
Недостатки:
шумный.

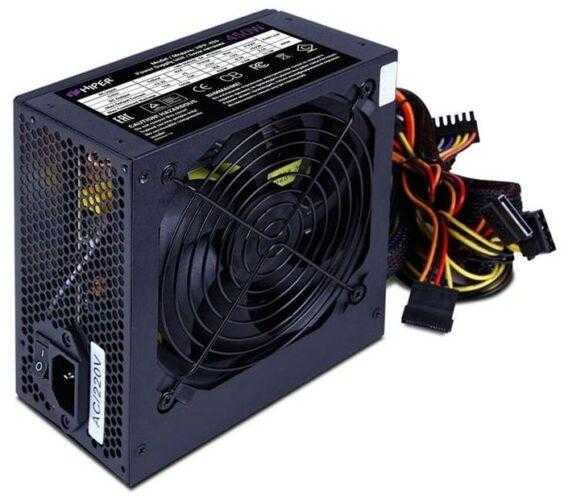

HIPER HPP-450
В лучшие бюджетные блоки питания для ПК входит ATX модель с мощностью 450 Вт и активным охлаждением. Вентилятор здесь установлен 120 мм. Модель защищена от перегрузок, замыкания, перенапряжения. КПД выше 80%.
Достоинства:
- тихая работа;
- длинные провода;
- хороший уровень защиты.
Недостатки:
провода жестковаты, неудобно прокладывать в ПК.

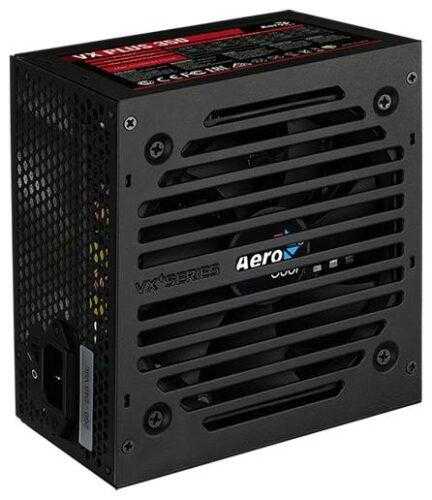

AeroCool VX Plus 350W
ATX вентилятор с мощностью 350 Вт и активным охлаждением посредством вентилятора диаметром 120 мм. Разъемы представлены стандартным набором. Устройство имеет защиту от перенапряжения, перегрузки, короткого замыкания.
Достоинства:
- доступный;
- тихо работает;
- простота установки;
- длинные кабели.
Недостатки:
невысокая мощность.
Какой блок питания лучше для профессиональных и геймерских ПК от 1000 Вт?
Потребность в блоках питания свыше 1000 Вт возникает только на ПК профессиональных геймеров или рабочих станциях с огромными потоками данных для обработки и массивами видеокарт, накопителей и т. п. Тем же, кто желает подобрать себе лучший компьютер, стоит купить один из следующих БП.
ASUS ROG-THOR-1200P 1200W
Представитель игровой серии Republic of Gamers от ASUS имеет привлекательный дизайн и мощную начинку. В надежности БП не позволяет усомниться десятилетняя гарантия. Сертификат 80 PLUS Platinum указывает на то, что КПД модели около 94%. Изготовлено устройство на базе модульной конструкции с обилием длинных проводов. На корпусе есть кнопка для переключения между пассивным и активным вариантом охлаждения. Текущая мощность устройства вынесена на отдельный экран.
Плюсы
- поддержка экосистемы освещения ASUS Aura Sync;
- предустановленная OLED-панель;
- запатентованный кулер Wing-Blade, увеличивающий срок работы устройства;
- увеличенные вдвое ROG-радиаторы;
- японские конденсаторы обеспечивают высокий КПД.
Минусы
- OLED-экран часто оказывается направленным в неправильную сторону;
- нужно устанавливать кулером вверх.
ASUS ROG-THOR-1200P 1200W
Super Flower Leadex Platinum 1600W
Фирменный блок питания с сертификатом «Platinum» представлен на рынке с мощностью от 800 до 2000 W. Даже самым мощным ПК будет достаточно 1600 W (за редким исключением). Особенность модели заключается в нехарактерном расположении внутренних комплектующих. Несмотря на оригинальность конструкции, качество сборки остается на высшем уровне. Модульный тип устройства позволяет подключать до 5 устройств по SATA, до 9 видеокарт и 2 процессора.
Плюсы
- режим ЕСО для быстрого охлаждения;
- качественный кулер;
- используются исключительно качественные японские конденсаторы;
- с легкостью тянет крупные фермы по 8 производительных видеокарт;
- выдерживает пиковые нагрузки до 2200 Ватт.
Минусы
- создает довольно много шума (даже не на максимальных оборотах);
- крупные размеры, нужен специальный корпус.
Super Flower Leadex Platinum 1600W
Если нужен лучший блок питания, стоит остановить выбор на одной из предложенных моделей. Любой читатель найдет устройство для себя, ведь рейтинг затрагивает разные мощности. Все блоки питания достаточно мощные, надежные и качественные для своих ценовых ниш.
Как выбрать блок питания в соотношении цена/качество?
При выборе блока питания пользователю следует обратить внимание на следующие технические характеристики устройства:
Мощность. Подбирать блок питания необходимо в зависимости от того сколько электроэнергии будут потреблять процессор и видеокарта в составе компьютерной системы. Но эта величина должна быть больше, так как к компьютеру подключаются и другие элементы, а также запас потребуется при апгрейде ПК. Для предварительного расчета необходимой мощности используются специализированные калькуляторы. Например, воспользоваться такой программой можно на официальном сайте производителя блоков питания be quiet! Обычно блоки питания на 400 Вт используются для бюджетных сборок офисных компьютеров, 500–600 Вт — для недорогих игровых компьютеров, 700–750 Вт — для мощных профессиональных и игровых компьютеров.
Форм-фактор. Он влияет на то в какой корпус поместится блок питания. Наиболее распространены сейчас устройства с форм-фактором ATX. Они отличаются компактными габаритами и наличием активного охлаждения. Значительно реже встречаются блоки питания с форм-факторами SFX, TFX и Flex-ATX.
Сертификат энергоэффективности. Всего существует шесть таких сертификатов: 80 Plus, 80 Plus Bronze, 80 Plus Silver, 80 Plus Gold, 80 Plus Platinum, 80 Plus Titanium. Самый первый считается наименее эффективным, последний — максимально эффективным
Однако если у блока питания вовсе нет сертификата, то лучше его не приобретать, а обратить внимание на устройства с сертификацией. Так как такие блоки питания теряют меньше энергии и более устойчивы к перегреву.
Коннекторы
Коннекторами называют кабеля, при помощи которых к блоку питания подключается материнская плата (20 или 24-pin), процессор (4 или 8-pin), видеокарта (6 или 8-pin), накопитель (15-pin SATA), вентилятор и подсветка (4-pin MOLEX). Коннекторы могут быть встроенными или иметь съемную (модульную) конструкцию.
Система охлаждения. Желательно, чтобы блок питания имел активную систему охлаждения хотя бы с одним вентилятором, диаметр которого варьируется в диапазоне 12–14 см. Вентилятор предотвратит перегрев компонентов блока питания и позволит ему функционировать более стабильно.
На что обратить внимание при выборе блока питания для компьютера
Выбирая блок питания, очень легко ошибиться — их много, а характеристики моделей не на слуху. Новичок, задавшийся целью поменять БП в своём системном блоке, будет поставлен в тупик разнообразием в ценах и характеристиках
Лучшим вариантом будет обратить внимание на отдельные характеристики, а затем отобрать устройства с наилучшим соотношением этих параметров, приемлемой ценой и высокой надёжностью
Выбираем блок питания правильно
Форм-фактор
Проще говоря, это внешний вид и параметры габаритов устройства, которые позволяют установить его в стандартный системный блок. Рядовой пользователь вряд ли столкнётся с каким-либо иным форматом, кроме ATX. Правда, менее распространённые системные блоки форматов microATX или иные требуют особого форм-фактора вроде SFX, TFX или Flex, поэтому обладателю мало распространённых типов нужно уточнить спецификацию своего корпуса.
При этом любой ATX может быть установлен как вверху, так и внизу системного блока, в зависимости от конфигурации последнего.
Мощность
Для обычного юзера эта характеристика — самая показательная. Мысль идёт по пути «чем мощнее — тем лучше». Однако на практике это верно далеко не всегда. Например, явным перерасходом средств будет покупка целого комплекта мощных БП для офисных машин, которые никогда не потребуют больше 300 — 350 Вт, да и то в пиковой загрузке. Вообще компьютеры без дискретной видеокарты потребляют не слишком много, даже при наличии мощного процессора.
Средний уровень домашнего компьютера — когда к просмотру интернета и виде в хорошем качестве добавляется периодическая игра в игры на средних настройках, уже потребует около 500 Вт выходной мощности. При этом нужно отдавать себе отчёт в том, что бюджетные БП обычно имеют просадку по вольтажу при работе под нагрузкой, то есть в реальности будут выдавать на несколько десятых вольта и десятков ватт меньше, чем номинально указано на упаковке.
Геймерские машины характеризуются высоким энергопотреблением. Помимо основных комплектующих электричество потребляет мощная воздушная, а иногда и водяная система охлаждения. Здесь лучше остановиться на значениях в 750 — 1200 Вт.
Наличие разъёмов и длина проводов

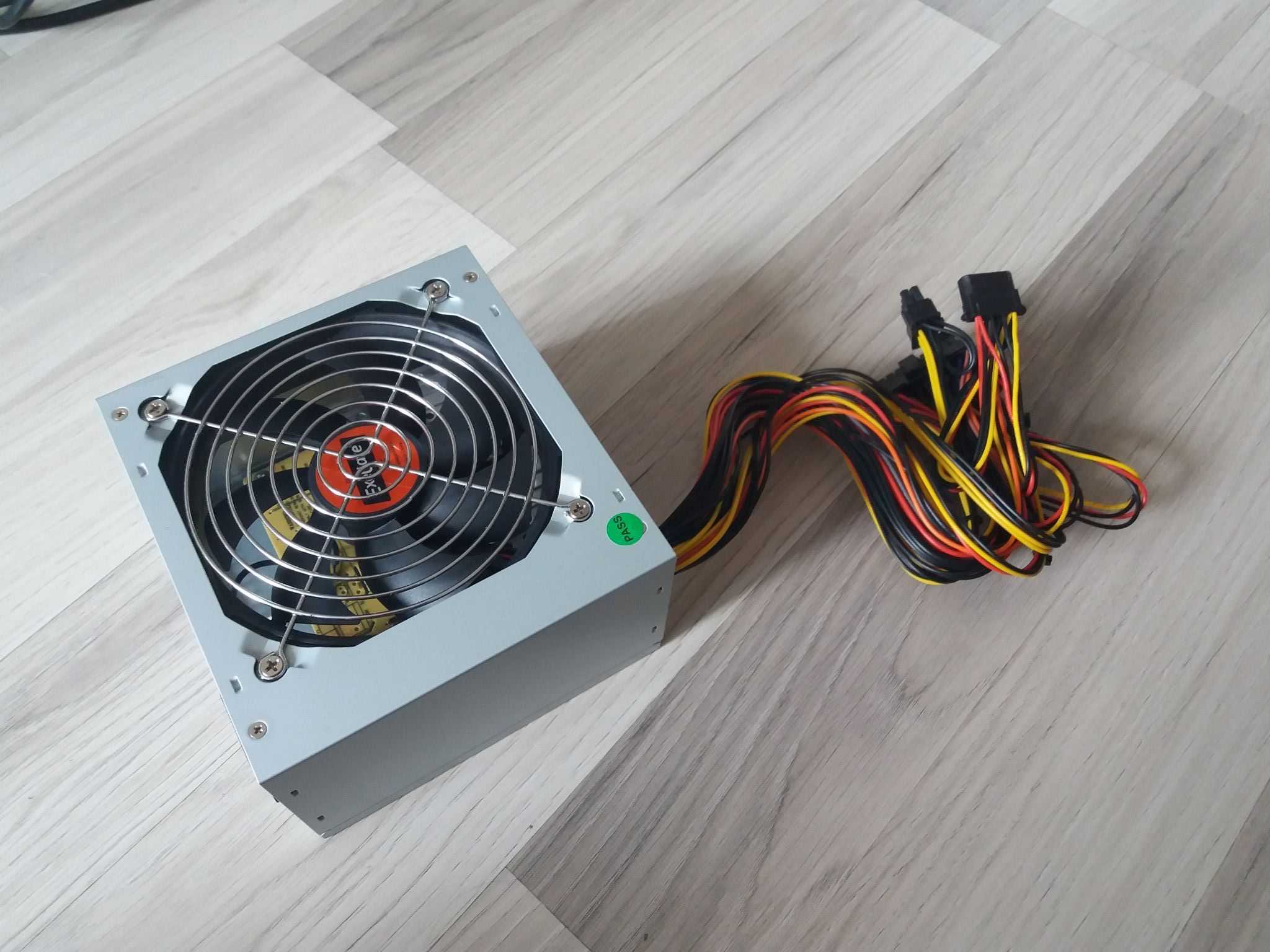

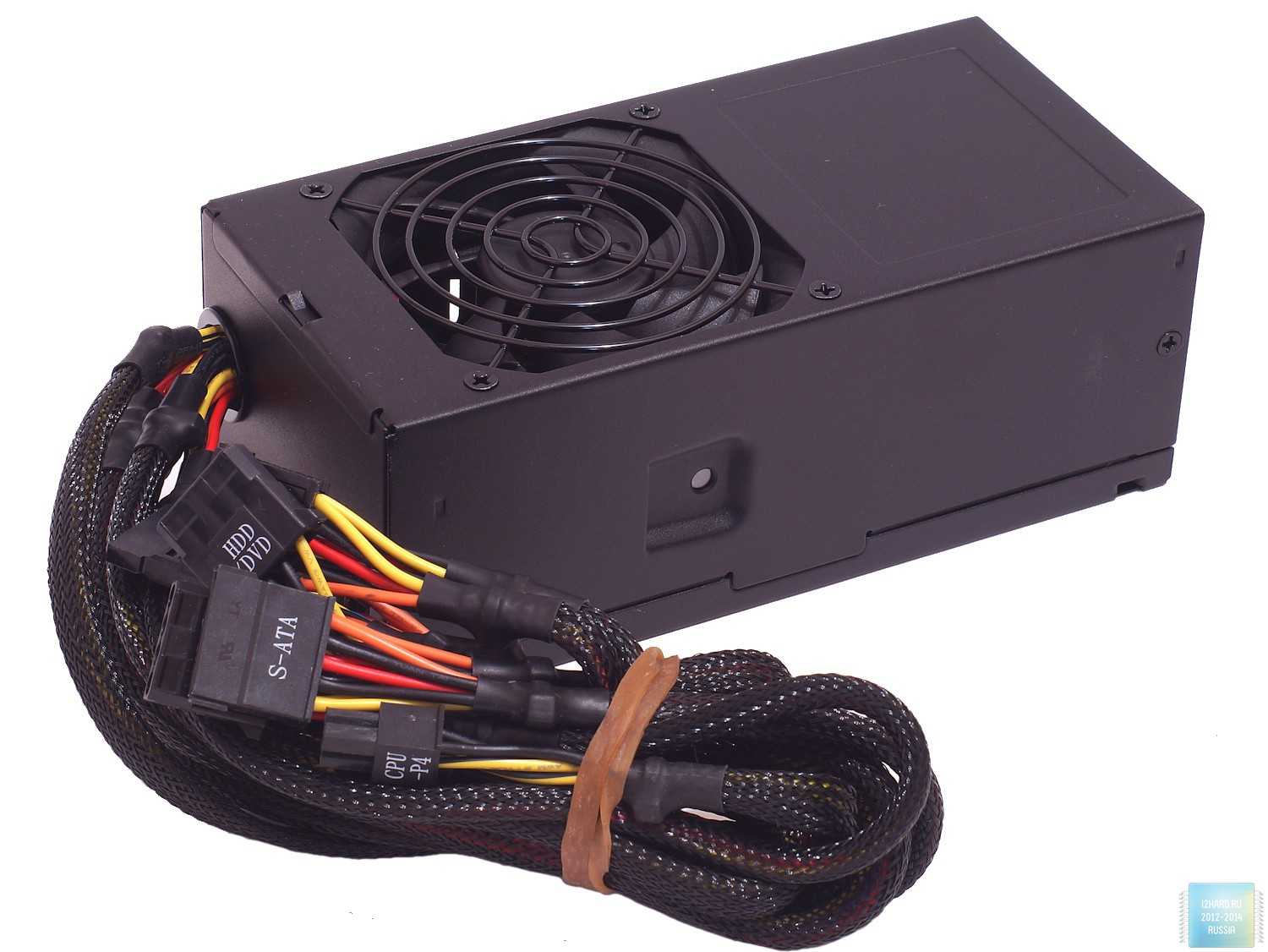

Из блока питания выходит целый пучок разноцветных (в более дорогих вариантах в монохромной оплётке) кабелей,которые оканчиваются стандартными разъёмами. Средний блок питания обязательно должен иметь подключения к материнской плате, процессору, паре видеокарт, жёстким дискам, а также другим платам и аксессуарам, набор которых зависит от конкретного системного блока.
| Стандартные разъёмы блока питания | ||
| ATX | 24 pin | Материнская плата |
| CPU | 4 + 4 pin | Процессор |
| PCI-E | 6 + 2 pin | Видеокарта, звуковая карта |
| SATA | 15 pin | Жёсткий диск |
| IDE (Molex) | 4 pin | Вентиляторы, старые дисководы и жёсткие диски |
| Floppy | 4 pin | Дисковод для дискет, встречаются всё реже |
Принципы работы блоков питания и их основные узлы — ITC
Вентилятор

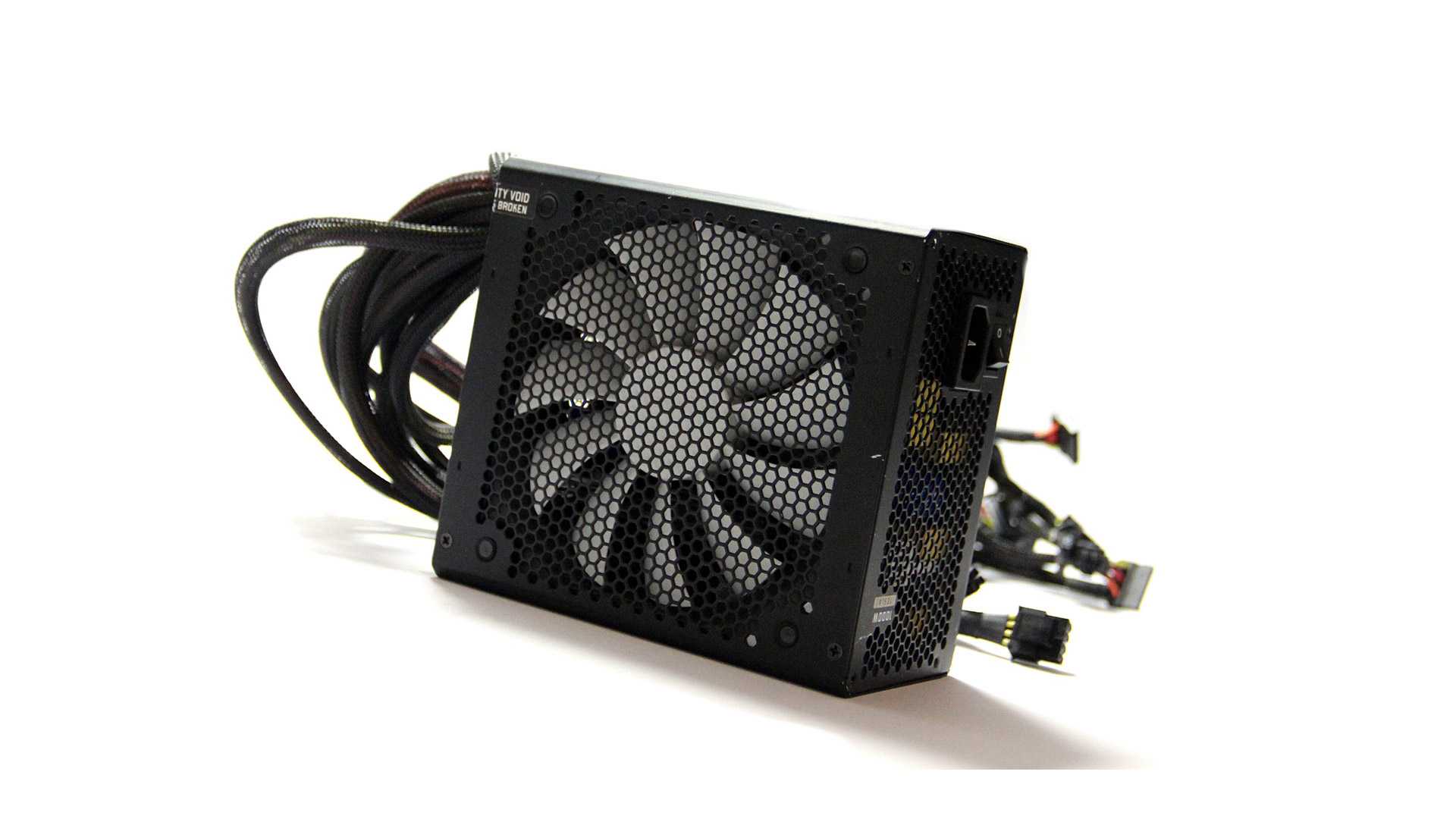

Часто его называют кулером на английский манер. В большинстве БП ставится вентилятор диаметром 120 мм. Он обеспечивает нужный уровень охлаждения микросхем и импульсных модулей или трансформаторов, обдувая их воздухом, всасываемым извне. В компактных адаптерах начального уровня применяют 80-мм кулеры. Иногда их приходится ставить два, чтобы достичь нужных параметров. В мощных блоках питания ставят один вентилятор от 135 до 140 мм. Вторым важным показателем является уровень производимого шума. Обычно чем больше крыльчатка, тем медленнее работает электромотор, понижая громкость при эксплуатации.
КПД
Этот параметр обозначает, насколько эффективно устройство расходует потребляемую энергию, а какой процент уходит просто на разогрев. Некоторые производители добровольно проходят процедуру сертификации, которая имеет название 80+. Уровни разнятся от нулевого до премиального Titanium, впрочем, Bronze — это уже хорошо.
| Уровни сертификации 80 plus | |
| Bronze | Свидетельствует о том, что КПД по крайней мере не меньше 80 % |
| Silver | Средние по стоимости БП с нормальным КПД |
| Gold | Хороший показатель ставится на игровые БП мощностью от 500 Вт |
| Platinum | Отличный уровень, устройство греется минимально, высокое качество выходного напряжения |
| Titanium | Максимальный ранг, вентилятор включается в крайнем случае, для большинства задач хватает пассивного охлаждения |
Упаковка и комплектация
Коробка с блоком питания Elite из рассматриваемой нами серии оформлена достаточно скромно, основной цвет синий. Упаковки от двух других моделей оформлены в темные тона с золотистыми шрифтами. На лицевой стороне коробки с Performance GD нарисован автомобиль (интересно, что бы это значило?)
С обратной стороны всех коробок указаны основные особенности и их преимущества. На одной из граней приводятся нагрузочные характеристики и перечислены коннекторы.
В комплекте идет бумажный мануал, винты крепления, а также наклейки с логотипом бренда. У моделей с сертификатом 80 Plus Gold имеются пластиковые стяжки.
