Типы hdmi

Дорогой или дешевый кабель? Почему?

Теория это, конечно, хорошо, но Вашей видеокарте или монитору она по барабану, ведь ей нужен реальный кабель, который можно взять и подключить. И вот тут начинаются различные ухищрения со стороны производителей, дабы вытянуть побольше денежных средств из карманов доверчивых пользователей. Мы же Вам всегда говорим: «Доверяй, но разбирайся сам!».

Думаю, что в ходе прочтения статьи, до сего момента у Вас возник вопрос: если HDMI – это некий стандарт, то разве сие не означает, что все подобные кабели должны эффективно выполнять одну и ту же работу по передаче сигнала независимо от их стоимости?

И, если таки в спецификации указано, что это кабель стандарта 1.4, то значит он должен удовлетворять своим требованиям и техническим характеристикам паспорта вообще независимо от цены, т.е

не очень таки важно, стоит он 100, 250 или 1000 рублей

Что ж, вопрос вполне резонный и чтобы ответить на него, капнем немного вглубь и вбок

HDMI работает с цифровыми сигналами и, следовательно, между соединенными кабелем двумя устройствами «путешествует» только последовательность из нулей и единиц (и, так сказать, ничего более). А это значит, что если кабель не «битый» и выполнен по стандарту, то, по логике, он должен передать точно такой же сигнал, какой получил на приемном конце.

Тогда в чем подвох? Почему существует HDMI кабель сверхдорогой с различными напылениями (золотыми и т.п.), дополнительными обмотками, экранами и прочими штуками Что, дурят нас таки? Сейчас узнаем.

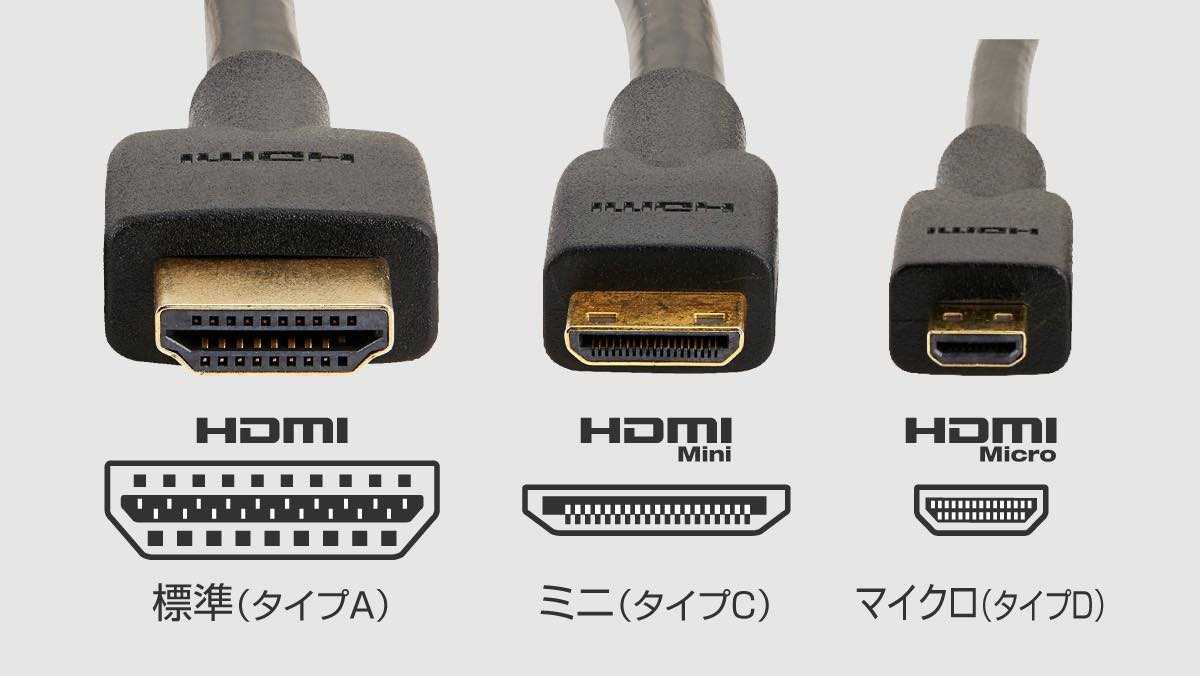

Виды разъемов HDMI

Сегодня в продаже можно найти самые разные кабели. Их размер может варьироваться от стандартного до маленького (mini).

Некоторые могут иметь 1 стандартный выход (А), а второй микро (С). Такие, например, используют, чтобы подключать мобильные телефоны, фотокамеры и другую малогабаритную технику к ноутбуку или телевизору. Их размер абсолютно не отражается на скорости передачи аудио или видео.

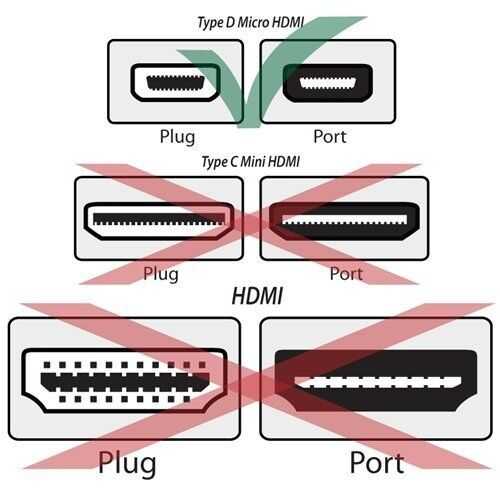

Виды разъемов:

Type A — это стандартный размер разъема, встречается в технике с крупными габаритами.
Type D и C — уменьшенные версии HDMI кабелей. Их обычно можно найти на не особо больших устройствах, например, лэптопах, тонких ноутбуках, видеокамерах.
Type B — кабель с расширенным видеоканалом, передает изображения в качестве выше, чем 1080p, но используется на практике крайне редко.
Type E — разъем с замком, главная задача которого — надежно зафиксировать кабель, чтобы исключить разрыв соединения. Обычно используется на некоторых мультимедиа устройствах, а также в автомобилях.

Виды кабелей.

HDMI 1.0-1.2. Он может создан для работы с разрешением 720p, а также 1080i, а его пропускная способность — 5 Гбит/сек.
HDMI предназначенный для автомобилей. У него те же возможности, что и у предшественника, но он может подавлять помехи, исходящие от сторонних автомобильных систем. Обычно используется для подключения аудиоплееров и устройств, которые оснащены видеодисплеем.
HDMI 1.3-1.4. Поддерживает работу с разрешением 4K в 30 Гц, также Deep Color и 3D. Скорость передачи может доходить до 10 Гбит/сек.
HDMI с высокоскоростными показателями для автомобилей. Ничем не отличается от предыдущего, но с оптимизацией для автомобилей.
HDMI 2.0. Эта версия кабеля может стабильно работать с разрешением 4K. Поддерживает 60 Гц, HDR и широкий диапазон цветов. Пропускная способность — 18 Гбит/сек.
HDMI 2.1. Эта версия стабильно работает с 8K разрешением в 120 Гц, также предусмотрена поддержка HDR, а скорость передачи данные равна 48 Гбит/сек. Он не боится помех, которые могут создавать беспроводные сети.

HDMI кабеля

Распиновка

В HDMI кабелях обычно используются 19 контактов, 5 групп по 3 жилы, и еще 4 идут отдельно.

Каждому присвоен условный номер. Первые 9 отвечают за видеосигнал, далее идут 3 контакта, отвечающие за тактовую частоту экрана (Гц). 13, 14 и 15 контакты относятся к служебным, а оставшиеся 3 — это детектор подключения и питание.

Общепринятой маркировки жил по цветам нет, поэтому производители могут использовать собственную. Но обычно основные разделены на 3 группы в такой последовательности: красная, зеленая и синяя. Первый провод окрашен в белый цвет, чтобы свести вероятность ошибки при распайке к минимуму.

Жила	Сигнал	Группа
1	TMDS Data2 +	Красная (A)
2	TMDS Data2 Экран
3	TMDS Data2 —
4	TMDS Data1 +	Зеленая (B)
5	TMDS Data1 Экран
6	TMDS Data1 —
7	TMDS Data0 +	Синяя (C)
8	TMDS Data0 Экран
9	TMDS Data0 —
10	TMDS Clock +	Коричневая (D)
11	TMDS Clock Экран
12	TMDS Clock —
13	CEC	—
14	Utility/HEAC +	Желтая (E)
15	SCL	—
16	SDA	—
17	DDC/CEC Земля	Желтая (E)
18	Питания (+5В)	—
19	Hot Plug Detected	Желтая (E)

В таблице можно увидеть, какой контакт и за что отвечает. Цвета неосновных контактов обычно остаются без изменений.

Устройство HDMI провода

Кабели версии 1.1 имеют по 19 жил в полиэтиленовой изоляции. 15 из них собраны в 5 пучков по три провода. Еще 4 провода расположены отдельно. Каждый из пучков дополнительно спрятан в экранирующую фольгу и покрыт слоем изоляции. Все провода спрятаны в общую изоляционную систему, поверх которой расположена фольга с четырехслойной металлической оплеткой.

Такая конструкция защищает передачу сигнала от воздействия электромагнитных помех. Все провода со слоем изоляции упакованы в одну общую оболочку, сделанную из ПВХ. В более дорогих вариантах кабеля внешний слой выполнен из нейлона.

Ряд моделей имеют ферритовые кольца, устраняющие высокочастотные помехи. Все виды HDMI проводов имеют круглое сечение. Для длинной прокладки проводов используются специальные плоские версии. Они легче прокладываются по стенам, полу или другим поверхностям.

При выборе HDMI провода важно обращать внимание на целостность внешней оболочки. А также на отсутствие загибов, переломов. Такие факторы влияют на состояние всех 19 проводов

Такие факторы влияют на состояние всех 19 проводов.

Как включить

Для начала на телевизоре нужно найти подходящие разъемы, к которым в последствие и будет подключен кабель. Обычно гнезда находятся на задней панели ТВ-приемника, но в некоторых моделях производители помещают их на боковой стороне устройства. Затем провод соединяется со всеми нужными устройствами (компьютер, музыкальные колонки, телевизор и т.д.)

Автоматическая настройка и активация произойдут после того, как в меню телевизора будет найдена иконка «Управления звуком», где нужно настроить все по своему вкусу. HDMI-контроль при этом должен быть включен, а режим «Input Mode» переведен в режим «Авто».

Обратите внимание, что не стоит злоупотреблять количеством подключенных к кабелю переходников, так как они негативно влияют на качество передаваемого медиафайла

Возможные проблемы

При длительном использовании у HDMI-кабеля под его собственной тяжестью может прийти в негодность его разъем. Неисправность может проявлять себя тем, что при подсоединении кабеля на экран телевизора не выводится изображение, но при этом звук есть. Иногда ситуация складывается иначе – при подключении кабеля не работает звук, а изображение на экран телевизора передается с помехами. Такой недостаток нередко сопровождает многие модели HDMI, и для их восстановления требуется ремонт.

Если разъем кабеля HDMI не подключается, исправить ситуацию можно, разрезав его внешнюю оболочку ровно по шву с помощью ножа или острого лезвия. После того как удастся снять внешнюю оболочку, вы увидите провод, который подсоединен к металлической части разъема – это защитный экран. Его тоже нужно аккуратно расшить и снять. После этого вы увидите множество контактов, которые разделены между собой пластиковыми вставками. В дешевых китайских моделях со временем пластик крошится и осыпается. По этой причине разъем деформируется, и кабель не определяет цифровой сигнал. В такой ситуации восстановить разъем уже невозможно и потребуется купить новый кабель.

В случае, когда пластинка контактов сохранилась не разрушенной, нужно проверить пайку контактов разъема – их несколько. Со временем некоторые контакты разъема отходят, и пайка разрушается, поэтому через такой кабель сигнал не проходит и телевизор не показывает изображение.

Про кабели HDMI смотрите далее.

Советы по выбору

HDMI кабель для телевизора, в первую очередь, выбирается по качеству транслируемого изображения. Если современный ТВ поддерживает все форматы, включая разрешение в 4К или 8К, то и проводник должен быть соответствующим – версии не ниже 2.0.

К остальным рекомендациям по выбору относят:

Материал изготовления напрямую влияет на конечные характеристики кабеля. Проверить его невозможно. Поэтому при выборе приходится полагаться только на честность производителя. И на ту маркировку, которую он наносит на провод.
Тип обработки разъема. Существует мнение, что позолота – лучший вариант для защиты от окисления. Однако, она дает повышенное сопротивление, мешая сигналу проходить. Да и большими показателями износостойкости обладают напыления из никеля или хрома. Золотое покрытие стирается быстро. Поэтому кабель лучше выбирать без него. На последние версии HDMI наносят нитрид титана.
Дальность передачи сигнала. Производители гарантируют сохранение высокой четкости звука и изображения только при длине кабеля до 10 м. Во всех остальных случаях обязательно покупать усилители. Проверить внутренние дефекты, мешающие прохождению сигнала, невозможно.
Материал изготовления внешней оплетки. Чаще всего внешний контур выполнен из ПВХ. Прочный материал, но без высоких показателей гибкости. Он подходит для домашней эксплуатации. А вот для промышленных вариантов выбирают провода с нейлоновой оплеткой.
Разъем – важная характеристика, которую можно определить самостоятельно. Если подключения стандартное ПК к ТВ или ресивер к телевизору, то подойдет стандартный разъем серии А. Для автомобильных устройств покупают продукцию типа Е. А для смартфонов и планшетов – версии С или D.
Индекс или серия выбирается по параметрам транслируемого видео или интернет-сигнала. Для телевизоров оптимальное решение – заглянуть в паспорт устройства, где прописаны рекомендации к проводам для подключения внешних устройств.

Перед покупкой внимательно осмотрите поверхность провода. Не должно быть заломов или загибов. Они пережимают внутренние провода и портят качество передачи.

Если сложно разобраться самостоятельно с выбором подходящего HDMI кабеля, обратитесь за помощью к продавцам-консультантам. Они есть во всех оффлайн магазинах и в интернет-компаниях.

Совет: До похода за покупкой стоит сфотографировать или записать параметры портов, которые есть в телевизоре. Это значительно ускорит поиск нужного провода с необходимыми для корректного подключения разъемами.

Нашли ошибку? Выделите ее и нажмите ctrl+enter

Версии

От версии кабеля будет зависеть пропускная способность. Обычно версию пишут на самом проводе или на штекере. Вот таблица всех кабелей.

Версия	Год выпуска	Возможность
1.0	2002	4,9 Гбит/с, поддержка разрешения 1080р и частоты 60 Гц
1.2	2005	В первые появился в виде А. Также был впервые установлен на видеокарты.
1.3	2006	Скорость от 4,95 Гбит/с до 10,2 Гбит/с. Поддержка 48 битного цвета. Глубина цвета стала большое по сравнению с прошлым 24 битами.
1.4	2009	Появилась поддержка 4К (24 Гц) и 2К (30 Гц) изображения. Первый правда имел частоту.
1.4a	2011	Поддержка 3D-видео.
2.0	2013	Скорость от 3,4 Гбит/с до 6 Гбит/с при поддержке видео в формате 4К с частотой 60 кадров в секунду. Частота звука выросла до 1536 кГц, что улучшило качество звучания.
2.1	2017	Поддержка новых форматов 8К и 10К. Частота всех форматов выросла до 120 Гц.

Вот вы посмотрели стандарты, которые были сделаны за последние 20 лет. Сейчас я немного поясню улучшения, которые были сделаны. Как вы, наверное, знаете информация передается тут в цифровом формате. Именно поэтому с выходом новой версии стандарта HDMI скорость возрастала. Также появилась возможность передавать звук с более высокой частотой.

Теперь про разрешения. Чаще всего на сегодняшний момент используется разрешения:

720p (1280 x 720) HD – уже устаревающий стандарт разрешения. Чаще используется на старых мониторах. Из-за популярного разрешения в интернете при загрузке фильмов или видео, всё ещё остается на плаву.
1080 (1920 x 1080) Full HD – на данный момент самый популярный. Чаще всего фильмы и сериалы смотрят именно в этом стандарте.
2K (2048 x 1152) – менее популярный стандарт, имеет хорошее разрешение и чёткую картинку. Хорошо видно при просмотре изображения, в частности высокоформатные профессиональные фотографии.
4К (3840 x 2160) Ultra HD – картинка очень четкая, имеет большое разрешение. Но нужно учитывать, что разницу между тем же Full HD можно увидеть только на большом экране. Например, нет смысла брать телевизора 4К с диагональю меньше 45 Дюймов, так как при таком размере человек просто не увидит разницу.

Тут также надо учитывать и частоту передачи. Если провод будет пытаться передавать, например 4К, но будет иметь малую версию, то частота будет страдать. Самый оптимальный вариант — это 60 Гц. 24 кадров в секунду, хоть и является телевизионным форматом, но смотреть динамические сцены при такой «кадровке» невозможно – картинка прерывистая и не понятно, что происходит на экране.

Также некоторые производители могут разделять кабеля не по версиям, а по классам:

Standart – скорость 4.9 Гбит в секунду, глубина цвета 24 Бита. Уже устаревающий стандарт.
High Speed – 10,2 Гбит в секунду. Глубина цвета больше 40 Бит.Новый стандарт, широко используется. Поддерживает передачу изображения в формате 3D. Разрешения до 4К.

Standard with Ethernet – как и первый вариант, но есть возможность передачи интернет пакетов со скоростью свыше 80 Мбит в секунду.
High Speed with Ethernet – стандарт4. Может одновременно передавать видео и интернет.
Automotive Standard – используется в автомобилях.

Тут также нужно смотреть на толщину кабеля. Обычно диаметр зависит от оплётки, которая защищает внутреннюю структуру от влияния внешней среды, а точнее от электромагнитных волн. То есть внутри должен быть хороший «экран».

В дополнение, при увеличении скорости передачи производитель увеличивают показатель AWG, который показывает площадь поперечного сечения. На дешевых кабелях, АВГ больше, и провод тоньше, что снижает максимальную пропускную способность.

Что такое HDMI интерфейс

Буквы HDMI – это аббревиатура, которая расшифровывается как «Мультимедийный интерфейс высокой четкости». Или на английском — “High Definition Multimedia Interface». Слово «мультимедийный» подчеркивает главную особенность технологии: HDMI способен передавать не только видеосигнал, но и звуковые данные. Благодаря этому был дан «зеленый свет» мониторам со встроенными динамиками. А также новым поколениям игровых консолей и другим мультимедийным устройствам.

История появления и развития HDMI

На конец ХХ века часто используемыми оставались стандарты VGA (аналоговый) и DVI (цифровой). Оба интерфейса передавали исключительно видеоданные. Однако в компьютерной технике большего и не требовалось. Для телевизоров же безальтернативными оставались тюльпаны RCA, а также стандарт SCART – оба аналоговые. К началу XXI века эти технологии начали устаревать. Потому что современные плазменные панели требовали передачи сигнала в цифровом виде, чтобы избежать потери данных. Поэтому такие компании, как Hitachi, Sony, Philips и другие разработали технологию HDMI, способную передавать мультимедийные данные в цифровом формате.

Первоначальные технические характеристики первого (1.0) кабеля не впечатляли – всего 4.9 Гбит/с Например, столько же было у DVI. Но способность передачи аудио изменила ситуацию, и HDMI начал завоевывать популярность. Заручившись поддержкой компаний, разработчики могли без помех развивать интерфейс. Постепенно росла поддержка разрешения, что развязывало руки создателям дисплеев. Настоящим прорывом стала версия 1.4, в которой появилась технология ARC, позволяющая передавать аудиоданные в двух направлениях. Кроме того, появился тип кабеля, включающий в себя технологию Ethernet. По состоянию на версию 2.1 HDMI поддерживает разрешение уже до 10К с пропускной способностью 48 Гбит/с. И работа над модернизацией интерфейса все еще продолжается.

От чего зависит качество передачи сигнала по HDMI

Преимущество цифровой передачи — меньшая подверженность помехам. Если при передаче сигнала путем колебания напряжения даже малейшее вмешательство скажется на качестве изображения, то в интерфейсе HDMI все куда стабильнее. Нолики и единички – это как «все или ничего». Сигнал есть, или же его нет. А уже полученные знаки расшифровывает электроника, после чего информация выводится на экран или динамики. И все же определенные проблемы присутствуют. К примеру, качество сигнала зависит от длины провода. При длине более 10 метров необходимо использовать усилители сигнала, чтобы избежать потери данных (устанавливаются на вход устройств вывода).

Чтобы добиться полной защиты от помех, производители качественных кабелей устанавливают два рубежа обороны. Первый – экраны вокруг каждой витой пары, второй – общий защитный экран. Все это в комплексе с качественными штекерами приводит к хорошему сигналу без каких-либо помех.

Преимущества и недостатки HDMI интерфейса

Как и другие компьютерные и мультимедийные технологии, стандарт HDMI имеет перечень плюсов и минусов. Преимуществ довольно много:

Простота в подключении и использовании;
Лидерская пропускная способность кабеля;
Обратная поддержка более старых спецификаций;
Поддержка видео и аудио в одном интерфейсе;
Широкий спектр поддерживаемых устройств;
Возможность управления звуком с одного устройства (технология ARC, доступна с версии 1.4 и старше).

Недостатки тоже есть, но тщательность разработки свела их к минимуму. Из заметных стоит только выделить зависимость сигнала от длины кабеля, но с этой трудностью сталкиваются абсолютно все интерфейсы.

Актуальность HDMI интерфейса

Не будет ошибочным утверждение, что на данный момент, с точки зрения актуальности, интерфейс HDMI является лидером среди аналогов. Его универсальность привела к тому, что разъем появляется во многих видах техники. А наличие аудиоканала сделало его практически незаменимым. HDMI – прекрасная опция не только для мониторов, но и для ТВ. А также для домашних кинотеатров, музыкальных центров, консолей и многих других устройств. Нет никаких сомнений, что в ближайшие годы тенденция не изменится, а лидерство HDMI будет только укрепляться.

Какие разновидности HDMI существуют

Существует несколько разновидностей разъемов HDMI, известных как форм-факторы, каждый из которых предназначен для определенных типов устройств и сценариев использования.

Таблица основных форм-факторов HDMI и их особенностей:

Номер	Форм-фактор	Описание
1	Type A (стандартный HDMI)	Наиболее распространенный и широко используемый форм-фактор HDMI, применяется на большинстве телевизоров, мониторов, игровых консолей, компьютеров и других аудио-видео устройств. Состоит из 19 контактных пинов.
2	Type B (Dual-Link HDMI)	Разработан для передачи видеосигналов с очень высоким разрешением и большой пропускной способностью. Разъем Type B имеет 29 контактных пинов, однако на практике практически не используется, так как новые версии стандартного HDMI обеспечивают аналогичную пропускную способность.
3	Type C (Mini HDMI)	Уменьшенная версия стандартного HDMI-разъема, предназначена для портативных устройств, таких как фотоаппараты, видеокамеры, планшеты и некоторые ноутбуки. Mini HDMI имеет те же 19 контактных пинов, что и стандартный HDMI, но в более компактном форм-факторе.
4	Type D (Micro HDMI)	Еще более маленький разъем, предназначенный для ультрапортативных устройств, таких как смартфоны, некоторые планшеты и экшн-камеры. Разъем Micro HDMI также имеет 19 контактных пинов, но в наименьшем форм-факторе.
5	Type E (Automotive Connection System)	Разъем Type E разработан специально для автомобильной промышленности и предназначен для использования в сложных условиях, таких как вибрации и перепады температур. Разъем Type E имеет усиленную конструкцию и добавленную защиту от помех.

Важно отметить, что разные форм-факторы HDMI предназначены для разных типов устройств и сценариев использования, но все они поддерживают передачу аудио- и видеосигналов согласно стандартам HDMI. В большинстве случаев, для подключения устройств с различными форм-факторами HDMI, используются адаптеры или кабели с соответствующими разъемами на каждом конце

Например, если вы хотите подключить смартфон с разъемом Micro HDMI (Type D) к телевизору с разъемом стандартного HDMI (Type A), вам потребуется кабель или адаптер с одним концом Micro HDMI и другим концом стандартного HDMI.

В целом, различные форм-факторы HDMI разработаны для обеспечения гибкости и совместимости между различными устройствами и сценариями использования, позволяя пользователям передавать аудио- и видеосигналы высокого качества между широким спектром электроники.

Основные характеристики HDMI разных версий

Обратимся к основным характеристикам разных версий HDMI, а самое главное, узнаем в чем разница HDMI 1.4 и 2.0 (самых актуальных версий). Отметим почти пятикратное увеличение пропускной способности последней версии по сравнению с версией 1.4.

	HDMI Version
1.0–1.2a	1.3–1.3a	1.4–1.4b	2.0–2.0b	2.1
Спецификации сигнала
Пропускная способность	4.95 Gbit/s	10.2 Gbit/s	10.2 Gbit/s	18.0 Gbit/s	48.0 Gbit/s
Максимальная скорость передачи данных	3.96 Gbit/s	8.16 Gbit/s	8.16 Gbit/s	14.4 Gbit/s	42.6 Gbit/s
TMDS	165 MHz	340 MHz	340 MHz	600 MHz	1200 MHz
Количество каналов TMDS	3	3	3	3	4
Схема кодирования	8b/10b	8b/10b	8b/10b	8b/10b	16b/18b
Компрессия (опционально)	—	—	—	—	DSC 1.2
Поддержка форматов цветов
RGB	Да
YC_BC_R 4:4:4	Да
YC_BC_R 4:2:2	Да
YC_BC_R 4:2:0	—	—	—	Да	Да
Глубина цвета
8 bpc (24 bit/px)	Да
10 bpc (30 bit/px)	Да
12 bpc (36 bit/px)	Да
16 bpc (48 bit/px)	—	Да	Да	Да	Да
Цветовое пространство
SMPTE 170M	Да
ITU-R BT.601	Да
ITU-R BT.709	Да
sRGB	—	Да	Да	Да	Да
xvYCC	—	Да	Да	Да	Да
sYCC₆₀₁	—	—	Да	Да	Да
Adobe_YCC601	—	—	Да	Да	Да
Adobe RGB (1998)	—	—	Да	Да	Да
ITU-R BT.2020	—	—	—	Да	Да
Характеристики аудио
Частота дискретизации на канал (макс)	192 kHz
Звуковая частота (макс)	?	?	768 kHz	1536 kHz	1536 kHz
Размер образца	16–24 bits	16–24 bits	16–24 bits	16–24 bits	16–24 bits
Количество аудиоканалов (макс)	8	8	8	32	32

Эти данные из официальной спецификации HDMI мало что говорят простому пользователю. Гораздо чаще людей интересует, какое разрешение и частоту кадров поддерживает стандарт, потому что именно эти данные широко рекламируются производителями телевизоров, мониторов, компьютерного железа и прочей техники, а также указываются в характеристиках игр и видеофайлах.

Увеличенное разрешение видео

Введение спецификации HDMI 1.4 добавило поддержку чрезвычайно высоких разрешений видео, которые намного превышают популярное разрешение 1080p. 4K – это сокращение, обозначающее 4000 строк по ширине и 2000 строк по высоте, что примерно в четыре раза превышает разрешение дисплея 1080p. Термин фактически охватывает два формата:

3840 пикселей по ширине на 2160 пикселей по высоте;
пикселей по ширине на 2160 пикселей по высоте.

4K дисплеи поставят высокопроизводительные системы домашних кинотеатров практически на один уровень с современными цифровыми проекторами, используемыми во многих кинотеатрах.

Советы и выводы

HDMI является универсальным разъемом для соединения многих устройств, и позволяет передавать как аудио-, так и видеоконтент.
Технология передачи звука ARC позволяет передавать звук на любое звуковое устройство без использования отдельного аудио кабеля.
Кабель HDMI подходит для подключения телевизоров и мониторов к игровым консолям, компьютерам, ноутбукам, ТВ-приставкам и другим аксессуарам.
HDMI 2.1 обладает преимуществами по сравнению с HDMI 2.0, такими как более высокая скорость передачи данных и поддержка разрешения до 10K при частоте до 120 Гц.
При выборе кабеля HDMI следует учитывать его длину и качество, чтобы получить наилучшее качество контента.
