Степени защиты от влаги
Виды защиты у розеток
Для рядовых потребителей в обычных условиях эксплуатации большее значение имеет предотвращение попадания воды внутрь электронных устройств. Ниже приведены подробные данные об уровне ipx4 степень защиты расшифровка других категорий. В перечне отмечены особенности испытательных процедур, которые подтверждают устойчивость к определенным видам внешних воздействий:
- 1 – падение капель воды (вертикальное);
- 2 – аналогичные условия с отклонением корпуса на 15 градусов;
- 3 – увеличение угла воздействия до 60 градусов;
- 4 – специальным устройством проверяют устойчивость защитной оболочки к брызгам со всех сторон;
- 5 (6) – струи воды подают с разных направлений (увеличенный напор);
- 7 (8) – герметичность сохраняется при краткосрочном (длительном) погружении в воду;
- 9 – обеспечиваются функции защиты при воздействии струями горячей воды под сильным давлением.
Испытания на соответствие стандартам выполняют в специальной камере
IPX Ratings Explained
The IP rating system consists of the letters “IP” and two numbers.
Quick example: IP57
The first digit (5) stands for particle protection like dust (0-6)
The second digit (7) stands for water protection (0-9)
- If there’s a number 0, it means an item was tested and has zero protection against that element.
- If there’s a letter X, it means an item wasn’t tested against that element.
IPX ratings and protection at different levels:
How different IPX levels protect against rain, sweat, showering and water submersion.
| Rain | Sweat | Shower | Submersion | |
|---|---|---|---|---|
| IPX9K | Yes | Yes | Yes | Yes |
| IPX8 | Yes | Yes | Yes | Yes |
| IPX7 | Yes | Yes | Yes | Yes |
| IPX6 | Yes | Yes | Yes | No |
| IPX5 | Yes | Yes | Yes | No |
| IPX4 | Yes | Yes | No | No |
| IPX3 | Yes | Yes | No | No |
| IPX2 | Yes | Yes | No | No |
| IPX1 | Yes | Yes | No | No |

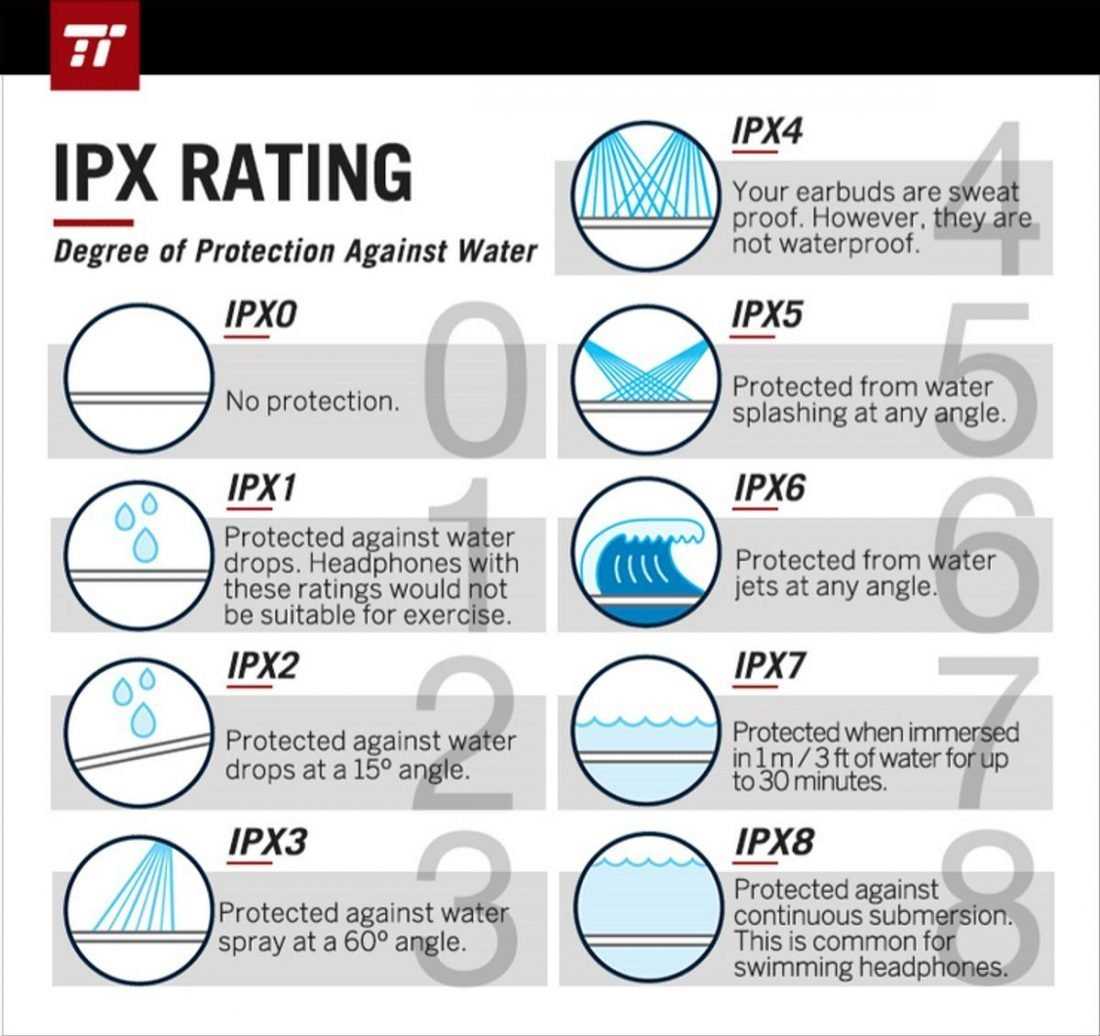

What each IPX rating means:
- IPX0 means no moisture protection of enclosures
- IPX1 means minimum protection from dripping water (equals to rainfall of 1mm/minute)
- IPX2 means ingress protection from vertically dripping water (equals to rainfall of 3m/minute)
- IPX3 means ingress protection from sprayed water (5-minute spray of low-pressure water jets from 50 to 150 kilopascals)
- IPX4 means ingress protection from water splashes (10-minute spray of low-pressure jets of water from 50 to 150 kilopascals)
- IPX5 means ingress protection from water projected from a spray nozzle (15-minute jet of water from a distance of 3 meters, at a pressure of 30 kilopascals)
- IPX6 means ingress protection from strong pressure water jets (3-minute jet of water from a distance of 3 meters, at a pressure of 100 kilopascals)
- IPX7 means ingress protection from continuous immersion in water up to 3ft (1m) for 30 minutes
- IPX8 means better than IPX7, usually deeper depth or time in water (submersion that’s at least 1 to 3 meters deep, for the unspecified duration)
- IPX9K means ingress protection against the water spray of hot water (using a high-pressure spray nozzle at the temperature of 80°C or 176°F)
You can read more about the waterproof vs water-resistant difference.
Нужна ли защита по стандарту IPXX
Улучшенная герметичность нужна не только при размещении техники на открытом пространстве или в помещении с повышенной влажностью. Даже небольшое количество воды провоцирует короткие замыкания, активизирует коррозийные процессы. Образование окислов нарушает работоспособность контактных групп.
На примере со смартфонами показаны риски, возникающие в процессе обычной эксплуатации. Если случайно уронить обычный гаджет в наполненную раковину, можно испортить дорогую технику. В некоторых ситуациях восстановление работоспособности в специализированном сервисном центре экономически нецелесообразно. После приобретения защищенной модели подобные неприятности (существенные затраты) будут исключены.
Что в коробке?
Устройство пришло ко мне в красивой белой картонной коробке, с изображениями продукта на лицевой части, и логотипами по бокам. Китайская версия имела чёрную упаковку, но, белая выглядит ничуть не хуже. На задней стороне указаны основные характеристики ZMI PurPods на английском языке имеются и знаки подтверждающий оригинальность товара.
Внутри коробки мы получаем:
- Сами наушники ZMI, в чехле
- Зарядный кабель USB Type-C
- Карточку инструкцию (на английском языке)
- Руководство пользователя (есть русский язык)
- Набор резиновых насадок большего и маленького размера (средний уже установлен).

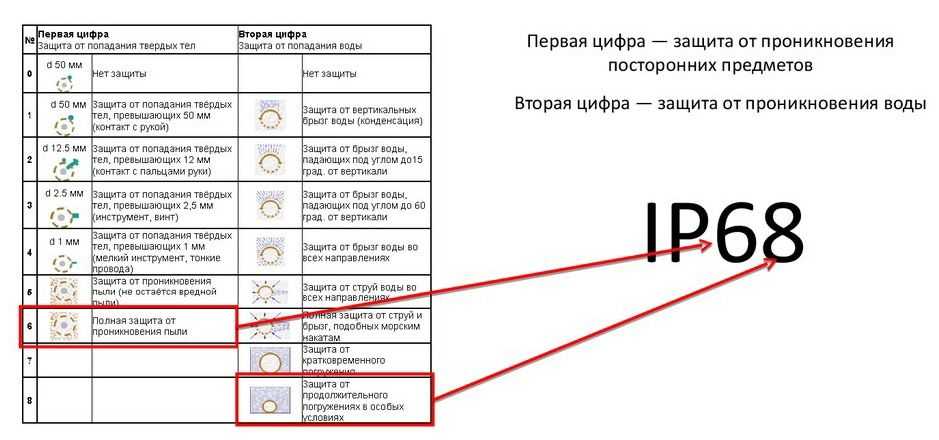

Как читать маркировку
Расшифровка индекса требует определенных знаний. Здесь первая цифра показывает уровень доступа к опасным частям внутри продукта для факторов, которые могут его механически повредить. Это твердые предметы, от рук до тонких ниток, а также пыль.
Вторая цифра указывает на степень защиты от влаги, которой обладает этот продукт.
Цифры расположены в порядке возрастания. Чем выше число, тем выше уровень безопасности. Если в маркировке указано обозначение типа IP00, то защиты нет (например, это неизолированный провод). Если продукт имеет маркировку IPxx, степень защиты не определена. Так что его следует считать нулевым.
Индекс формата, например IP4x, означает, что механически класс защиты определен и соответствует четырем, а класс защиты от влажности не определен (считается нулевым).
Буква после цифр означает прибавку, повышенную безопасность по некоторым параметрам, при этом товар должен соответствовать своему основному классу. Также буква может заменить первую пропущенную цифру (что бывает редко). Ряд букв относится к высоковольтному оборудованию – он определяет надежность изделий, работающих под высоким напряжением при контакте с водой.
Стандарт IP: что это такое
Аббревиатура IP расшифровывается как «Ingress Protection», в переводе на русский – «защита от внешнего воздействия». Под последним подразумевают попадание внутрь корпуса:
- крупных предметов – инструментов, кабелей, болтов;
- пыли – противостоит ей частично или полностью;
- влаги, включая защиту от капель вплоть до полного погружения устройства под воду на ограниченное время.
Существует альтернатива IP, которая имеет аббревиатуру ATM. Она используется по отношению к умным часам и фитнес-браслетам. Перед ATM ставят цифру, которая обозначает уровень водонепроницаемости:
- 1 – защита от незначительного количества брызг;
- 3 – полная защита от брызг, девайс способен выдержать кратковременное погружение под воду;
- 5 – с таким гаджетом безопасно принимать душ, плавать на поверхности;
- 10 – устройство свободно выдерживает погружение на небольшую глубину;
- 20 – подходят для полноценного дайвинга на небольшой глубине.
В наушниках и смартфонах невозможно реализовать защиту ATM. Причина в том, что в таких девайсах есть отверстия микрофонов, динамиков, наушников, которые невозможно полностью защитить от влаги и сохранить их работоспособность.
Чаще всего встречаются степени защиты IP20, IP44, IP54, IP65.
IP20 — Обычно в помещениях используется электротехническое оборудование со тепенью защиты IP20.
IP44 — Применяется в помещении с повышенной влажностью, например, в ванне, стоит устанавливать устройства со степенью защиты IP44.
IP54 — Распространенная степень защиты для электротехнических комплектующих.
IP55 — Чаще всего производители электротехнических шкафов и щитов указывают степень защиты IP55.
IP65, IP67, IP68 — Требования к оборудованию подверженному атмосферным воздействиям. Оборудование со степенью защиты IP68 допускается погружать в воду, глубина погружения указывается дополнительно.

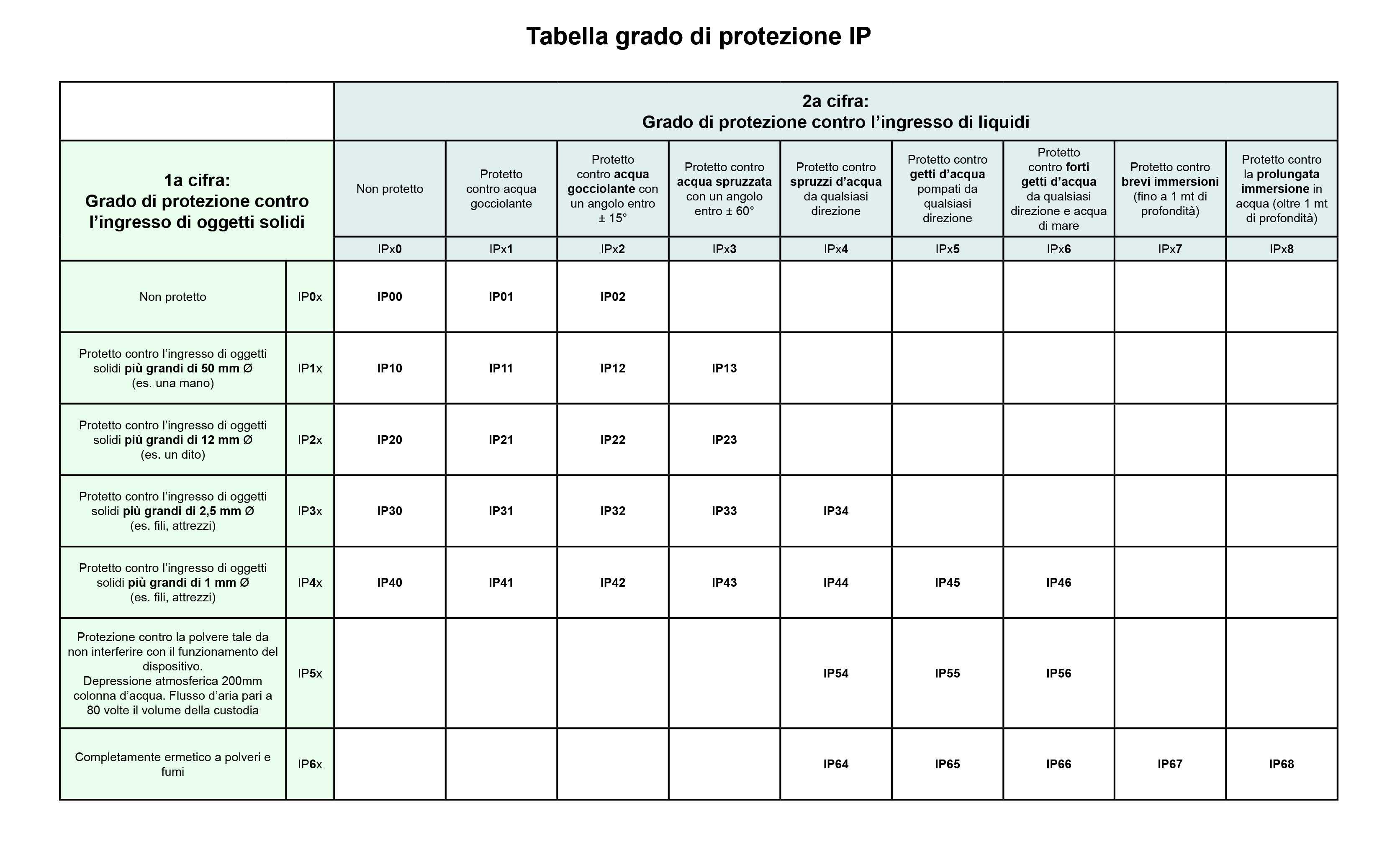

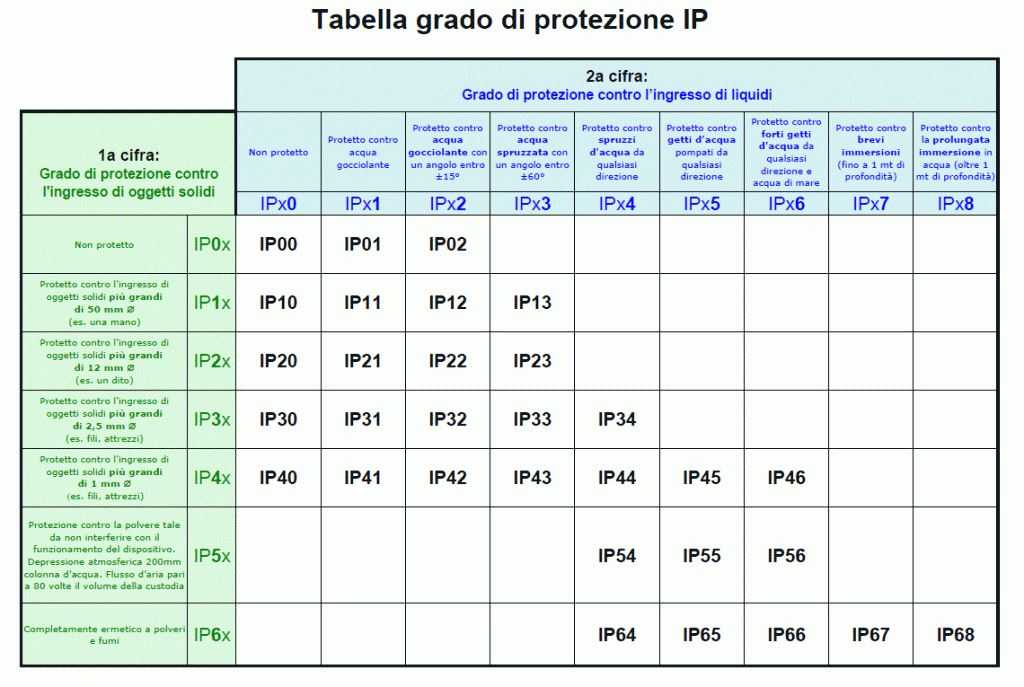

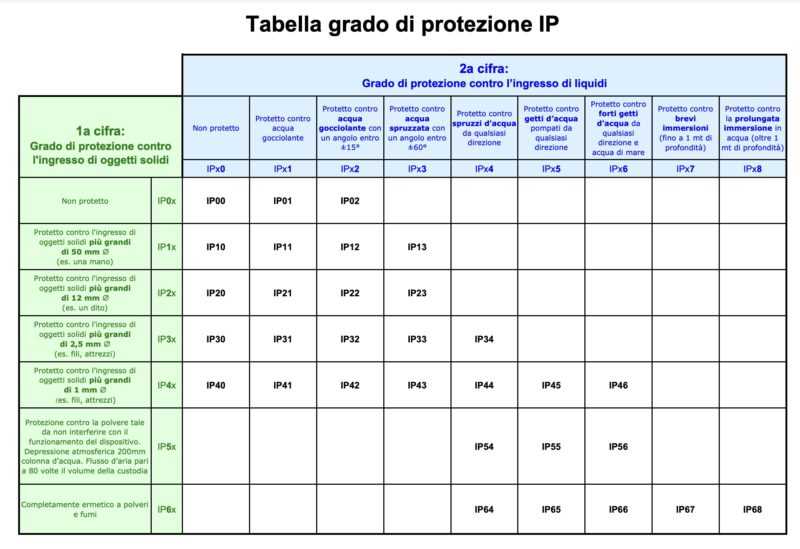

| Степень защиты IР | IP х0 | IP х1 | IP х2 | IP х3 | IP х4 | IP х5 | IP х6 | IP х7 | IP х8 | IP х9 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Защита отсутствует | Защита от вертикально падающих капель воды | Защита от падающих под углом 15° от вертикали капель воды | Защища от дoждя | Защита от водных брызг | Защита от водяных брызг под давлением | Защища от мощных водяных струй | Защита от попадания воды при погружении на определённую глубину и время | Защита от затопления (глубина указывается дополнительно, в м.) | Вода при чистке под паром / под высоким давлением | ||
| IP 0x | Защита отсутствует | IP00 | |||||||||
| IP 1x | Защита от частиц > 50,0 мм | IP10 | IP11 | IP12 | |||||||
| IP 2x | Защита от частиц > 12,5 мм | IP20 | IP21 | IP22 | IP23 | ||||||
| IP 3x | Защита от частиц > 2,5 мм | IP30 | IP31 | IP32 | IP33 | IP34 | |||||
| IP 4x | Защита от частиц > 1,0 мм | IP40 | IP41 | IP42 | IP43 | IP44 | |||||
| IP 5x | Защита от пыли частично | IP50 | IP54 | IP55 | |||||||
| IP 6x | Защита от пыли полностью | IP60 | IP65 | IP66 | IP67 | IP68 | IP69K |
Увеличение одного из показателей защиты, соответственно ведет к повышению другого (например, изделие, которое может быть временно погружено в воду, достаточно защищенно, чтобы полностью не пропускать пыль). Поэтому возможно существование только приведенных выше комбинаций степеней защиты IP. Cуществование степени защиты, например, IP28 невозможно.
Буквы
Дополнительная буква обозначает степень защиты людей от доступа к опасным частям и указывается в том случае, если:
действительная степень защиты от доступа к опасным частям выше степени защиты, указанной первой характеристической цифрой;
обозначена только защита от вредного воздействия воды, а первая характеристическая цифра заменена символом «Х».
Дополнительная буква «A» указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, «B» — пальцем, «C» — инструментом, «D» — проволокой.
| Буква | |
| А | тыльной стороной руки |
| В | пальцем |
| С | инструментом |
| D | проволокой |
Вспомогательная буква «H» предназначается для обозначения высоковольтного электрооборудования. Дополнительные буквы «M» и «S» указывают на то, что оборудование во время испытаний на соответствие степени защиты от вредных воздействий, связанных с проникновением воды, с движущимися частями находится соответственно в состоянии движения или неподвижности.
| Буква | Значение |
| H | Высоковольтная аппаратура |
| М | Во время испытаний защиты от воды устройство движется |
| S | Во время испытаний защиты от воды устройство неподвижно |
| W | Защита от погодных условий |
Степень защиты оболочки может быть обозначена дополнительной буквой только в том случае, если она удовлетворяет всем более низким по уровню степеням защиты, например: IP1XB, IP1XC, IP1XD, IP2XC, IP2XD, IP3XD.
IP69K
Немецкий стандарт DIN 40050-9 расширил МЭК 60529 до степени защиты IP69K. Такая степень защиты применяется для мойки при высокой температуре жидкости и под высоким давлением. Конструкцией корпусов предусмотрена не только сильная защита от пыли (IP6X), но и способность выдерживать длительное воздействие водяных струй под высоким давлением.
Степень защиты IP69K первоначально была разработана для транспортных средств и дорожной техники, особенно тех, которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но на сегодняшний день находит применение и в других областях (химическая промышленность и пищевая промышленность).
Расшифровка аббревиатуры IPXY
К ранее упомянутому IP добавляют еще две буквы – XY или XX. Что за ними скрывается:
- под первой X подразумевают уровень защиты от внешних предметов и пыли, делится на 6 уровней;
- под второй X или Y отмечают рейтинг влагозащиты, разбитый на 9 уровней.
После последних букв/чисел могут добавлять дополнительные обозначения. Например, существует класс защиты IP69K, обозначающий защиту от высокотемпературной мойки под высоким давлением. Наушников с такой пылевлагозащищенностью не существует, зато встречаются смартфоны, которые дополнительно проходят тесты для получения военной маркировки MIL-STD-810.
Расшифровка индекса защиты (IP)
При покупке любого товара потребитель сталкивается со спецификацией по степени защиты (IP67, IP21). Это относится к корпусу устройства и его способности защищать внутренние компоненты от проникновения мелких частиц и жидкостей.
Степень защиты “IPэто аббревиатура Ingress Protection Rating, которая фактически переводится как “рейтинг защиты от проникновения”. Вкратце, степень защиты определяется как: IP23, IP68, IPX4 и т.д.
Первая цифра после букв IP (от 0 до 6) указывает на степень защиты от проникновения мелких инородных частиц (таких как пыль и мелкая грязь) под корпус изделия и степень защиты людей от токопроводящих частей.
| Защита от пыли | |
| Устройство не имеет защиты. Данное устройство может использоваться только в закрытых корпусах. | |
| 1 | Устройство защищено от твердых частиц размером более 50 мм. Это устройство используется в местах, закрытых для широкой публики. |
| 2 | Устройство защищено от твердых частиц размером более 12 мм, но менее 50 мм. Устройство подходит для использования в помещениях с нормальными условиями окружающей среды. |
| 3 | Защита от еще более мелких частиц, от 2,5 мм. Используйте в нормальных условиях в помещении. |
| 4 | Устройство защищено от частиц размером до 1 мм. Устройство подходит для использования в пыльной среде. |
| 5 | Частичная защита от пыли. Прибор можно использовать в помещениях без высокой запыленности. |
| 6 | Устройство полностью защищено от пыли. Устройство подходит для использования в пыльной среде. |
Второй рисунок (с до 8) указывает на степень защиты от влаги.
| Защищена от влаги. | |
| Нет защиты от влаги. Можно использовать только в сухом помещении. | |
| 1 | Защита от падающих капель. Использовать во влажных помещениях и только при вертикальном монтаже. |
| 2 | Защита от капель воды, падающих на устройство под углом 15⁰. Прибор можно использовать во влажных помещениях. |
| 3 | Угол наклона капель варьируется. Это степень защиты от капель воды, падающих на устройство под углом 60°. Устройство можно использовать во время дождя. |
| 4 | Это степень защиты от брызг воды. Это устройство можно использовать под дождем и при попадании брызг с любого направления. Например, в ванной комнате. |
| 5 | Защита от струй воды среднего объема. |
| 6 | Защита от сильных струй воды. Например, на берегу моря или на автомойке. |
| 7 | Это означает. Что устройство можно ненадолго погружать в воду. |
| 8 | Последний элемент – защита от длительного погружения в воду. |
Помимо цифр, есть также буквы, а сами цифры могут быть заменены на “X”, если степень защиты по какому-либо критерию не указана или не является критической.
| Списки | |||
| Защита от контакта Опасные части: |
Дополнительно: | ||
| A | Назад на тыльной стороне руки |
H | Высокое напряжение оборудование |
| B | Палец | M | Во время испытания водой оборудование работало |
| C | Инструмент | S | Во время испытания водой оборудование не работало |
| D | С проводом | W | Защита от атмосферных условий |
Первые 4 буквы (A, B, C, D) используются для указания уровня защиты людей от контакта с опасными частями оборудования:
тыльная сторона руки (A);
инструмент (C);
кабель (D).
- уровень защиты от проникновения частиц не установлен вообще или вместо него отображается X, но уровень защиты от контакта с опасными частями должен быть отображен
- Уровень защиты от проникновения частиц установлен на относительно низком уровне (1, 2, 3), но уровень защиты от контакта с опасными частями превышен.
Вторые 4 буквы (H, M, S, W) используются для дополнительной идентификации характеристик оборудования, таких как
для аппаратов высокого напряжения (H)
проверка степени защиты от воды (вторая цифра в обозначении IP) при работающем оборудовании (M);
Испытание на водонепроницаемость, когда оборудование не работает (S);
6 – Абсолютная защита от пыли.
Расшифровка степени защиты
Если перевести с английского аббревиатуру IP – International Protection, то это означает уровень защиты от проникновения, либо другого воздействия (пыле- влагозащищенность). Маркировка помимо букв сопровождается еще и двумя цифрами. Цифровое обозначение определяет уровень защиты корпуса (оболочки) электрооборудования от проникновения в него пыли, пальцев рук, влаги, различных твердых предметов. Кроме того, они означают уровень защиты от удара человека током при прикосновении к корпусу (оболочке). Эту классификацию регламентирует ГОСТ 14254-96.
Первая цифра – Пылезащита
Начнем с первой цифры, которая отвечает за защиту от проникновения внутрь корпуса твердых предметов.
| Степень защиты | Диаметр твердых предметов, от которых обеспечивается защита | Защита от проникновения |
| IP0x | — | Без защиты, внутрь корпуса могут проникать любые твердые объекты |
| IP1x | ≥ 50 мм | Защита от проникновения твердых объектов большого размера. Например, частей тела, рук, других крупных объектов. |
| IP2x | ≥ 12,5 мм | Защита от проникновения объектов среднего размера. Например, пальцев, крупных инструментов. |
| IP3x | ≥ 2,5 мм | Защита от проникновения мелких объектов. Например, большинства инструментов, крупных кабелей. |
| IP4x | ≥ 1 мм | Защита от проникновения очень мелких объектов. Например, проводов, болтов, мелких инструментов. |
| IP5x | Пылезащищённое | Защита от проникновения мелких частиц и пыли. При этом небольшое количество пыли все же может попадать внутрь корпуса. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками. |
| IP6x | Пыленепроницаемое | Полная защита от проникновения пыли. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками.
Именно к этой степени защиты относятся большинство защищенных телефонов и смартфонов. Например, сюда относятся устройства с пылевлагозащитой IP65, IP66, IP67 и IP68. |
Вторая цифра маркировки – Влагозащита
Следующая цифра двузначного числа имеет не менее важное значение, нежели предыдущая. Маркировка обозначается цифрами в диапазоне от 0 до 8. От нее зависит возможность использования оборудования в помещении, где содержатся водяные пары
От нее зависит возможность использования оборудования в помещении, где содержатся водяные пары.
Оборудование, помеченное этим знаком, допустимо применять лишь в абсолютно сухих помещениях, хорошо отапливаемых зимой.
Расшифровка значений:
- «1» — предполагает защиту механизма от водяных капель, вертикально падающих на оболочку прибора ; не попадая внутрь, где находятся детали под напряжением, влага стекает с поверхности;
- «2» — корпус препятствует проникновению капель воды, падающих под углом в 15°;
- «3» — преграда для водяных капель, стекающих под углом 60°;
- «4» — электроустройства с этим показателем можно ставить под открытое небо, так как кожух защищает механизм от мелкого дождя и брызг;
- «5» — оболочка выдерживает слабые струйки воды, благодаря чему они не могут попасть внутрь;
- «6» — защита от водных струй большой мощности;
- «7» — устройство этого класса можно погружать под воду на непродолжительное время;
- «8» — максимальный уровень защиты, для приспособлений с этой маркировкой доступно стабильное функционирование под водой в течение длительного периода.
Возможны, но необязательны варианты комбинирования цифр с буквами.
Дополнительные символы
Дополнительные символы в коде обозначения степени защиты электрооборудования IP используются далеко не всегда. Обычно они присутствуют в тех случаях, когда фактическая степень защиты несколько больше той, которая указана в коде. Просто кодов ограниченное количество, точнее описать от чего конкретно предохраняет этот корпус или оболочка можно только с использованием этих дополнительных символов.
Кроме обязательных символов — двух цифр, стоять могут еще и буквы
Сразу после цифр могут стоять латинские буквы A, B, C, D. Они обозначают дополнительную защиту от прикосновений к токоведущим частям оборудования:
A — тыльной стороной руки;
B — пальцем;
C — инструментом;
D — проволокой.
Значение букв в кодировке степени защиты IP
На второй позиции могут стоять буквы H, M, S, W. Ими зашифрованы разные характеристики.
H — высоковольтное оборудование (среди бытовых приборов и оборудования его не найдешь);
M — во время проведения испытаний по защите от воды устройство работало;
S — при проведении испытаний было отключено;
W — корпус или оболочка защищают от погодных влияний.
Данные буквы ставятся только в том случае, если защитная оболочка удовлетворяет всем более низким требованиям. То есть если стоит буква C, то подлезть не получится ни инструментом, ни тыльной стороной ладони, ни пальцем.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Способы достижения повышенной защиты от влаги
Несмотря на соответствие определенным стандартам, следует обращать внимание на инструкции производителей. Так, известный производитель Apple создает новые модели смартфонов с защитой IP 67
Однако в сопроводительной документации определено отсутствие гарантийных обязательств, если повреждения вызваны контактом с водой. Отдельно упоминается возможность ухудшения герметичности в ходе естественного износа.
iPhone 8 обеспечивает защищенность по IP 67
Для предотвращения попадания влаги устанавливают специальные (увеличенные и дублированные) уплотнительные прокладки. Некоторые производители оснащают свои изделия съемными заглушками разъемов. Неразборные конструкции создают с применением герметичных клеевых соединений. Модная тенденция – устранение стандартного аудио выхода 3,5 мм. Это решение стимулирует покупку беспроводных наушников и одновременно устраняет путь проникновению воды.
Уровни водонепроницаемости АТМ, метры, бары
Со степенями защиты от пыли и влаги IP разобрались. Теперь разберемся с уровнями водонепроницаемости часов. Разные производители в своих устройствах используют разные обозначения и стандарты водонепроницаемости. Одни используют обозначения в барах (бар), другие в метрах, третьи в атмосферах. Есть также разные стандарты ISO определяющие водостойкость и водонепроницаемость устройств.
Практически на всех водонепроницаемых часах можно встретить надпись Water Resistant + уровень защиты в АТМ (атмосферное давление), метрах или барах. Расшифровку уровней водонепроницаемости можно увидеть в таблице ниже.
Стоит отметить, что даже если на часах стоит отметка «WATER RESISTANT 50M», это не означает, что в часах можно нырять на глубину до 50 метров. Это означает, что они могут выдержать давление 50 метрового водяного столба (неподвижная вода). Давление морской волны может значительно превышать этот показатель, поэтому в часах можно работать и плавать на небольшой глубине, но заниматься дайвингом в них не стоит. Например, плавая в бассейне, часы подвергаются давлению до 3 атмосфер ( 3 АТМ, 30 м).
Таблица уровней водонепроницаемости
| Уровень водонепроницаемости | Условия применения |
|---|---|
| 1 АТМ (10 м или 1 бар) | Часы с таким уровнем водонепроницаемости устойчивы к дождю и брызгам. |
| 3 АТМ (30 м или 3 бар) | Выдержат попадание под дождь, брызги и кратковременное погружение в воду. Купаться в часах с таким рейтингом запрещено. |
| 5 АТМ (50 м или 5 бар) | Выдерживают попадание брызг, дождя, переживут душ и плавание на небольшой глубине. Нельзя использовать для ныряния, прыжков в воду, винсерфинга и т.д. |
| 10 АТМ (100 м или 10 бар) | Часы с таким уровнем водонепроницаемости можно использовать для ныряния на небольшую глубину. |
| 20 АТМ (200 м или 20 бар) | Часы с таким рейтингом называют “дайверскими”. С такими часами можно смело купаться в бассейне и море, и даже заниматься дайвингом на небольшой глубине. Но, большого давления и горячей воды они все равно боятся. |
| 30 АТМ (300 м или 30 бар) | Таким уровнем водонепроницаемости обладают только настоящие “дайверские” часы, позволяющие заниматься глубоководным дайвингом. |
Подведем итоги
Надеемся, наша информация окажется вам полезной и поможет вам выбрать устройство с подходящим для вас уровнем влагозащиты и водонепроницаемости
Осталось только дать несколько рекомендаций, на которые стоит обращать внимание при выборе водонепроницаемых часов или фитнес-браслетов
- Тестирование всех устройств проводится в пресной холодной воде с температурой 15° до 35° C. Попадание горячей или соленой морской воды может вывести устройство из строя. Если, конечно, производитель дополнительно не указал, что гаджет устойчив к морской воде и более высоким или низким температурам.
- Даже если устройство водоустойчивое или водонепроницаемое, перед погружением их в воду стоит проверить, все ли заглушки портов для зарядки или наушников на месте и закрыты.
- Не стоит под водой нажимать кнопки. В водонепроницаемых часах они защищены манжетами, но риск попадания воды внутрь остается.
- И последняя рекомендация. Что бы быть на 99% уверенным в водонепроницаемости, не стоит полностью доверять надписи на коробке или продавцу, гарантирующему полную водонепроницаемость. Обязательно проверьте эту информацию на официальном сайте производителя
