4-осевая стабилизация для плавной работы камеры
Z-ось дополняет 3-осевую фирменную стабилизацию DJI
Ronin 4D уникален не только своей конструкцией и возможностями. DJI оснастила свой новый продукт для профессиональных кинематографистов 4-осевой стабилизацией. Точнее, к фирменной 3-осевой стабилизации прибавилась еще и Z-ось. Это фирменная технология DJI, назначение которой заключается в том, чтобы обеспечить полную стабильность работы камеры, сократить вертикальную вибрацию и, по сути, заменить операторскую тележку. В системе работает не только 4 оси, но и нижний датчик ToF, а также двойные передние и нижние видеодатчики, встроенные IMU, барометры. Все это дополняется новым продвинутым алгоритмом для оптимальной работы системы стабилизации.
Стабилизация камеры
В Ronin 4D производитель объединил сразу несколько важных функций. Встроенная система обработки и стабилизации изображения использует матрицу и оптические компоненты. Они встроены в камеру, которая работает на стабилизаторе. Два симметрично установленных привода помогают функционировать оси наклона стабилизатора. А дополнительный жесткий буфер служит для надлежащего функционирования оси поворота и крена.
ActiveTrack Pro
DJI и здесь использует свою фирменную технологию компьютерного зрения, технологию машинного обучения и надежную вычислительную систему CineCore 3.0. Все вместе они служат для работы функции ActiveTrack Pro, которая обеспечивает получение качественных кадров следования буквально одним нажатием. При помощи данной технологии оператор сможет отслеживать объекты на больших расстояниях, обеспечивать регулировку композиции с непрерывной фокусировкой. Таким образом, объект находится в фокусе.
Для кого?
Очевидно, что это инструмент не для съёмок сторис или тиктоков. Хотя на это он тоже годится. В первую очередь DJI Ronin 4D предназначен для съёмок низкобюджетных фильмов, документалок и сериалов. И его цена для этой категории действительно очень хороша.
The Verge напоминает: один лишь подвес и стабилизатор DJI Ronin 2 стоит $8000, а камера Sony FX9 обойдётся ещё в $11 000. А помимо камеры нужно будет купить ещё много чего! Кажется, выгода очевидна.
Сейчас DJI занимается лицензированием камеры под нужды Netflix. Судя по требованиям, камера пройдёт их очень легко. Так что вполне возможно, что скоро мы будем смотреть множество модных сериалов типа «Игры в кальмара», снятых именно на Ronin 4D.

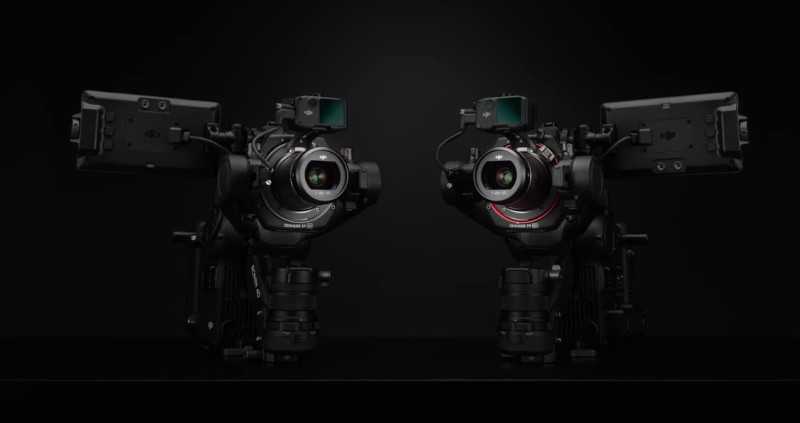

Ronin 4D: камера, дублирующая роль окончательного списка кинематографических возможностей DJI
Камера может похвастаться тем, что DJI называет первой в отрасли системой активной вертикальной четырехосной стабилизации. Это, как обещает компания, эффективно устраняет боковое сотрясение и позволит операторам снимать даже в тесных или сложных условиях при ходьбе, беге или резком движении без необходимости предварительно практиковаться в стрельбе или полагаться на стороннее оборудование для обеспечения стабильности.
Еще одна ведущая — и довольно удивительная — особенность Ronin 4D — это встроенный датчик дальности LiDAR, разработанный для автоматического и мгновенного поддержания почти идеальной фокусировки даже в самых динамичных ситуациях. Он делает это, обстреливая более 43 200 точек дальности на объектах на расстоянии до 10 метров, чтобы определить точные данные о расстоянии, необходимые для сохранения резкости изображения, обеспечивая эти результаты даже в условиях низкой освещенности. Приложение LiDAR сочетается с ручным, автоматическим и запатентованным DJI режимами автоматической ручной фокусировки, оставляя создателям фильма полную свободу в выборе различных сцен.
«DJI дает создателям доступные и интуитивно понятные устройства, чтобы запечатлеть мир и поделиться им с миром именно таким, каким они его видят», — сказал Пол Пэн, старший менеджер по линейке продуктов DJI. «В DJI Ronin 4D мы используем всю мощь технологий, чтобы сделать кинопроизводство более доступным, кинокамеры — более гибкими, а кинематографическое изображение — доступным для безграничного множества кинематографистов. DJI Ronin 4D опирается на наш опыт в области авиационных и наземных кинематографических инноваций, чтобы позволить новому поколению профессиональных создателей контента удивлять и вдохновлять нас ».
Также предлагается видеопередатчик 4D, выводящий сигнал 1080p / 60fps на удаленные мониторы и с диапазоном действия почти до 20 000 футов. Эта функция включает в себя битовое шифрование для защиты безопасности отправляемого видео и плавную потоковую передачу отснятого материала с малой задержкой в момент его съемки.
Камера предлагает четыре варианта хранения: USB SSD, карта CFexpress Type-B, собственный метод DJI PROSSD 1TB. Он оснащен встроенными микрофонами для 2-канального 24-битного звука, а также имеет два разъема 3,5 мм и два порта XLR для дополнительных устройств ввода и вывода. Ronin 4D работает от той же интеллектуальной батареи TB50, что и более ранние дроны Ronin 2 и Inspire 2, что обеспечивает до 2,5 часов съемки.
Выпуск Ronin 4D не только представляет собой замечательный переворот в развитии кинематографа, но и представляет собой решительный промышленный и стратегический отпор со стороны так называемой «компании по производству дронов». Благодаря этому новому, действительно отличному оборудованию для кино, DJI может существенно продвинуться в киноиндустрии, в которой долгое время доминировали известные технологические группы, такие как Sony, которые в последнее время начали производство БПЛА.
Цены на две версии Ronin 4D
Без сомнения, новое видео предложение DJI очень яркое и интересное, хотя мы не можем сказать, что это будет продукт, который будет доступен всем. Цена будет небольшой помехой для простых просьюмеров. Однако для креативных агентств, рекламы, небольших продакшн-компаний и т. д. вроде бы неплохо.
модель Ронин 4D с Zenmuse X9-6K будет иметь стоимость 6.999 евро и будет доступен в декабре. С другой стороны, Ронин 4D с Zenmuse X9-8K это будет стоить 10.999 евро и нам придется немного подождать, чтобы купить его.
Теперь нам просто нужно увидеть примеры в реальной жизни, что-то, что постепенно будет видно благодаря сотрудничеству, которое DJI установила с разными создателями. Поэтому будьте очень внимательны к этому конкретному предложению и его принятию. Посмотрим, запустят ли они продукт или это только запуск для очень узкой аудитории.
Беспроводные системы передачи и управления
Эффективность, гибкость и полный контроль
В Ronin 4D применяется инновационная технология передачи видео DJI O3 Pro. Она обеспечивает передачу данных на расстояниях до 6 км. Традиционные инструменты не могут обеспечить такие возможности. Система поддерживает частоты в 2,4 ГГц, DFS и 256-битный алгоритм шифрования AES. Последний служит для выхода FHD в разрешении 1080p / 60fps. Таким образом обеспечивается стабильная одновременная трансляция на несколько дисплеев и осуществляет надежная защита от помех.
Комплексность конструкции
Вы можете устанавливать видеопередатчик 4D на Ronin 4D напрямую. Питание будет идти от корпуса. Дистанционный монитор высокой яркости оборудован встроенным беспроводным видеоприемником с 7-дюймовым сенсорным дисплеем 1500 нит с широкой цветовой гаммой. Это позволяет выводить сигналы HDMI и SDI посредством модуля расширения. Корпус отличается компактностью и легкостью, чтобы сделать систему оптимальной для переноски и применения в любых условиях.
Координированная съемка
У дистанционного монитора высокой яркости имеется поддержка 1 передатчика с несколькими приемниками для видео и аудио. Можно воспользоваться двумя режимами передачи. Преимущество режима трансляции заключается в отсутствии ограничений на количество приемников. Это оптимально для работы в больших командах. Режим управления служит для координированного управления двумя приемниками.
Зеркальный режим управления
Зеркальный режим управления служит для обеспечения дистанционного монитора высокой яркости интерфейсом управления аналогичным тому, что имеется на основном мониторе. Он включает все продвинутые функции: воспроизведение первоисточника, характеристики видео и настройки стабилизатора. Теперь вы можете их регулировать дистанционно после подключения Ronin 4D к платформам расширения: крану, тросу или креплению на автомобиль.
Независимость записи и воспроизведение
Дистанционный монитор высокой яркости имеет встроенный слот для карты microSD. Таким образом, поддерживается независимая запись видео в разрешении 1080p / 60 кадров в секунду. Соответственно, если вы используете несколько дистанционных мониторов в одной связке, то каждое устройство способно воспроизводить материал самостоятельно без помех для работы других мониторов.
Sensor
Both the X9-6K and X9-8K utilize a full-frame 36×24mm CMOS sensor. DJI also claims that they offer a high readout speed.
The effective pixel number of Zenmuse X9-8K is 35.4 MP and X9-6K offers 24.1 MP.
DJI is using a new processing engine that they are calling CineCore3.0. DJI claims that the new Zenmuse X9 has over 14 stops of dynamic range.
The new color system consists of a new D-Log curve and a D-Gamut RGB color space. D-Gamut covers the entire DCI-P3 color space.
Both the X9-6K has a dual-native EI of 800/4000. The X9-8K has a dual native EI of 800/5000. According to DJI, the Ronin 4D utilizes a proprietary DJI Cinema Color System (DCCS) that is claimed to deliver natural skin tones and enables effortless tonal consistency across a project when using different cinema cameras.
What lens mount is it and what lenses can you use?
- DL mount
- Sony E-mount
- Leica M mount
Both versions feature an interchangeable lens mount design that allows connection to DJI’s proprietary DL mount, Leica M mount, and other mounts with short-flange focal distances, such as Sony E-mount.
The flange focal distance of the DL-Mount is less than 17 mm, which is roughly 1/3 of the size of a PL-Mount.
You can use lenses such as the DJI DL/DL-S Lens Kit for Zenmuse X which consists of:
- DJI 16mm f/2.8 ASPH ND Lens
- DJI 24mm f/2.8 ASPH LS Lens
- DJI 35mm f/2.8 ASPH LS Lens
- DJI 50mm f/2.8 ASPH LS Lens
However, I think more people are likely to use mounts such as Sony E, where you have a much wider range of lenses to choose from.

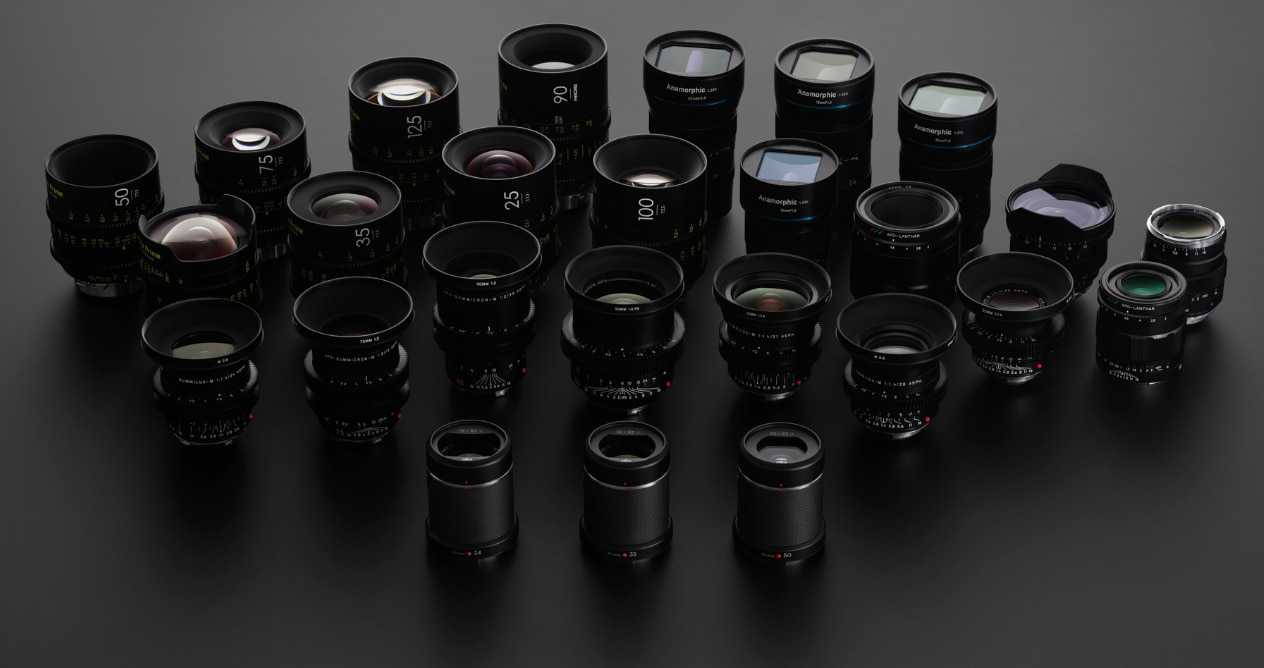

Above you can see some of the lenses that are supported by the Ronin 4D. I am not entirely sure what the maximum weight and size of a lens can be when using the Ronin 4D.

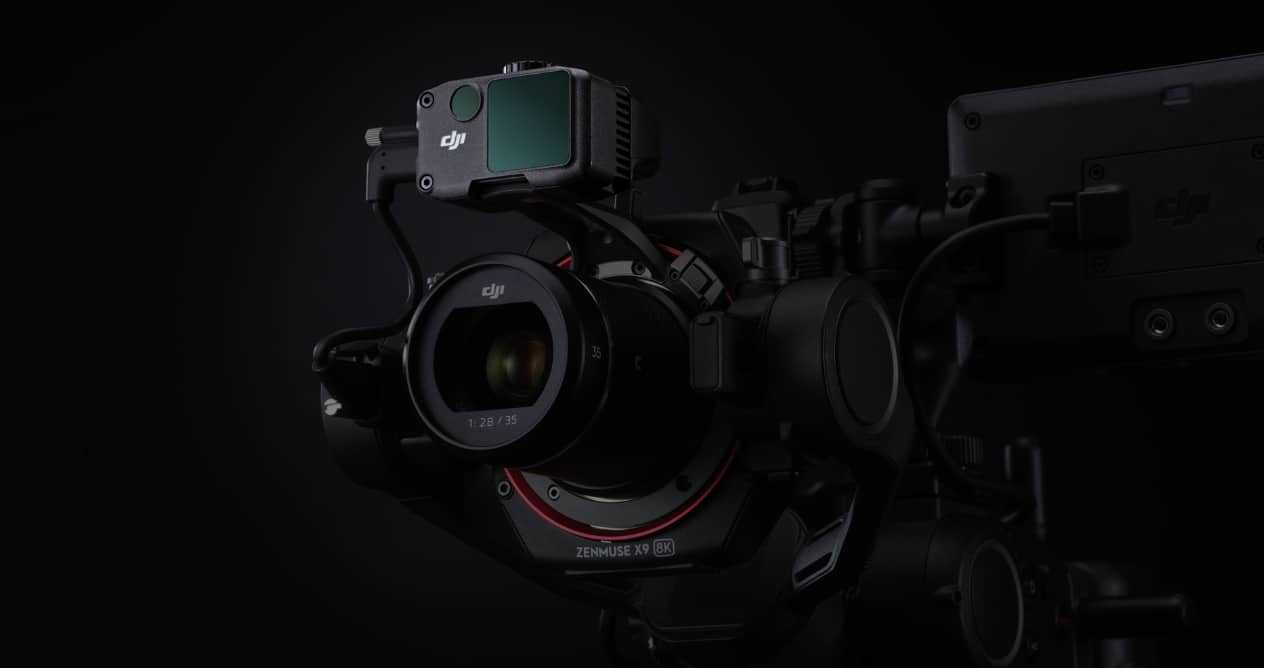

LiDAR Focusing System & AF
This is quite interesting and probably one of the most intriguing features that is available for the Ronin 4D. DJI has made an optional LiDAR Focusing System which they hope will simplify complex focus tools for a user-friendly experience.
What is LiDAR? LiDAR stands for light detection and ranging. Essentially it is a technique where a module is used to send out ten of thousands of bursts of invisible light that then reflect off an object in space. This information is then used to create a real-time 3D point cloud map. The LiDAR system continually updates this 3D map in real-time so that you can do accurate lens focusing. It will be interesting to see just how well it works on the Ronin 4D, because previous similar systems that were available from DJI only worked well if objects were centrally located towards the middle of the frame. The 3D focusing system of DJI RS 2 uses single-point focusing that only focuses on the center of the target, while the LiDAR Range Finder can cast 43,200 ranging points, enabling faster and more accurate focusing and providing visual focusing with the LiDAR Waveform.
So what does LiDAR do on the Ronin 4D? The Ronin 4D’s LiDAR Range Finder creates a real-time 3D cloud of 43,200 points at once for a focusing range of up to 10m / 32.8ft. DJI claims that it also works well in low lighting environments.
The system can achieve the following three objectives:
- LiDAR Waveform– This is an assistive focusing display that allows users to locate and pull focus to points with extreme precision
- Autofocus– 3rd party manual lenses can gain AF via the X9 Focus Motor. AF is also maintained when using ActiveTrack Pro.
- Automated manual Focus– Allows
Along with LiDAR, theRonin 4D offers manual focus, autofocus, and DJI’s unique Automated Manual Focus (AMF). When using manual focus, the DJI Ronin 4D provides LiDAR Waveform, an assistive tool that allows you to locate focus points and pull focus with extreme precision. Autofocus is, well, autofocus. Just how well the AF works on the Ronin 4D will be interesting to see and it will probably depend on the lens mount and lens you are using. DJI has never been known for having great AF. Automated Manual Focus combines the best of both modes to automatically rotate the focus wheel while following the focus point, allowing the operator to intervene manually at any time.
Prices and availability
The version with the X9-6K camera will be available starting in December, and the 8K camera will be released at a later date.
The 6K Combo including the Main Body, a Zenmuse X9-6K Gimbal Camera, LiDAR Range Finder, High-Bright Main Monitor, Hand Grips, Top Handle, TB50 Intelligent Battery, and Carrying Case will cost $7,199. The X9-8K version will be available later (they didn’t disclose an exact date yet) and also include a 1TB DJI PROSSD, for $11,499. Unfortunately the 4D Video Transmitter and High-Bright Remote Monitor that I also reviewed as part of this first-look Ronin 4D review have to be purchased separately.
Качество видео 8K и фокус LiDAR
Примерно известный как Ronin 4D, давайте поговорим о технических проблемах. Первый и самый важный — это стабилизация, и мы считаем само собой разумеющимся, что она будет эффектно работать благодаря собственному накопленному опыту бренда.
Ronin 4D даже имеет 4-осевую систему, которую можно охарактеризовать как включение одного из подвесов Ronin S в корпус пленочной камеры. Конечно, они добавляют дополнительную ось, чтобы сделать движения по вертикальной оси Z еще более плавными. Или, что то же самое, еще больше избегайте маленьких прыжков, которые могут возникнуть при ходьбе, беге или простом перемещении из одной точки в другую, как бы это ни делалось.
Конечно, помимо этого, многих волнует качество изображения. Так как они не смогут пользоваться своими обычными камерами, а придется делать ставку на эти новый Zenmuse X9, камеры с полнокадровой матрицей и сменными объективами. Последнее не кажется большой проблемой, учитывая, как предыдущие модели работали с такими продуктами, как DJI Inspire, и зная основные технические детали двух новых моделей.
Во-первых, новые камеры способны записывать видео с разрешением до 6K и 8K в зависимости от модели. Кроме того, они предлагают широкий динамический диапазон, двойное собственное значение ISO, встроенные фильтры нейтральной плотности до девяти ступеней, а также усовершенствования программного обеспечения, позволяющие использовать многие возможности других записывающих систем DJI
Конечно, что сейчас больше всего привлекает ваше внимание, так это знание возможностей записи обеих камер с полнокадровым сенсором и возможность использования большого количества сменных объективов:
- Зенмусе X9-6K Эта камера с полнокадровым датчиком позволяет записывать видео с использованием кодека H.264, а также в других форматах, таких как Apple ProRes и ProRes RAW. Все это в максимальном разрешении 6К при 60 кадрах в секунду или при 4К и 120 кадрах в секунду.
- Зенмусе X9-8K другая камера более мощная с точки зрения возможностей записи и позволяет снимать видео с разрешением 8K и максимальной частотой 75 кадров в секунду.
Конечно, это не останавливается на достигнутом, потому что если эта камера чем-то и выделяется, так это системой фокусировки, которая у нее будет и которая позволит вам наслаждаться автофокусировкой даже с мануальными объективами. Решение, которое позволит использовать систему одному оператору и получить такие же результаты, как когда работает не только оператор камеры, но и фокус-пуллер рядом с ним.
Эта система автофокусировки DJI достигается благодаря использование датчика LiDAR. Другими словами, та же технология Visa, что и в недавнем Ronin S, была применена к этой конкретной камере, так что вы можете использовать объективы ZEISS или многие другие, которые из-за своей собственной электроники несовместимы с системой автофокусировки. Конечно, есть также возможность управлять фокусом вручную и удаленно благодаря системе беспроводной передачи видео.
Беспроводная система передачи видео, которая уже интегрирована в саму камеру, поэтому ничего дополнительно не требуется, кроме отсоединения монитора от камеры, чтобы передать его кому угодно, или передать указанный сигнал оператору или любому другому лицу, которое хочет посмотрите, как идет запись.
Remote monitoring and full remote Ronin 4D operation
But there’s another monitor available for the Ronin 4D – the entire system, from the ground up, is built to be also fully operable remotely. The 7 inch Remote Monitor, an extra purchase for $1699, is even brighter at 1500 nit. You can simply take off the handles from the camera body and slide them onto the remote monitor. You will also need the extra video transmitter that is sandwiched between the camera and the battery (for $399), but then that enables you to control everything remotely, including focus, the gimbal, recording, all the camera settings, and you can even playback raw footage remotely.

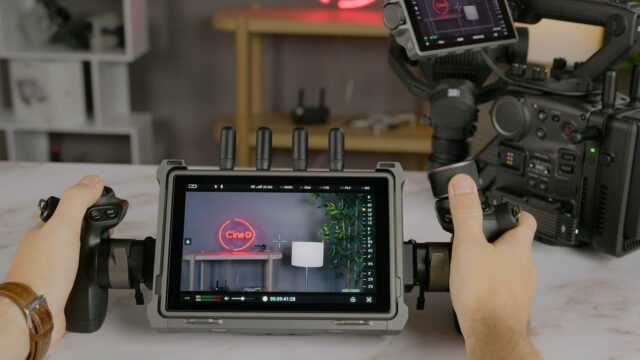

The DJI Ronin 4D Remote Monitor with the camera handles attached allows for full camera and gimbal control. Image credit: CineD.
That amazes me – like the built-in gimbal, it’s not just an add-on – remote transmission is engrained into the concept of the Ronin 4D. Of course DJI builds on their drone image transmission technology called O3, so the range is also exceptional – 20,000 feet or 6 kilometers unobstructed, with barely noticeable latency. Of course this frees up a lot of possibilities for remote operation. In lots of sports or action sequences or in car-to-car shoots, it’s more efficient to have an operator and a separate person who is framing the shot on their remote monitor. This can now be executed with almost no preparation – there’s no wireless video transmitter that needs to be connected to a camera, and no camera that needs to be balanced on a gimbal. You’re ready to go out of the box.
The Remote Monitor outside its included cage and without the handles. Image credit: CineD.
Backside of the Ronin 4D Remote Monitor. It also allows for attaching an additional monitor for loop-through. Image credit: CineD.
DJI Ronin 4D
Основная особенность Ronin 4D состоит в использовании комбинации датчиков ToF,
направленных вниз, и барометров IMU, которые мониторят расстояние до земли, что
в большой степени напоминает работу стабилизации ронов в полёте.
Система питается от аккумулятора TB50, как и дроны DJI, обеспечивающие до 2,5
часов времени съемки и временем заряда 1,5 часа. Также поддерживается передача
видео и дистанционное управление, а объекты можно отслеживать с помощью
ActiveTrack Pro, что также позаимствовано у Phantom 4, в чём, однако, нет ничего
плохого.
Что касается фокусировки оператору предлагаются на выбор три режима – ручной,
автоматический и гибридный, который называется «Автоматическая ручная
фокусировка», который сохраняет фокусировку на объекте, позволяя оператору
вмешиваться в процесс, если он решит использовать новый дальномер LiDAR.
Диапазон работы дальномера составляет до 10 м, здесь автофокус не зависит от
света и контраста благодаря датчику на 43200 точек.
DJI Ronin 4D

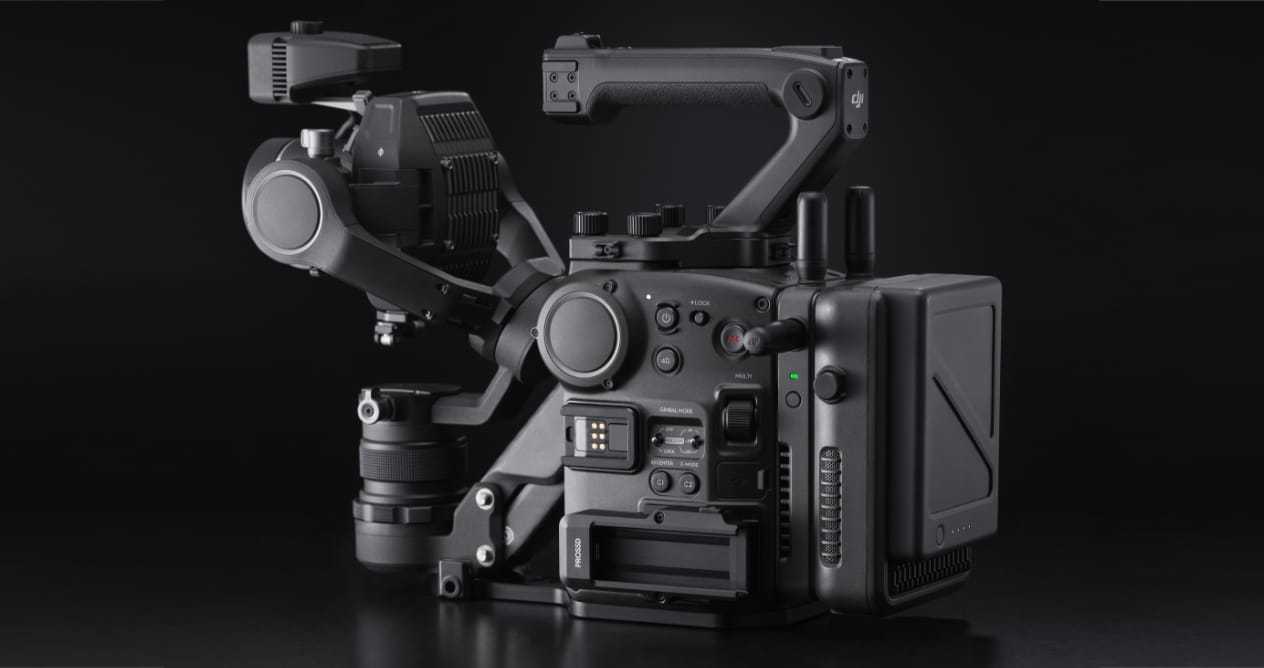

Конструкция комплексного характера — несколько инструментов в одном устройстве
Сочетание комплексности и модульности
DJI Ronin 4D обладает уникальной конструкцией, не имеющей аналогов. Для корпуса и основных элементов управления были использованы два долговечных и практичных материала: алюминиево-магниевый сплав и углеволокно. Уникальность конструкции также заключается в объединении систем стабилизации, фокусировки и обработки изображения, а также системы беспроводной передачи и контроля, в одном корпусе. Пользователи таким образом избавлены от затрат времени на установку и могут быстрее приступить к съемкам. Получите настоящее удовольствие от сочетания компактности и больших возможностей всех компонентов.
Thoughts
This is a bold, but calculated move by DJI, and it shows that they are serious about moving into the digital cinema camera space. You have to applaud DJI for thinking outside of the box and coming up with a unique product.
It remains to be seen how the Ronin 4D actually compares to a DJI Ronin RS2 and a good mirrorless or small-sized digital cinema camera.
It is an interesting concept and one that DJI hopes entices a lot of filmmakers to jump on board. It seems as though quite a lot of thought and development has gone into the Ronin 4D.
Leading cinematographers across the globe have been testing prototype after prototype, giving constant feedback, and working with DJI on the development of the Ronin 4D. In addition, starting today, DJI is announcing that eight of the industry’s leading and award-winning DPs will work directly with DJI and Ronin 4D for their upcoming works. These include: Rodney Charters, ASC, CNSC, NZCS; Takuro Ishizaka, JSC; Rachel Morrison, ASC; XiaoShi Zhao, CNSC; and Academy Award winners for Best Cinematography: Erik Messerschmidt, ASC; Claudio Miranda, ASC; and Peter Pau, HKSC.
At first glance the pricing might appear to be a little steep, however, if you had have said to me 3 years ago that I could have an all-in-one gimbal camera system that could shoot 8K ProRes RAW with a LiDAR system I would have said where do I sign up. However, this is 2021 and the Ronin 4D does face stiff competition from a range of affordable digital cinema cameras. In saying that, there literally isn’t anything else on the market that you could compare this to.
Having an all-in-one system that you can just pick up and start shooting with does make a lot of sense, but on the flip side, it does somewhat lock you into a particular system and you do lose that versatility of being able to swap over camera systems. Of course, the proof will be in the pudding. Specifications and features don’t necessarily make a good camera system. Time will tell just how good the DJI Ronin 4 is.
Recording & Recording Media
Both the X9-8K and X9-6K can internally record H.264, Apple ProRes (422HQ & 422) and ProRes RAW (RAW HQ & RAW). The Zenmuse X9-6K supports up to 6K/60fps and 4K/120fps, and Zenmuse X9-8K can do up to 8K/75fps.
Above you can see detailed tables of all of the recording resolutions, frame rates and sensor modes.
X9-8K
- 8K 75fps (2.39:1)
- 8K 60fps (16:9)
X9-6K
- 6K 60fps (2.39:1)
- 6K 48fps (17:9)
- 4K 120fps (2.39:1)
Apple ProRes RAW data rates generally fall between those of Apple ProRes 422 and Apple ProRes 422 HQ, and Apple ProRes RAW HQ data rates generally fall between those of Apple ProRes 422 HQ and Apple ProRes 4444.
- 1TB @ 8K30 ProRes RAW HQ: ~40 minutes
- 1TB @ 8K30 ProRes RAW: ~42 minutes
Above you can see a rough estimate of how much recording time you get when shooting 8K 30p ProRes RAW and ProRes RAW HQ to a 1TB drive.
| 8K DCI | ProRes RAW | ProRes RAW HQ |
| 24p | 160-370MB/s | 320-530MB/s |
| 25p | 160-390MB/s | 330-560MB/s |
| 30p | 200-480 MB/s | 400-680MB/s |
| 50p | 320-800 MB/s | 640-1120MB/s |
| 60p | 400-920 MB/s | 800-1320 MB/s |
Above you can see estimated data rates at various frame rates at 8K resolution when shooting in ProRes RAW and ProRes RAW HQ respectively.
The data rates when shooting 8K 60p in ProRes RAW are up to 3.95Gbps.
Three storage methods are offered with the DJI Ronin 4D:
- USB SSD
- CFexpress Type B
- DJI’s proprietary PROSSD 1TB
USB SSD is a good solution for those users recording in 4K who are looking for a cost-effective media solution. CFexpress Type-B card offers a good compromise between price and performance, while. DJI’s proprietary PROSSD 1TB delivers the best performance and highest stability for internal recording at maximum resolution and frame rates.
The PROSSD module attaches into the same section as where the CFexpress card goes.
CFexpress Type B Recording capabilities
ProRes 422 HQ:6K: 23.976/24/25/29.97/30fpsC4K: 23.976/24/25/29.97/30/48/50/59.94/60/72/96/100/120fps2K: 23.976/24/25/29.97/30/48/50/59.94/60/72/96/100/120fpsH.264:C4K: 23.976/24/25/29.97/30/48/50/59.94/60/72/96/100/120fps2K: 23.976/24/25/29.97/30/48/50/59.94/60/72/96/100/120fps
USB-C SSD Recording capabilities
ProRes 422 HQ:C4K: 23.976/24/25/29.97/30/48/50/59.94/60fps2K: 23.976/24/25/29.97/30/48/50/59.94/60fpsH.264:C4K: 23.976/24/25/29.97/30/48/50/59.94/60fps2K: 23.976/24/25/29.97/30/48/50/59.94/60fps
